Ez a komplett beszerelő készlet mindent tartalmaz, ami egy 9 colos utólagos fejegység professzionális beépítéséhez szükséges Peugeot 308 (2007-2015) modellekbe. A készlet kifejezetten a gyári RD4 rádióval szerelt modellekhez készült. A zongoralakk fekete (Klavierlack) felület tökéletesen harmonizál az autó eredeti belső terével. A beépített digitális adatbusz modulnak köszönhetően nem kell lemondania a kényelmi funkciókról: a kormánytávkapcsoló és a tolatóradar (PDC) hangjelzései az új készülékkel is tökéletesen működnek.

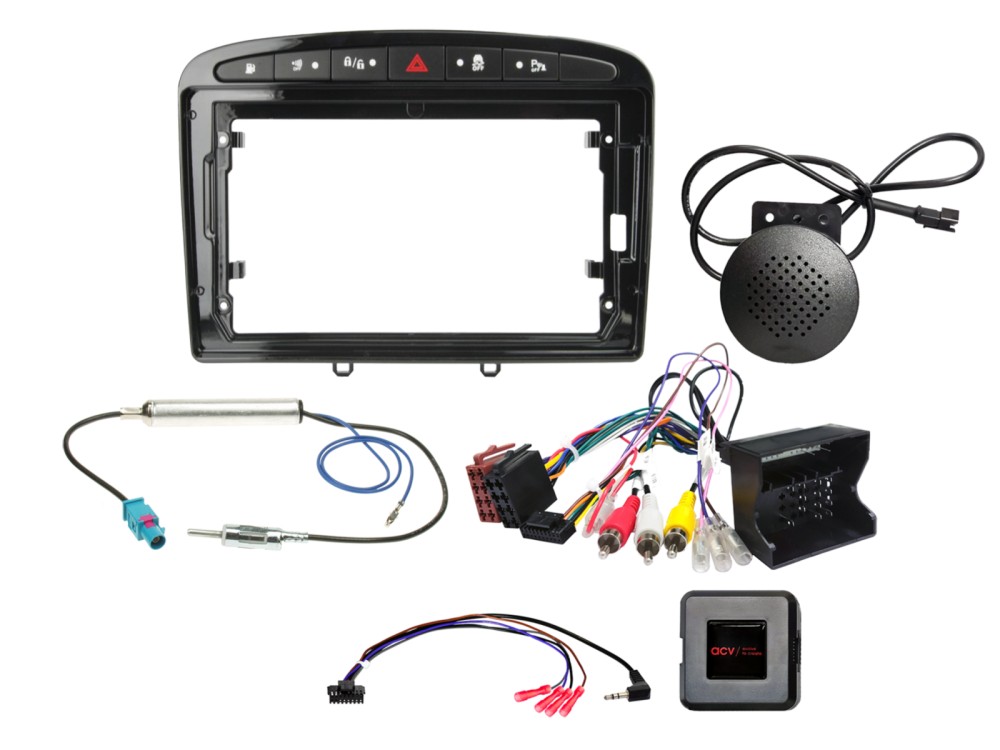

A csomag tartalma

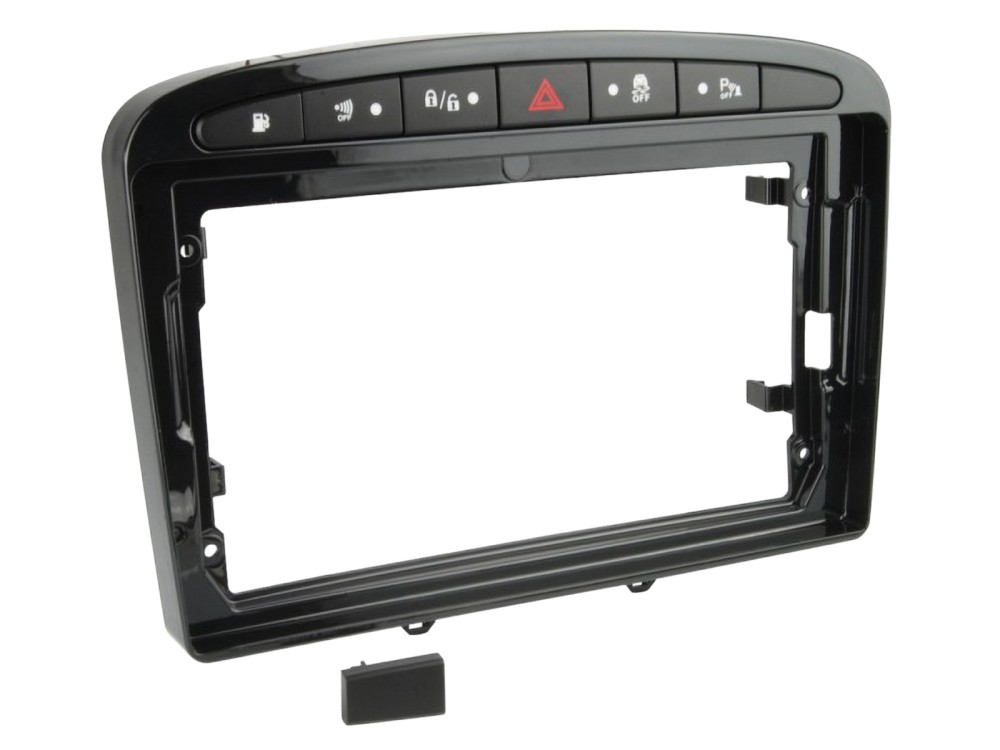

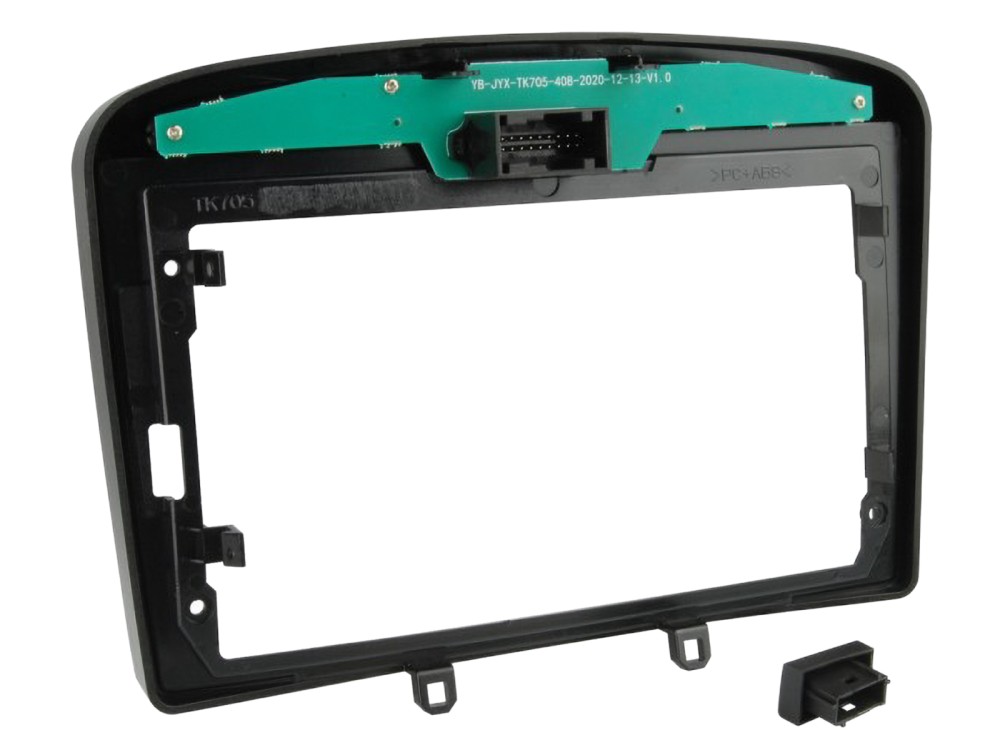

• 9 colos rádió beépítő keret (zongoralakk fekete)

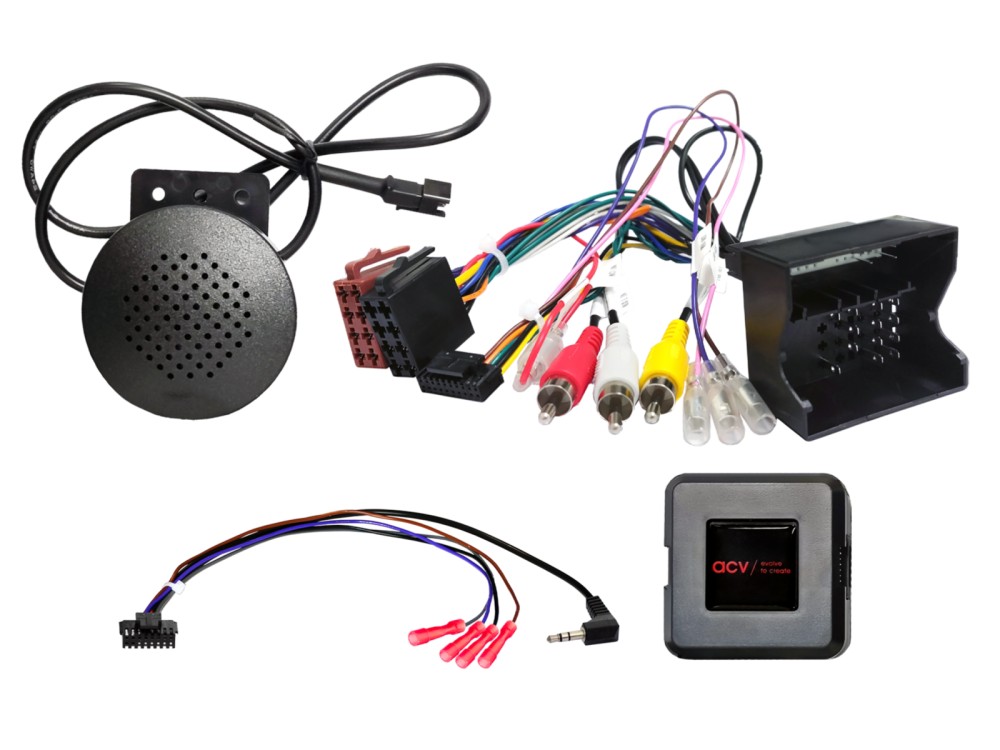

• Kormánytávkapcsoló és tolatóradar (PDC) illesztő adapter (digitális adatbusz)
• Járműspecifikus csatlakozó kábelköteg

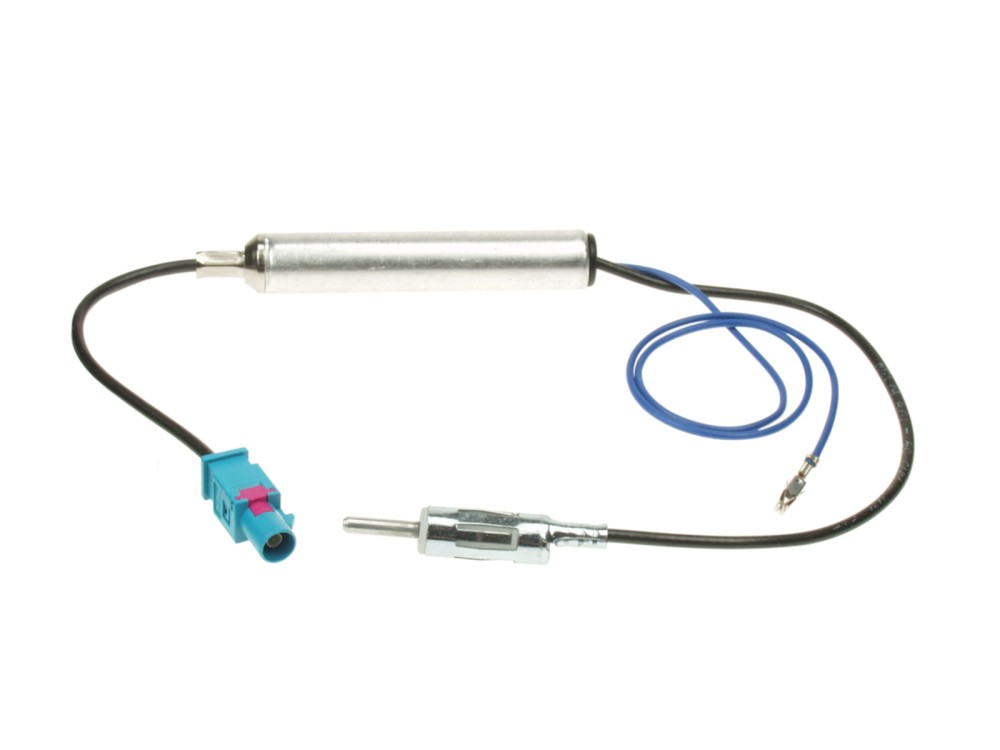

• Antenna adapter (Fakra - DIN/ISO)

Kompatibilitás

Peugeot

• Peugeot 308 2007 - 2013
• Peugeot 308 SW 2008 - 2014
• Peugeot 308 CC 2009 - 2015

Technikai adatok és szakmai megjegyzések

A készlet 9 colos monitorral rendelkező táblagép-készülékekhez alkalmas.
Szín: zongoralakk fekete (Klavierlack).
Gyári rádió kompatibilitás: RD4 rádióval szerelt modellekhez (nem kompatibilis a gyári navigációval vagy JBL hangrendszerrel szerelt modellekkel).
Funkciók: A csomagban található interfész biztosítja a kormánytávkapcsoló gombjainak működését, a gyári tolatóradar (PDC) hangjelzéseinek megtartását, valamint a fedélzeti számítógép menüjének elérését.

Részletes telepítési útmutató

Ellenőrzés: 1. Ellenőrizze a gyári (OEM) készülék összes kezelő- és járműbeállítási funkcióját.

2. A gyári egység kiszerelését feszültségmentes állapotban végezze el.

3. Ellenőrizze az összes interfészcsatlakozás helyességét és folytonosságát feszültségmentes állapotban.

Csatlakozási sorrend:

1. Az interfész beállításait és hardverkonfigurációját feszültségmentes állapotban végezze el.

2. Ellenőrizze a rádiócsatlakozó kábel konfigurációját.

3. Csatlakoztassa a rádiócsatlakozó kábelt az utólagos fejegység használati útmutatója szerint.

4. Csatlakoztassa az összes többi kábelt az utólagos készülék útmutatója alapján.

5. A teljes telepítést legutoljára csatlakoztassa a jármű tápellátásához.

6. Végezze el az interfész szoftverkonfigurációját a leírás és a BDA szerint.

7. Konfigurálja az utólagos készüléket (kormánytávkapcsoló, kamera, antenna fantomtáp stb.).

8. Hajtson végre funkciópróbát a kormányon és a járművön.

Hardverkonfiguráció módosítása:

1. Minden módosítást feszültségmentes állapotban végezzen.

2. A csatlakoztatást a fenti 5-8. pontok szerint ismételje meg.

Hiba esetén:

1. Szerelje vissza a gyári egységet.

2. Működtesse a gyári egységet.

3. Hozza létre a digitális adatbusz (CAN Bus) nyugalmi állapotát.

4. Ellenőrizze az interfész hardverkonfigurációját.

5. Csatlakoztassa újra a rendszert a nyugalmi állapot után (5-8. pontok).

Szakmai figyelmeztetések

A beszerelést kizárólag feszültségmentes állapotban végezze! A szakszerűtlen vagy helytelen beszerelésből eredő károkért felelősséget nem vállalunk, ezért javasoljuk, hogy a telepítést bízza szakemberre.
Szakértő támogatás a 82/424-954 telefonon kaphat.
