CAN busz

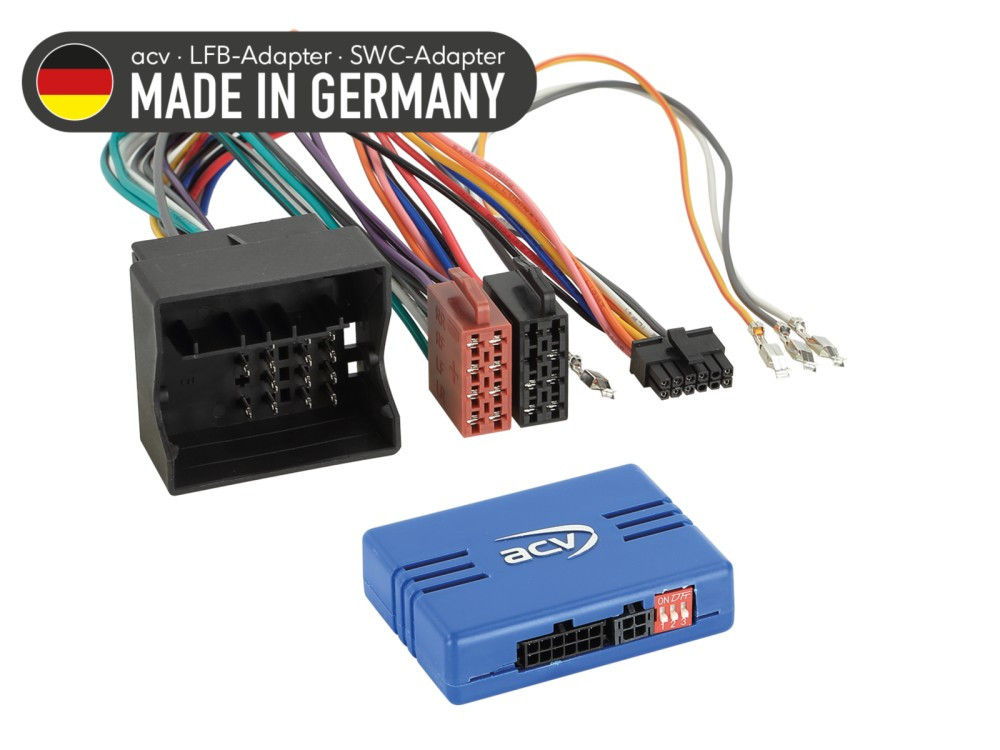

Csatlakozás: 40 tűs Quadlock VAG csatlakozó > Cikk: 42cx25

Ellenőrizze az utólag beszerelt eszköz dip kapcsoló helyzetét

CAN busz aktiválás OEM hangrendszer támogatott

Járművek Audi / Seat Exeo Blaupunkt / Matsushita / Grundig Concert II / Symphony II / Chorus II 2-DIN OEM eszköz
Járművek Audi /Seat Exeo Bosch BNS 5.0 monokróm OEM navigációval
Audi /Seat Exeo járművek RNS-E 16:9 OEM navigációval

Audi /Seat Exeo járművek OEM hangrendszerrel:
LFB Audi járművek/Seat Exeo Quadlock Amp 2/4 csatornás RCA > 42a-1321-002
LFB Audi járművek/Seat Exeo Quadlock Amp 2/4 csatornás Pro > 42a-1321-006
Aktív rendszeradapter Audi/VW Quadlock MQS betét > Cikkszám: 13-1424-25

Skoda járművek Bolero / Stream OEM készülékkel
Skoda járművek Amundson / Columbus OEM navigációval

Technisat OEM-eszköz nélküli járművek

VW járművek RCD200 / RCD210 / RCD300 / RCD310 / RCD500 / RCD510 OEM készülékkel
VW járművek RNS315 / RNS510 OEM navigációval

VW járművek RCD320 OEM eszköz nélkül, ISO csatlakozókkal

DynAudio OEM hangrendszerrel felszerelt VW járművek:
Csatlakoztatás előtt ellenőrizze a +12 V-os erősítő Remote csatlaozó D(A) 11. tűjét, szürke az OEM-készüléken.

VW Caravelle / Multivan / T5 Transporter / Touareg járművek OEM hangrendszerrel:
Aktív rendszeradapter VW T5/Touareg Quadlock MQS betét > Cikk: 13-1424-26

52 tűs Quadlock nélküli járművek
Audi járművek MMI rendszer nélkül

Diagnosztikai LED:
kéken villog > CAN busz keresés
kék állandó > CAN busz aktív
piros > +12V gyújtási áram aktív

Alkalmas a következő járművekhez:

Audi
Audi A1 (8X) 2010.07 - 2018.04 *
Audi A3 (8P) 2003.05 - 2005.04 ***
Audi A3 (8P) 2004.10 - 2013.04 ***
Audi A4 B6 (8E) 2000.11 - 2005.10***
Audi A4 B7 (8E) 2004.11 - 2009.02 ***
Audi A5 (8T/8F) 2007.06 - 2011.10 ***
Audi A6 (C5/B4) 2001.05 - 2006.03 ***
Audi Q3 (8U) 2011.10 - 2014.11 *
Audi Q3 (8U) 2015.02 - 2018.06 ***
Audi Q5 (8R) 2008.09 - 2012.05 ***
Audi Q5 (8R) 2012.09 - 2017.01 ***
Audi R8 (42) 2007.04 - 2015.05 ***
Audi TT (8J) 2006.04 - 2010.04 ***/*****
Audi TT (8J) 2010.08 - 2014.03 ***/*****

Seat
Seat Alhambra (7N) 2010.10 - 2015.04
Seat Altea (5P) 2004.06 - 2009.03
Seat Altea (5P) 2009.04 - 2015.07
Seat Exeo (3R) 2009.03 - 2013.05 ***
Seat Ibiza (6J) 2008.06 - 2012.02
Seat Ibiza (6J) 2012.03 - 2015.06
Seat Leon (1P) 2005.09 - 2009.03
Seat Leon (1P) 2009-04 - 2012-11
Seat Mii (AA) 2011.12 - 2019.06 ****
Seat Toledo (5P) 2005.01 - 2009.10
Seat Toledo (NH) 2013.03 - 2015.05

Skoda
Skoda Citigo (AA) 2012.06 - 2017.05 ****
Skoda Fabia (5J) 2007.03 - 2010.04
Skoda Fabia (5J) 2010.06 - 2014.06
Skoda Octavia (1Z) 2004.06 - 2009.05
Skoda Octavia (1Z) 2009.01 - 2013.03
Skoda Rapid (NH) 2012.10 - 2015.04
Skoda Roomster (5J) 2006.09 - 2010.04
Skoda Roomster (5J) 2010.06 - 2015.02
Skoda Superb (3T) 2008.07 - 2013.05
Skoda Superb (3T) 2013.06 - 2015.05
Skoda Yeti (5L) 2009.08 - 2013.10

VW
VW Amarok (2H) 2010.07 - 2016.08
VW Bogár (16) 2011.11 - 2016.06
VW Caddy III (2K) 2003.10 - 2010.08
VW Caddy III (2K) 2010.09 - 2015.04
VW Caddy IV (DU) 2015.06 - 2020.09 *****
VW Caravelle (7H) 2004.10 - 2009.09 **
VW Caravelle (7H) 2009.09 - 2015.05 **
VW CC (3C/35) 2008.06 - 2011.11.
VW CC (3C/35) 2012.02 - 2016.08.
VW Eos (1F) 2006.05 - 2010.10
VW Eos (1F) 2010.10 - 2015.04
VW Fox (5Z) 2005.04 - 2011.06
VW Golf V (1K) 2003.11 - 2008.09
VW Golf V (1KM) 2007.06 - 2009.10
VW Golf V Plus (1KP) 2005.01 - 2009.02
VW Golf VI (1K) 2008.11 - 2012.09
VW Golf VI (1KM) 2009.11 - 2013.04
VW Golf VI (1K) 2011.06 - 2016.07
VW Golf VI Plus (1KP) 2009.03 - 2014.01
VW Jetta III (1K5/1KM) 2005.09 - 2010.10.
VW Jetta IV (162) 2011.01 - 2014.08
VW Multivan (7H) 2004.10 - 2009.09 **
VW Multivan (7H) 2009.09 - 2015.05 **
VW Passat B6 (3C2) 2005.11 - 2010.07.
VW Passat B6 (3C5) 2005.08 - 2010.07.
VW Passat B7 (3C/362) 2010.11 - 2014.10.
VW Phaeton (3D) 2007.05 - 2010.05
VW Polo IV (9N) 2005.03 - 2009.03
VW Polo V (6R) 2009.06 - 2014.01
VW Scirocco III (13) 2008.08 - 2014.04.
VW Sharan II (7N) 2010.08 - 2015.04
VW T5 Transporter (7H) 2003.08 - 2009.09 **
VW T5 Transporter (7H) 2009.09 - 2015.05 **
VW T6 (7HC) 2015.07 - 2019.08 *****
VW Tiguan I (5N) 2007.10 - 2011.02
VW Tiguan I (5N) 2011.06 - 2016.04
VW Touareg I (7L) 2003.06 - 2006.11 **
VW Touareg I (7L) 2006.11.11 - 2010.02 **
VW Touran (1T) 2003.01 - 2006.09
VW Touran (1T) 2006.11 - 2010.04
VW Touran (1T) 2010.08 - 2015.04
VW UP! (AA) 2011.12 - 2016.06 ****

Előfordulhat, hogy az újraimportált vagy eltérő szoftverrel rendelkező járművek nem kompatibilisek a funkciókkal.

rózsaszín: +12V gyújtáskapocs 15 1,5A max.
narancssárga: +12V világítás kapocs 58 0.1A max.
fehér: +12V irányváltó jel 1,5A max.
sárga/zöld sárga/piros: sebességjelző
szürke: Az interfész nem működik
szürke: 40 tűs Quadlock tűs 11 +12 amperes távoli DynAudio OEM hangrendszer

Kormánykerék távirányító

CAN busz aktiválás OEM hangrendszer támogatott

*Járművek Chorus OEM készülékkel, monokróm kijelzővel
**OEM hangrendszerrel rendelkező járművek > Cikkszám: 13-1424-26
***Járművek 2-DIN OEM-eszközzel
***OEM hangrendszerrel felszerelt járművek > Cikkszám: 13-1424-25
****OEM hangrendszer nélküli járművek
*****OEM hangrendszer CAN aktiválása
****** Kompozíciós audio MIB belépő OEM-eszközzel rendelkező járművek elülső AUX/SD/USB-vel

Csatlakozókábel a következő rádiógyártókhoz:

Multilead különféle eszközök > Cikk: 42arc100

Általános telepítési utasítások:

1: Ellenőrizze az gyári fejegység összes működési és járműbeállítási funkcióját.
2: Csatlakoztassa le az gyári fejegységet áramtalanítás után.
3: Ellenőrizze az összes interfész csatlakozás helyességét áramtalanított állapotban.

Csatlakozás és csatlakozási sorrend:
1: Ellenőrizze az interfész beállításait és hardverkonfigurációját áramtalanított állapotban.
2: Ellenőrizze a rádiócsatlakozó kábel áramtalanított állapotú konfigurációját.
3: Csatlakoztassa a rádiócsatlakozó kábelt az utólagos fejegység kezelési útmutatója szerint.
4: Csatlakoztassa az összes többi csatlakozást az utólagos fejeygség kezelési útmutatója szerint.
5: Csatlakoztassa a teljes berendezést a járműhöz úgy, hogy a főcsatlakozás utoljára történik. (legvégén csatlakoztatni az autóhoz)
6: Az interfész szoftveres konfigurálása a cikk szövegében és a kézikönyvben található utasítások szerint.
7: Konfigurálja az utólagos felszerelést az utólagos felszerelés kormánykerék távirányító/kamera/FSE/antenna fantomtáp és egyebek használati utasítása szerint.
8: A kormánytávkapcsoló és a jármű működési tesztje

Változtatások az interfész és a rádiócsatlakozó kábel konfigurációjában:
1: áramtalanított állapotú konfiguráció módosítása
2: Újracsatlakozás lásd fent 5-8

Az interfész vagy a jármű meghibásodása esetén:
1: Telepítse újra az gyári fejegységet
2: Működtesse a gyári fejegységet
3: Állítsa be a CAN-busz leállítását
4: Ellenőrizze az interfész hardverkonfigurációját
5: Újracsatlakozás a CAN-busz leállása után, lásd a fenti 5. és 6. pontot

A tájékoztató szövegben vagy a kézikönyvben megadott további csatlakozások, csatlakozásmódosítások, alternatív csatlakozások, laza kábelek csatlakozásai vagy meglazult kábelek csatlakozóhosszabbításai csak tájékozódási célokat szolgálnak, és a képzett szakszerelő tájékoztatását szolgálják.

További csatlakozások, a kábelköteg kábelkonfigurációjának módosítása vagy alternatív csatlakozások vagy csatlakozási bővítmények használata:
1: A csatlakoztatást és a változtatásokat kizárólag képzett szakember végezheti el.
2: A csatlakozásokat és a módosításokat a csatlakoztatás előtt ellenőrizni kell a gyártói jóváhagyások vagy a gyártói garanciális feltételek tekintetében, amelyeket a módosítások érinthetnek.
3: A csatlakozások és módosítások működését és helyességét ellenőrizni kell úgy, hogy a csatlakoztatás előtt megmérik és összehasonlítják a jármű kábelkiosztási diagramjával.
4: A csatlakoztatásokat és módosításokat a felhasználó saját felelősségére végzi, a működés garanciája nélkül.
5: A csatlakozásokat és módosításokat a felhasználó saját felelősségére végzi, a ​járműhöz, az utólagos felszereléshez vagy az interfészhez.
6: Az előre összeszerelt kábelköteg módosítása érvénytelenítheti a termék garanciáját.

A következő információk a termék gyártójára vonatkoznak:
Gyártó: acv GmbH
Márkanevek: acv, In bay
Gyártó címe: Strassburger Allee 10-12, 41812 Erkelenz, Németország
Gyártó elérhetősége: Ez az e-mail-cím a szpemrobotok elleni védelem alatt áll. Megtekintéséhez engedélyeznie kell a JavaScript használatát.
