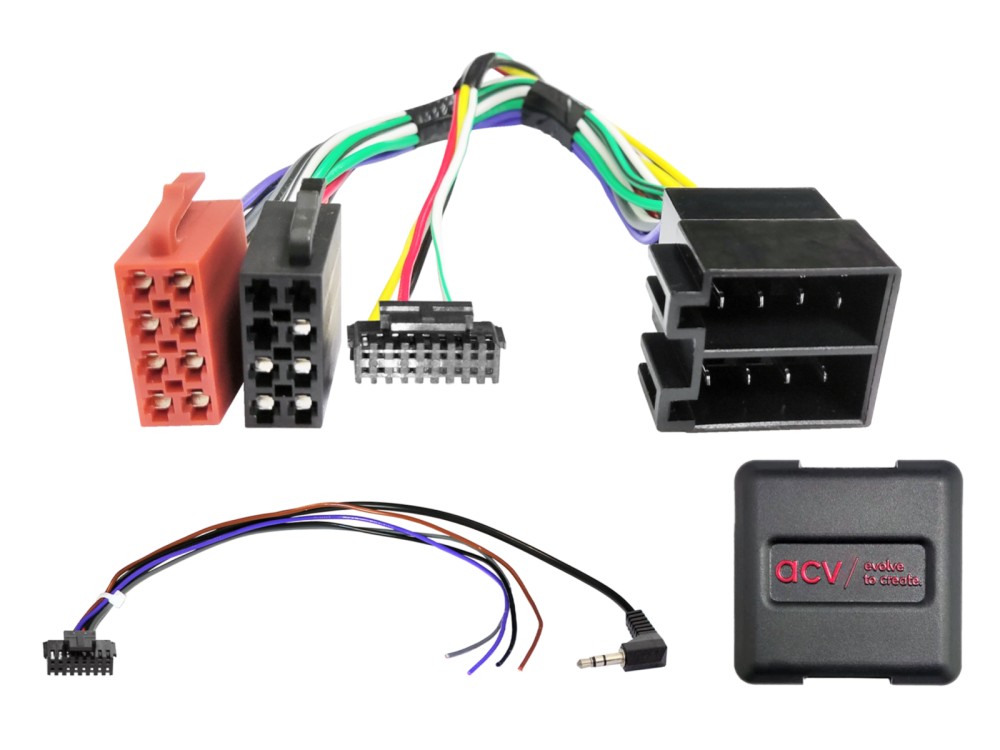

Kormánykerék-távirányító adapter Opelhez

Őrizze meg eredeti kormánykerék-távirányító funkcióit, ha gyári rádióját utángyártott egységre cseréli.

A jármű felszereltségétől, az utángyártott egység funkcióitól és szoftverétől függően egyes funkciók nem érhetők el vagy kicserélhetők.

Kérjük, hasonlítsa össze az adapter bemutatott csatlakozóit a járművében található csatlakozókkal, és győződjön meg arról, hogy vizuálisan és műszakilag is kompatibilisek.

Kérjük, ellenőrizze azt is, hogy a felsorolt ​​eredeti gyári rádiók egyike be van-e szerelve a járművébe.

A végleges beszerelés előtt tesztelje járműve funkcióinak, beállításainak és kormánykerék-távirányítójának működését.

Ügyfélszolgálatunk örömmel segít a választásban.
82/424-954

Megjegyzés:

Analóg

Csatlakozás: ISO

Csatlakozás: OEM kormánykerék-távirányító > 3,5 mm-es jack / csupasz kábel

Kormánykerék-távirányító csatlakozóval ellátott járművek, A tápcsatlakozó, 2-es érintkező

Delco / Delphi / Grundig / Philips 1-DIN OEM egységgel ellátott járművek
CCR2006 / CAR2003 / CAR2004 / CDR2005 OEM egységgel ellátott járművek

A járműbeállítások nem támogatottak

DIP kapcsolók beállításai az utángyártott egység gyártója szerint (lásd a kezelési útmutatót)

A következő járművekhez alkalmas:

Opel Agila A (H00) 2000.08 - 2003.06
Opel Astra G (T92/T98) 1998.02 - 2005.02
Opel Astra G (T98C) 2000.03 - 2006.01
Opel Corsa C (X01) 2000.10 - 2003.07
Opel Meriva A (X01 MONOCAB A) 2003.02 - 2005.11
Opel Omega B (V94) 1999.08 - 2003.11
Opel Signum (Z03) 2003.01 - 2005.08
Opel Sintra (APV) 1996.09 - 1999.04
Opel Tigra (S93) 1994.09 - 2000.12
Opel Vectra B (J96) 1995.10 - 1999.02
Opel Vectra B (J96) 1999.02 - 2002.06
Opel Vectra C (Z02) 2002.01 - 2005.08
Opel Vivaro A (X83) 2001.01 - 2006.09
Opel Zafira A (T98 MONOCAB) 1999.04 - 2002.11.
Opel Zafira A (T98 MONOCAB) 2002.11 - 2005.05

A következő jelzések állnak rendelkezésre:

Az újraimportált járművek vagy az eltérő szoftverrel rendelkező járművek funkcióikban inkompatibilisek lehetnek.

Kormánykerék-távirányító

Általános telepítési utasítások:

Ellenőrzés:

1: Ellenőrizze az OEM eszköz összes működési funkcióját és járműbeállítását
2: Válassza le az OEM eszközt feszültségmentes állapotban
3: Ellenőrizze az összes interfészcsatlakozás helyességét és folytonosságát feszültségmentes állapotban

Csatlakoztatás és csatlakoztatási sorrend:

1: Konfigurálja az interfészbeállításokat és a hardverkonfigurációt feszültségmentes állapotban
2: Ellenőrizze a rádiócsatlakozó kábel konfigurációját
3: Csatlakoztassa a rádiócsatlakozó kábelt az utángyártott eszköz használati utasítása szerint
4: Csatlakoztassa az összes többi csatlakozást az utángyártott eszköz használati utasítása szerint
5: Csatlakoztassa a teljes telepítést a járműhöz, az élő csatlakozás legyen az utolsó
6: Konfigurálja az interfészszoftvert a termékleírásban és a használati utasításban található utasítások szerint
7: Konfigurálja az utángyártott eszközt az utángyártott eszköz használati utasítása szerint a kormánykerék-távirányító/kamera/kihangosító rendszer/antenna fantomtáp és egyéb funkciók tekintetében
8: Tesztelje a kormánykerék-távirányítót és a járművet

Változások az interfész- és rádiócsatlakozó kábel hardverében konfiguráció:

1: Változtatások Végezze el az eljárást kikapcsolt tápellátás mellett.
2: A módosítás utáni csatlakoztatáshoz lásd a fenti 5–8. szakaszokat.

Interfész vagy jármű meghibásodása esetén:

1: Térjen vissza az OEM eszközhöz.
2: Működtesse az OEM eszközt.
3: Állítsa a CAN buszt készenléti üzemmódba.
4: Ellenőrizze az interfész hardverkonfigurációját.
5: A CAN busz készenléti üzemmódba állítása utáni csatlakoztatáshoz lásd a fenti 5–8. szakaszokat.

A magyarázó szövegben vagy a kezelési útmutatóban szereplő csatlakozások, csatlakozásmódosítások, alternatív csatlakozások, laza kábelcsatlakozások vagy laza kábelhosszabbítók csak útmutatóként szolgálnak, és kizárólag képzett személyzet számára készültek. További csatlakozások, a kábelköteg-konfiguráció módosításai, illetve alternatív csatlakozások vagy csatlakozóhosszabbítók használata:

1: A csatlakozásokat és módosításokat kizárólag képzett szakemberek végezhetik.
2: A csatlakozásokat és módosításokat a csatlakoztatás előtt ellenőrizni kell a gyártói jóváhagyások vagy a gyártói garanciális feltételek szempontjából, amelyeket a változtatások befolyásolhatnak.
3: A csatlakozásokat és módosításokat a csatlakoztatás előtt ellenőrizni kell működés és helyesség szempontjából méréssel és a jármű kapcsolási rajzával való összehasonlítással.
4: A csatlakozásokat és módosításokat saját felelősségre végzi, a működésre vonatkozó garancia nélkül.
5: A csatlakozásokat és módosításokat saját felelősségre végzi, a jármű, az utólag beszerelt eszköz vagy az interfész károsodására vonatkozó garancia nélkül.
6: Az előre összeszerelt kábelköteg módosításai érvényteleníthetik a termékgaranciát.
