Kormánykerék távirányító adapter Dacia /Fiat / Nissan / Opel / Renault / Smart

A gyári rádió utángyártott rádióra cserélésekor őrizze meg az eredeti kormány távirányító funkcióit.

A jármű felszereltségétől, valamint az utólagos felszerelés funkcióitól és szoftvereitől függően az egyes működési funkciók kimaradhatnak, vagy más funkciókkal helyettesíthetők.

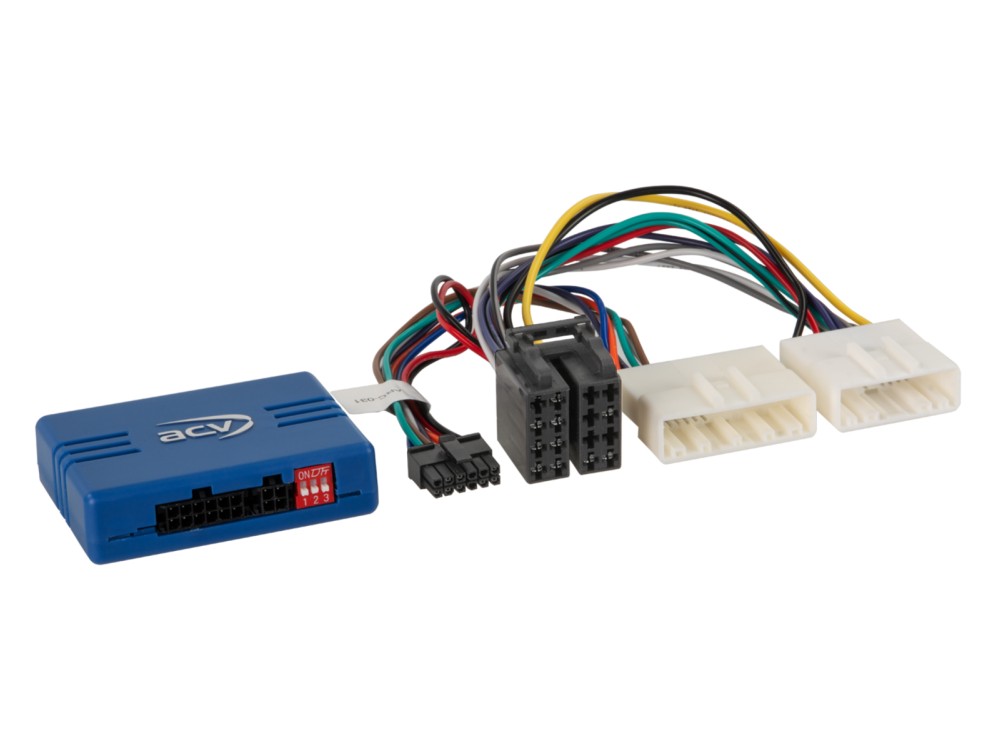

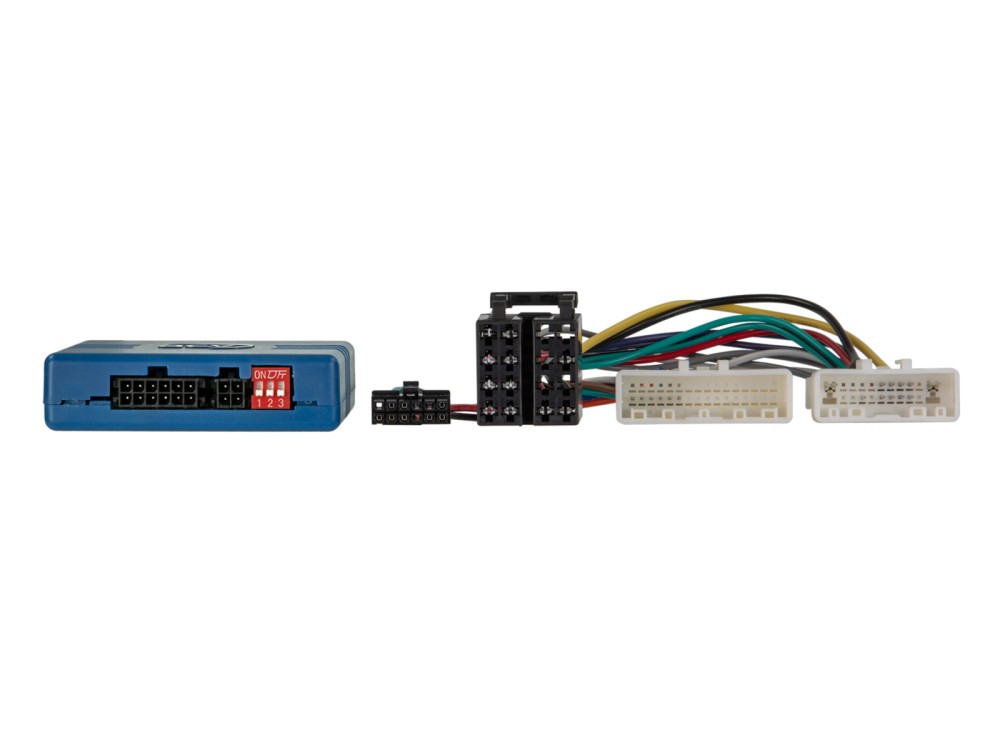

Hasonlítsa össze az ábrán látható adapterdugókat a járművében lévőkkel, és ellenőrizze, hogy vizuálisan és műszakilag illeszkednek-e.

Kérjük, ellenőrizze azt is, hogy a megadott eredeti gyári rádiók valamelyike ​​be volt-e szerelve járművébe.

A végső összeszerelés előtt ellenőrizze a jármű funkcióit, a jármű beállításait és a kormánykerék távirányítójának működőképességét.

Megjegyzések:

Analóg

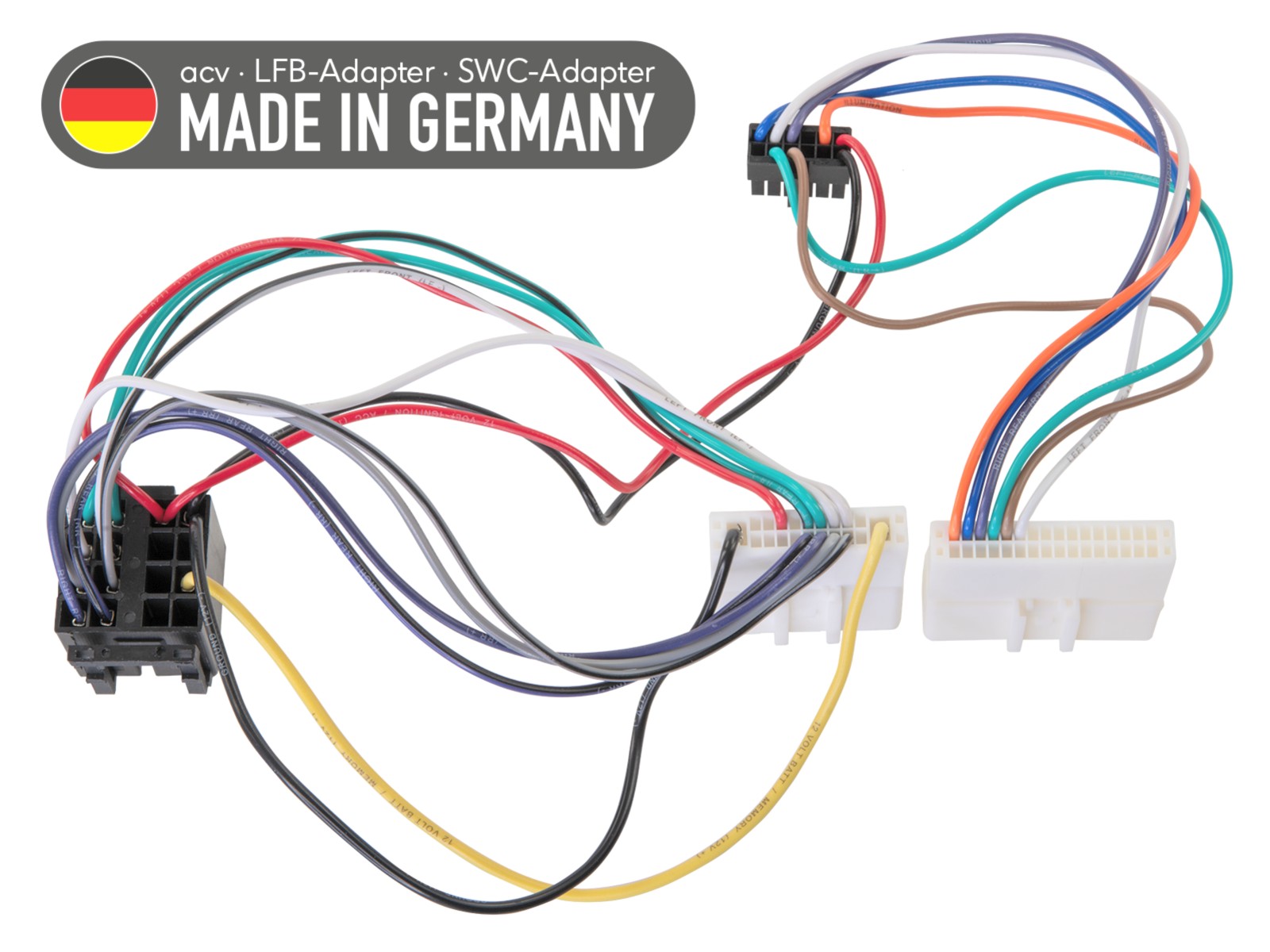

Csatlakozás: 20 tűs / 32 tűs Nissan csatlakozó

Ellenőrizze a DIP kapcsoló helyzetét (lásd BDA)

OEM navigáció nélküli járművek

Járművek 2017>:
piros +12V gyújtási áram 15. kapocs biztosítékdoboz biztosítva > szükség esetén
Járművek 2017>:
Interfész piros +12V gyújtási áram 15. kapocs biztosítékdoboz biztosítva > szükség esetén

Járművek:
Renault Trafic Renault Trafic III (J/JL) 2019/09/2022 - 03/2022 PDC-vel
Nissan Primastar (4/J4) 2021/09/2024 PDC-vel

Opcionális figyelmeztető hang interfész PDC Nissan Primastar/Renault Trafic > Cikkszám: 42cxpdc-trafic3-1

Diagnosztikai LED:
kék állandó > Interfész aktív +12V feszültségellátás gyújtóáram áll rendelkezésre
piros > A kormánykerék távirányító gomb funkciója észlelve

Alkalmas a következő járművekhez:

Dacia
Dacia Dokker (SD) 2017.03 - 2020.11 *
Dacia Dokker Stepway (SD) 2017.03 - 2020.11 *
Dacia Duster (SR) 2018.01 - 2021.07 *
Dacia Lodgy (SD) 2017.03 - 2022.01 *
Dacia Lodgy Stepway (SD) 2017.03 - 2022.02 *
Dacia Logan MCV (SD) 2016.11.11 - 2020.09 *
Dacia Logan MCV Stepway (SR) 2017.05 - 2020.09 *
Dacia Sandero (SD) 2016.11.11 - 2020.09 *
Dacia Sandero Stepway (SD) 2016.11.11 - 2020.09 *

Fiat
Fiat Talento (ZAF 296) 2016.07 - 2021.10 **/**

Nissan
Nissan NV300 (4/J4) 2016.11.11 - 2019.06 **/**/***
Nissan NV300 (4/J4) 2019.06 - 2021.09 **/**/***
Nissan NV300 (4/J4) 2021.05 - 2021.09 **/**/***
Nissan NV400 (M) 2014.08-2020.07 */**/***
Nissan NV400 (M) 2020.07 - 2021.12 **/**/***
Nissan Primastar (4/J4) 2021.09-2024 **/****

Opel
Opel Movano B (X62) 2013.10 - 2019.09 **/**
Opel Movano B (X62) 2019.10 - 2021.08 **/**
Opel Vivaro B (X82) 2014.06 - 2019.01 **/**

Renault
Renault Captur (R) 2013.06 - 2017.03 *
Renault Captur (R) 2017.03 - 2019.12 *
Renault Express (RJK) 2021.05 - 2023 ****
Renault Kangoo (W) 2013.03. - 2020.12 **
Renault Kangoo Rapid (W) 2013.05 - 2021.05
Renault Kangoo Z.E. Rapid (W) 2013.05 - 2022.06
Renault Kangoo III (RJK) 2021.05-2023 **
Renault Master III (M) 2014.09 - 2018.08 **
Renault Master III Z.E. (H) 2018.06 - 2020.06 **
Renault Master III (M) 2019/10 - 2024 **
Renault Trafic III (L/JL) 2014.09 - 2019.07 **/**
Renault Trafic III (L/JL) 2019.09 - 2022.03 **/**
Renault Trafic III (L/JL) 2021.05-2024 **/****
Renault Twingo (AH) 2014.09 - 2019.04 **/**

Smart
Smart ForTwo (453) 2014.11.11 - 2019.06 *

A következő jelek állnak rendelkezésre:

Előfordulhat, hogy az újraimportált vagy eltérő szoftverrel rendelkező járművek nem kompatibilisek a funkciókkal.

Kormánykerék távirányító

*Járművek Visteon Anatel RO13-X07 OEM eszközzel CAN busz nélkül
**Járművek Browse 1-DIN OEM eszközzel, 2 x fekete forgatógombbal
**Rádiós előkészítéssel rendelkező járművek
***Járművek 1-DIN OEM-eszközzel
****Browse Visteon 1-DIN OEM eszközzel rendelkező járművek

Csatlakozókábel a következő rádiógyártókhoz:

Multilead különféle eszközök: 42arc100

Alpine 3,5 mm-es jack csatlakozó: 42arc101
Blaupunkt 2010 > 3,5mm jack csatlakozás: 42arc107
Blaupunkt 2010> Key1 / Key2 / (GND) Csatlakozás: 42arc000
Kína HU Key1 / Key2 / (GND) Csatlakozás: 42arc000
Clarion 3,5 mm-es jack csatlakozó: 42arc104
Digital Dynamics egykábeles csatlakozás: 42arc108
ESX Key1 / Key2 csatlakozó: 42arc000
JVC 3,5 mm-es jack csatlakozó: 42arc104
JVC egykábeles csatlakozás: 42arc105
Kenwood egykábeles csatlakozás: 42arc105
Kenwood 2017> 3,5 mm-es jack csatlakozó: 42arc107
Kenwood 2020> Key1 / Key2 / GND csatlakozás: 42arc000
Pioneer 3,5 mm-es jack csatlakozó: 42arc107
Snooper Key1 / Key2 csatlakozás: 42arc000
Sony 3,5 mm-es jack csatlakozó: 42arc107
XZent egykábeles csatlakozás: 42arc108
Zenec egykábeles csatlakozás: 42arc108

Általános telepítési utasítások:

Vizsgálat:
1: Az OEM eszköz összes működési funkciójának és járműbeállítási funkciójának ellenőrzése
2: Szerelje szét az OEM-eszközt feszültség nélkül
3: Ellenőrizze az összes interfész csatlakozás helyességét és folytonosságát feszültség nélkül

Csatlakozás és csatlakozási sorrend:
1: Végezze el az interfész beállításait és hardverkonfigurációját feszültség nélkül
2: Ellenőrizze a rádiócsatlakozó kábel konfigurációját
3: Csatlakoztassa a rádiócsatlakozó kábelt az utólag beszerelhető készülék használati utasításának megfelelően
4: Az összes többi csatlakozást az utólagos felszerelés használati útmutatója szerint végezze el
5: A teljes berendezés csatlakoztatása a járműhöz a feszültség alatti csatlakozással
6: Az interfész szoftveres konfigurálása a cikk szövegében és a BDA-ban található információk szerint
7: Az utólag beszerelhető eszköz konfigurálása az utólagos felszerelés kormánykerék távirányító/kamera/FSE/antenna fantomtáp és egyebek használati utasítása szerint
8: A kormánykerék távirányítója és a jármű működési tesztje

Változások az interfész és a rádiócsatlakozó kábel hardverkonfigurációjában:
1: Végezzen változtatásokat feszültség nélkül
2: Csatlakozás módosítás után, lásd a fenti 5-8

Ha az interfész vagy a jármű hibásan működik:
1: Frissítés az OEM-eszközre
2: Működtesse az OEM-eszközt
3: Állítsa be a CAN busz csendjét
4: Az interfész hardverkonfigurációjának ellenőrzése
5: Csatlakozás a CAN-busz pihenő után, lásd a fenti 5-8

A tájékoztató szövegben vagy a kezelési útmutatóban megadott csatlakozások, csatlakozásmódosítások, alternatív csatlakozások, laza kábelek csatlakozásai vagy meglazult kábelek csatlakozóhosszabbításai kizárólag a képzett szakszemélyzet tájékozódását és tájékoztatását szolgálják.

További csatlakozások, a kábelköteg-kábel konfigurációjának módosításai vagy alternatív csatlakozások vagy csatlakozási bővítmények használata:
1: A csatlakoztatásokat és változtatásokat csak képzett szakember végezheti
2: A csatlakozásokat és a változtatásokat csatlakoztatás előtt ellenőrizni kell a gyártói jóváhagyások vagy a gyártói garanciális feltételek tekintetében, amelyeket a változtatások befolyásolhatnak.
3: A csatlakozások és változtatások működését és helyességét a csatlakoztatás előtt ellenőrizni kell méréssel és összehasonlítással a jármű kábelkiosztási terve alapján
4: A csatlakozásokat és a változtatásokat saját felelősségére végzik, a működőképesség garanciája nélkül
5: A bekötéseket és változtatásokat saját felelősségére végezzük, a jármű, az utólagos felszerelés vagy az interfész károsodására vonatkozó garancia nélkül
6: Az előre összeszerelt kábelköteg módosítása érvénytelenítheti a termék garanciáját
