CAN busz

OEM erősítővel felszerelt járművek*
A csomagtartóban Silverbox OEM tunerrel felszerelt járművek új antennát igényelnek**

PDC (parkolóradar) nélküli járművek hátul

Alkalmas a következő járművekhez:

Volvo XC90 (C) 2002.07 - 2004.09
Volvo XC90 (C) 2004.09 - 2006.05
Volvo XC90 (C) 2006.05 - 2011.09
Volvo XC90 (C) 2011.12 - 2014.07

A következő jelek állnak rendelkezésre:

Előfordulhat, hogy az újraimportált vagy eltérő szoftverrel rendelkező járművek nem kompatibilisek a funkciókkal.

piros: +12V gyújtás 15. kapocs
narancs: +12V világítás 58. kapocs
lila/fehér: +12V hátramenet jel
rózsaszín: sebességjelző
zöld: földelt GND kézifékjel

A kimenetek teljes terhelhetősége: 100 mA max.

100 mA-nél nagyobb áramigény:
1 relé tekercs ellenállása 75 ohm min.
2 relé tekercs ellenállása 150 ohm min.

Kormánykerék távirányító

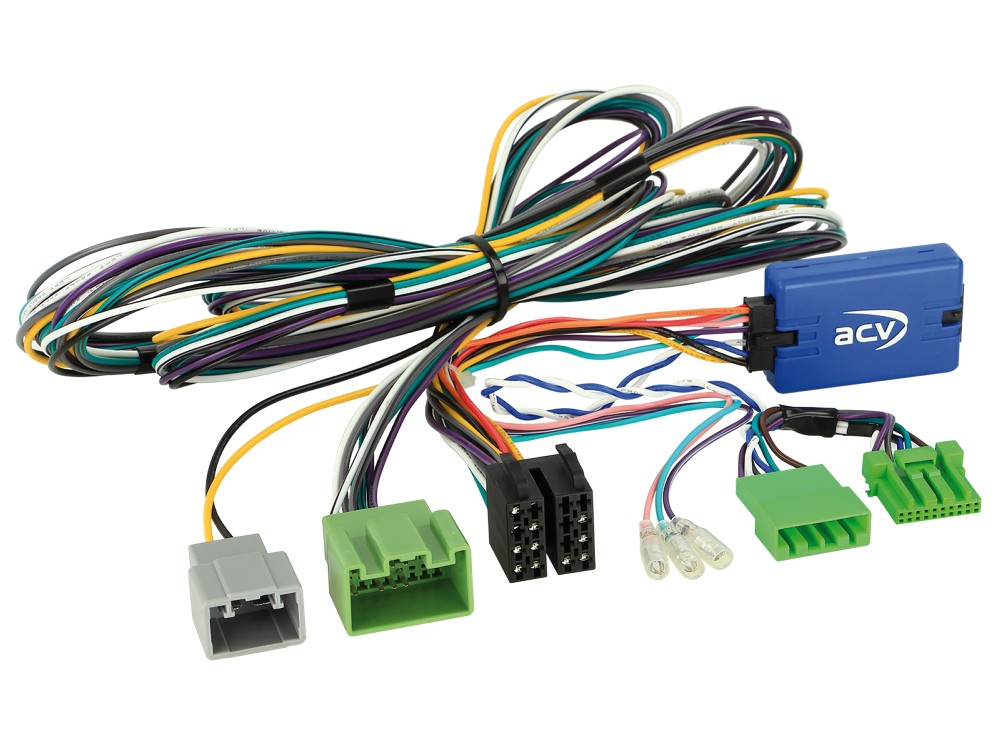

(Connects2: CTSVL003.2 ; ACV: 42svl003 )

*OEM erősítő bypass csak első/hátsó hangszórók > középső/mélynyomó nem támogatott

Választható:

**Üvegragasztó antenna AM/FM DIN(m) 12V külső: 151000-04
**Üvegragasztó antenna AM/FM Fakra(m) 12V külső: 151000-08

Általános telepítési utasítások:

Vizsgálat:
1: Az OEM-eszköz összes működési funkciójának és járműbeállítási funkciójának ellenőrzése
2: Szerelje szét az OEM-eszközt feszültség nélkül
3: Ellenőrizze az összes interfész csatlakozás helyességét és folytonosságát feszültség nélkül

Csatlakozás és csatlakozási sorrend:
1: Végezze el az interfész beállításait és hardverkonfigurációját feszültség nélkül
2: Ellenőrizze a rádiócsatlakozó kábel konfigurációját
3: Csatlakoztassa a rádiócsatlakozó kábelt az utólag beszerelhető készülék használati utasításának megfelelően
4: Az összes többi csatlakozást az utólagos felszerelés használati útmutatója szerint végezze el
5: A teljes berendezés csatlakoztatása a járműhöz a feszültség alatti csatlakozással
6: Az interfész szoftveres konfigurálása a cikk szövegében és a BDA-ban található információk szerint
7: Az utólag beszerelhető eszköz konfigurálása az utólagos felszerelés kormánykerék távirányító/kamera/FSE/antenna fantomtáp és egyebek használati utasítása szerint
8: A kormánykerék távirányítója és a jármű működési tesztje

Változások az interfész és a rádiócsatlakozó kábel hardverkonfigurációjában:
1: Végezzen változtatásokat feszültség nélkül
2: Csatlakozás módosítás után, lásd a fenti 5-8

Ha az interfész vagy a jármű hibásan működik:
1: Frissítés az OEM-eszközre
2: Működtesse az OEM-eszközt
3: Állítsa be a CAN busz alap állapotot
4: Az interfész hardverkonfigurációjának ellenőrzése
5: Csatlakozás a CAN-busz leállási várakozási idő után, lásd a fenti 5-8

A tájékoztató szövegben vagy a kezelési útmutatóban megadott csatlakozások, csatlakozásmódosítások, alternatív csatlakozások, laza kábelek csatlakozásai vagy meglazult kábelek csatlakozóhosszabbításai kizárólag a képzett szakszemélyzet tájékozódását és tájékoztatását szolgálják.

További csatlakozások, a kábelköteg-kábel konfigurációjának módosításai vagy alternatív csatlakozások vagy csatlakozási bővítmények használata:
1: A csatlakoztatásokat és változtatásokat csak képzett szakember végezheti
2: A csatlakozásokat és a változtatásokat csatlakoztatás előtt ellenőrizni kell a gyártói jóváhagyások vagy a gyártói garanciális feltételek tekintetében, amelyeket a változtatások befolyásolhatnak.
3: A csatlakozások és a változtatások működését és helyességét a csatlakoztatás előtt ellenőrizni kell a jármű kábelkiosztási tervének segítségével történő méréssel és összehasonlítással
4: A csatlakozásokat és a változtatásokat saját felelősségére hajtják végre, a működőképesség garanciája nélkül
5: A csatlakozásokat és a változtatásokat saját felelősségére végzik el, a jármű, az utólagos felszerelés vagy az interfész károsodására vonatkozó garancia nélkül
6: Az előre összeszerelt kábelköteg módosítása érvénytelenítheti a termék garanciáját
