Opel 1-DIN fekete szerelőkészlet autórádió cseréhez analóg 611230-26-1

1 DIN-es rádió műszerfal rekesszel, rádiócsatlakozó készlettel, kormánykerék-távirányítóval Opelhez

acv Pro minőség

Sok autógyártó saját, járműspecifikus rádiókat szerel fel, amelyeket vizuálisan a középkonzolhoz igazítanak.

A telepítőkészletek tartalmazzák az OEM eszköz cseréjéhez szükséges összes alkatrészt.

A jármű felszereltségétől függően a szállítási terjedelem tartalmazza az utólagosan beszerelhető eszköz működtetéséhez és a jármű funkcióinak visszaállításához szükséges összes adaptert és interfészt.

Kérjük, vegye figyelembe az egyes alkatrészek telepítési ajánlásait.

Bizonyos esetekben nem minden járműfunkció támogatott.
Például a Trailer Assist, az E Call vagy más vezetéstámogató rendszerek.

Telepítés előtt ellenőrizze az eredeti eszköz és a jármű menüjének különböző beállításait.

A jármű felszereltségétől, a funkciók körétől és az utólag beszerelt eszköz szoftverétől függően egyes kezelési funkciók elhagyhatók vagy más funkciókkal helyettesíthetők.

Hasonlítsa össze a képen látható adapterdugókat a járművében találhatókkal, és győződjön meg arról, hogy vizuálisan és műszakilag is illeszkednek.

Kérjük, azt is ellenőrizze, hogy a felsorolt eredeti gyári rádiók egyike be van-e szerelve a járművébe.

A végső összeszerelés előtt ellenőrizze a jármű funkcióit, beállításait és a kormánykerék távirányítójának megfelelő működését.

Ügyfélszolgálatunk örömmel segít a választásban.
82/424-95

Megjegyzés:

analóg

Csatlakozás: ISO
Csatlakozás: Gyári kormánykerék távirányító > 3,5 mm-es jack / csupasz kábel
Csatlakozás: OEM antenna ISO (apa) > DIN (apa)

Kormánykerék-távirányító csatlakozással rendelkező járművek, A tápcsatlakozó, 2. érintkező

Delco / Delphi / Grundig / Philips 1-DIN OEM egységgel felszerelt járművek
CCR2006 / CAR2003 / CAR2004 / CDR2005 OEM eszközzel felszerelt járművek

A járműbeállítások nem támogatottak

A DIP kapcsolók beállításai az utólag beszerelhető eszköz gyártója szerint (lásd a használati útmutatót)

A következő járművekhez alkalmas:

Opel Agila A (H00) 2000.08 - 2003.06
Opel Agila A (H00) 2003.06 - 2007.10
Opel Agila (HB) 2008.04 - 2014.12
Opel Combo (C) 2001.10 - 2011.09
Opel Corsa C (X01) 2000.10 - 2003.07
Opel Corsa C (X01) 2003.07 - 2006.10
Opel Meriva A (X01) 2003.02 - 2005.11
Opel Meriva A (X01) 2005.11 - 2010.03
Opel Omega B (V94) 1999.08 - 2003.11
Opel Signum (Z03) 2003.01 - 2005.08
Opel Signum (Z03) 2005.09 - 2008.08
Opel Tigra Twin Top (XC) 2004.07 - 2009.11
Opel Vectra C (Z02) 2002.01 - 2005.08
Opel Vectra C (Z02) 2005.09 - 2008.09

A következő jeleket biztosítják:

Az újraimportált járművek vagy az eltérő szoftverrel felszerelt járművek funkcióikban inkompatibilisek lehetnek.

Kormánykerék távirányítója

Szín: fekete

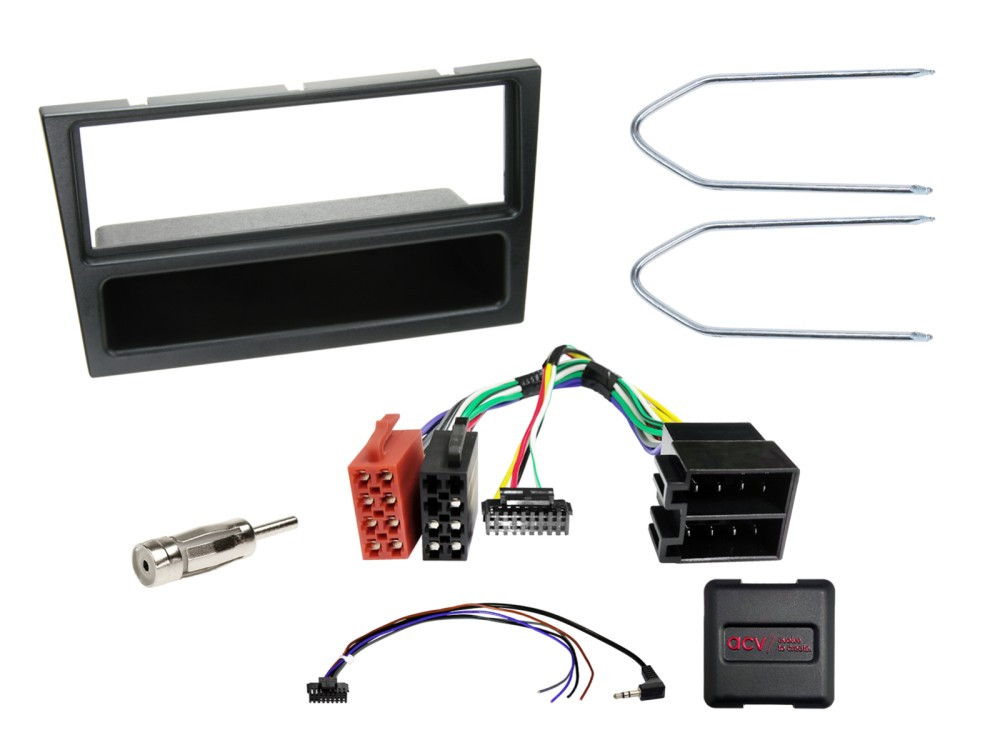

Szállítási terjedelem:

1 DIN-es rádió műszerfal rekesszel, Opel, fekete, különálló > Cikkszám: 281230-26-1-0
Kormánytávkapcsoló Opel különféle járművek ISO többvezetékes csupasz > Cikkszám: 42xvx001-0
Antenna adapter ISO(f)>DIN(m) csupasz > Cikkszám: 1500-00-0
2x ISO Autórádió kiszedő villa pár (1 x) csupasz > Cikkszám: 1703-00-0

A műszerfal színe a következő járművekben és felszereltségi csomagokban:

Opel Agila A (H00) 2000.08 - 2003.06
Opel Agila A (H00) 2003.06 - 2007.0
(Agila - Cosmo - Edition)

Opel Combo (C) 2001.10. - 2011.09
(Combo - Tour)

Opel Corsa C (X01) 2000.10 - 2003.07
Opel Corsa C (X01) 2003.07 - 2006.10
(Corsa - Comfort - Cool - Eco - Elegance - Enjoy - Fresh - Njoy - Van)

Opel Omega B (V94) 1999.08. - 2003.11.
(Omega - Club - Design Edition - Edition - Edition 2000 - Elegance - Executive - Executive Edition - Selection - Sport)

Opel Vivaro A (X83) 2006.09. - 2011.01.
(Vivaro - Life Cosmo -Life Edition - Tour - Tour Cosmo)

Szín: fekete

Általános telepítési utasítások:

Vizsgálat:
1: Az OEM eszköz összes működési funkciójának és járműbeállításának ellenőrzése
2: Szerelje szét az OEM eszközt feszültségmentes állapotban.
3: Ellenőrizze az összes interfészcsatlakozás helyességét és folytonosságát feszültségmentes állapotban.

Csatlakozás és csatlakoztatási sorrend:
1: A csatolófelület beállításait és hardverkonfigurációját feszültségmentes állapotban végezze el.
2: Ellenőrizze a rádiócsatlakozó kábel konfigurációját
3: Csatlakoztassa a rádió csatlakozókábelét az utólagosan beszerelhető eszköz használati utasításának megfelelően.
4: Az összes többi csatlakozást az utólagosan beszerelhető eszköz használati utasítása szerint kell csatlakoztatni.
5: Csatlakoztassa a teljes berendezést a járműhöz úgy, hogy az élő csatlakozás legyen a vége.
6: Az interfész szoftverkonfigurációja a cikk szövegében és a felhasználói kézikönyvben található utasításoknak megfelelően.
7: Az utólag beszerelhető eszköz konfigurálása az utólag beszerelhető eszköz használati utasítása szerint: kormánykerék-távirányító/kamera/kihangosító rendszer/antenna fantomtáp és egyebek
8: A kormánykerék-távirányító és a jármű működésének tesztje

Az interfész és a rádiós csatlakozókábel hardverkonfigurációjának változásai:
1: Feszültségmentes változtatások
2: Csatlakozás módosítás után, lásd fent az 5–8. pontot

A csatlakozófelület vagy a jármű meghibásodása esetén:
1: Visszatérés az OEM eszközhöz
2: OEM eszközök működtetése
3: CAN busz alvó üzemmód beállítása
4: Az interfész hardverkonfigurációjának ellenőrzése
5: Csatlakozás a CAN busz alvó üzemmódja után, lásd fent az 5–8. pontot

A magyarázó szövegben vagy a kezelési útmutatóban meghatározott csatlakozások, csatlakozásmódosítások, alternatív csatlakozások, csupasz kábelekhez való csatlakozások vagy csupasz kábelekhez való csatlakozáshosszabbítások kizárólag útmutatóként és tájékoztatásul szolgálnak képzett szakemberek számára.

További csatlakozások, a kábelköteg kábelkonfigurációjának módosításai, vagy alternatív csatlakozások vagy csatlakozóbővítmények használata:
1: A csatlakoztatásokat és módosításokat csak képzett szakemberek végezhetik.
2: A csatlakozásokat és módosításokat a csatlakoztatás előtt ellenőrizni kell a gyártói jóváhagyások vagy a módosítások által befolyásolt gyártói garanciális feltételek szempontjából.
3: A csatlakozások és módosítások működését és helyességét a csatlakoztatás előtt méréssel és a jármű kapcsolási rajzával való összehasonlítással ellenőrizni kell.
4: A csatlakoztatásokat és módosításokat saját felelősségre végzi, a működőképességre vonatkozó garancia nélkül.
5: A csatlakoztatásokat és módosításokat saját felelősségre végzi, a jármű, az utólag beszerelt eszköz vagy az interfész károsodására vonatkozó garancia nélkül.
6: Az előre összeszerelt kábelköteg módosításai érvényteleníthetik a termékgaranciát.
