Autóspecifikus tolatókamera

 Mercedes
Mercedes Sprinter (W906) 2006.04 - 2018.05.
Mercedes Sprinter (W907/W910) ​​2018.06 - 2023.

VW
VW Crafter I (2EC/2EK/2F) 2006.03 - 2011.07.
VW Crafter I (2EC/2EK/2F) 2011.07 - 2016.11.

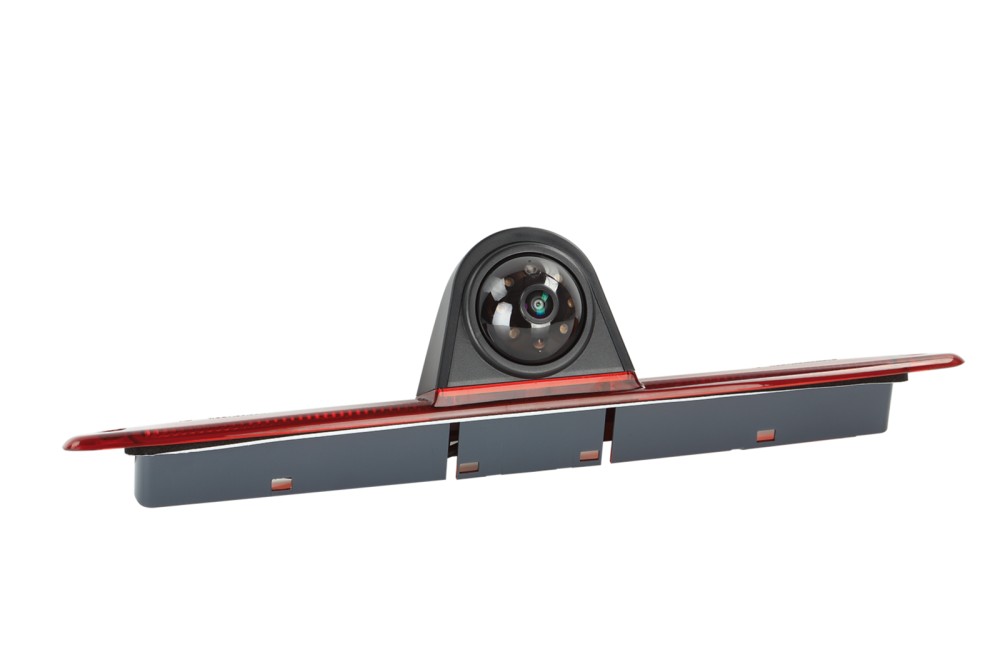

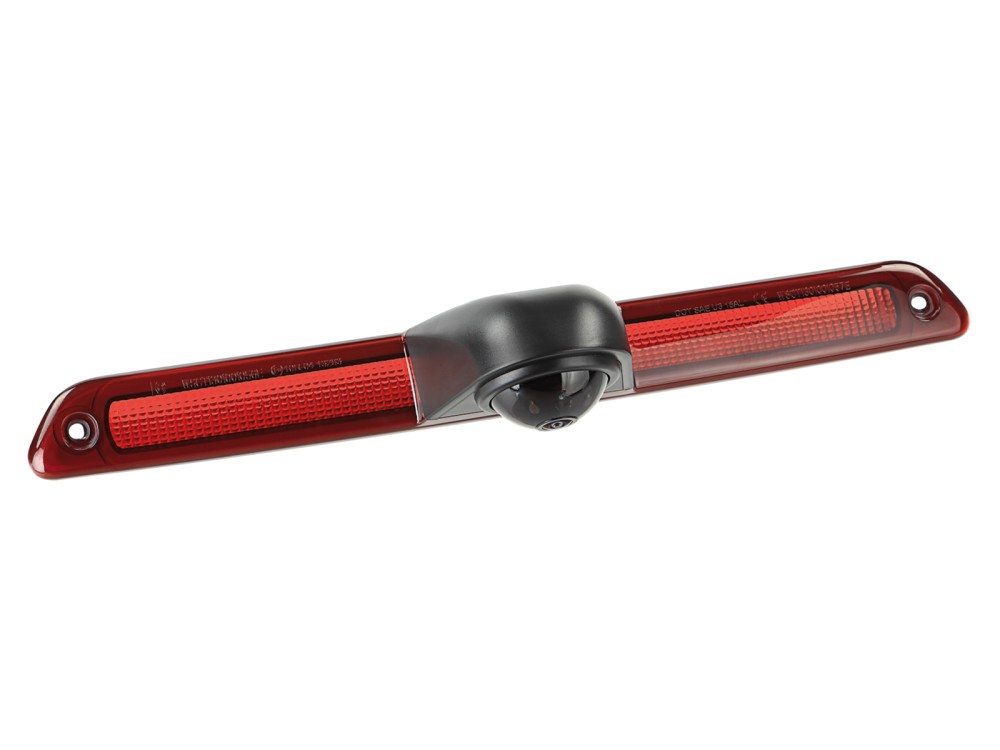

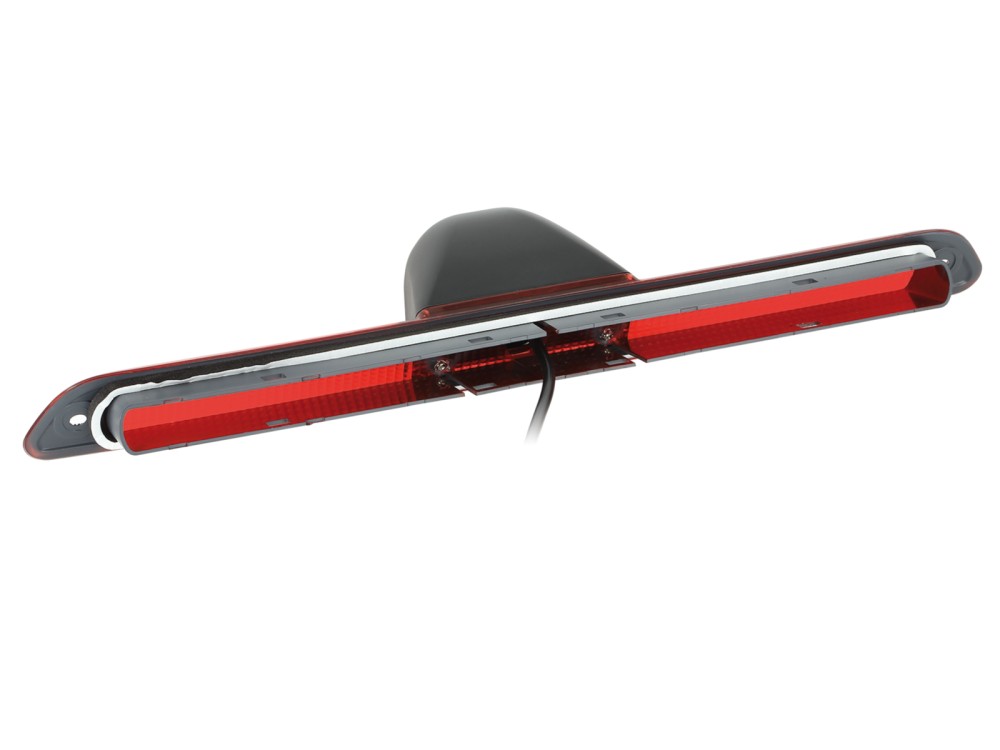

A pótféklámpa cseréjéhez

Tájolási vonalakkal / éjjellátó funkcióval / 20°-ban állítható látószöggel

Telepítés előtt > Ellenőrizze a látószöget és a kamera beállítását a telepítés helyén egy tesztmonitor segítségével

Kamera üzemi feszültség: +12V
Kamera tápfeszültség: +12V

Kapcsolat:
piros : +12V kapcsolt terhelés-stabil (biztosítékkal)
fekete: test közvetlen földelés/GND

Cinch(m) sárga: Videó

kábel hurok:
zöld: a tájolási vonalak engedélyezése/letiltása

Jellemzők:

Szerkezet: műanyag
Szín: fekete/piros
Extrák: Tájolási vonalak jumperekkel / éjjellátó funkció / 20°-ban állítható látószöggel
Érzékelő típusa: 1/3" CMOS
Képrendszer: NTSC szín
Effektív képpontok: 976 x 592
Objektív: 1,9 mm / F 2,0
Min.Lux: 0 Lux éjjellátó funkcióval
Felbontás: 600 sor
Lencseszög: átlós 160°
Betekintési szög: vízszintes 115° függőleges 75° +5°
Por- és vízvédelem: IP68
Csatlakozás: 4 tűs csatlakozó (m)
Üzemi feszültség: +12V DC
Tápfeszültség: +12V DC
Áramfelvétel: 200mA aktív éjjellátó funkcióval
Működési hőmérséklet tartomány: -30°C - 75°C
Tárolási hőmérséklet: -40°C - 80°C
Méretek: OEM féklámpa méreteivel egyező

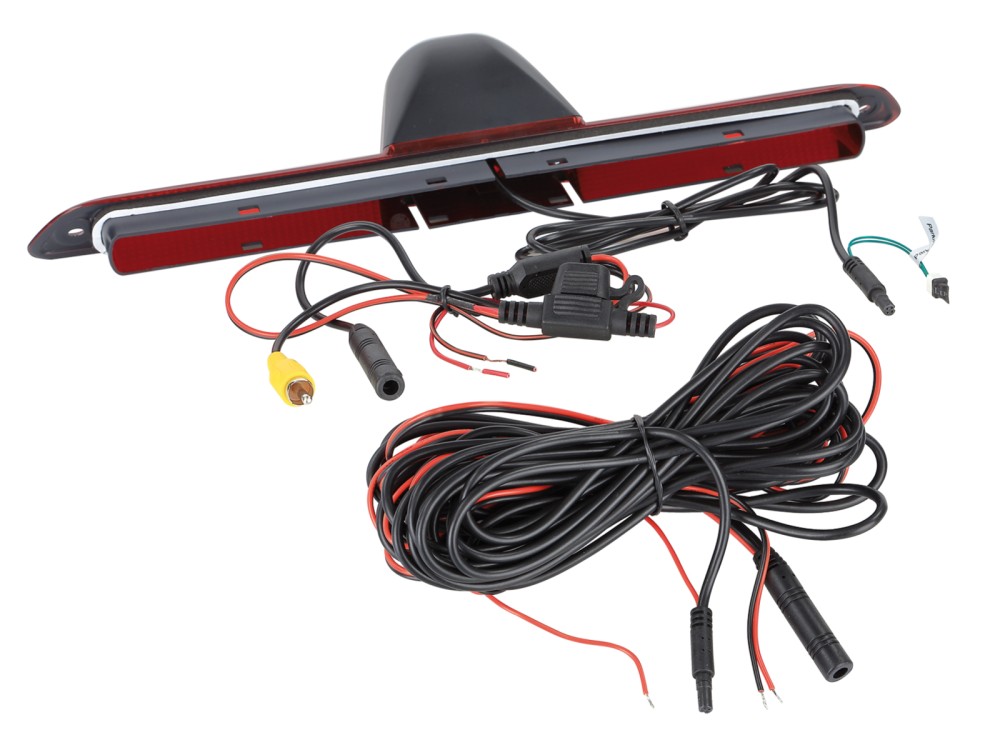

Csatlakozó kábel a kamerán 1m +/-:
4 tűs dugó (m) Ø5,2mm
1 jumper

Feszültség átalakító +3V:
4 tűs dugó (f) Ø10mm / 4 tűs dugó (m) Ø5,2mm

Hosszabbítás 6,5 m +/-:
4 tűs dugó (f) Ø10mm / 4 tűs dugó (m) Ø5,2mm
Tápvezeték piros 3 m +/- vezetékkel: csatlakozás a kamerához / csatlakozás a tolatólámpához a monitorhoz
Földelő vezeték/GND fekete 3 m +/- átvezetve: a test testelése/GND csatlakoztatása a kamerához / ház földelés/GND csatlakoztatása közvetlenül a monitorhoz

Csatlakozó kábel 20cm +/-:
4 tűs csatlakozó(f) Ø10mm
piros: tápfeszültség
fekete: föld/GND
Cinch(m) sárga: Videó

Külön rendelhető szerelési tartozékok:

Kamera csatlakozás az interfészekhez:

Alaphelyzetben nyitott relé elektronikus 2V-12V/1,5A max. >

Cikkszám: 40-AD-REMOTE

A kamera csatlakoztatása a tolatólámpához:
Tolatókamera feszültségstabilizátor irányváltó jel >

Cikkszám: 771000-6100

Opcionális tartozékok:

Tolatókamera kábel hosszabbító ACV kamerához 5m >

cikkszám: 771000-6305

Tolatókamera kábel hosszabbító ACV kamerához 10m >

Cikkszám: 771000-6310

Tolatókamera hosszabbító ACV kamerához 15m >

Cikkszám: 771000-6315
