Csatlakozás:

piros : +12V kapcsolt teherstabil biztosítva
fekete: test közvetlen földelés/GND

Cinch(m) sárga: Videó

Jumper:
zöld: a tájolási vonalak engedélyezése/letiltása

Jellemzők:

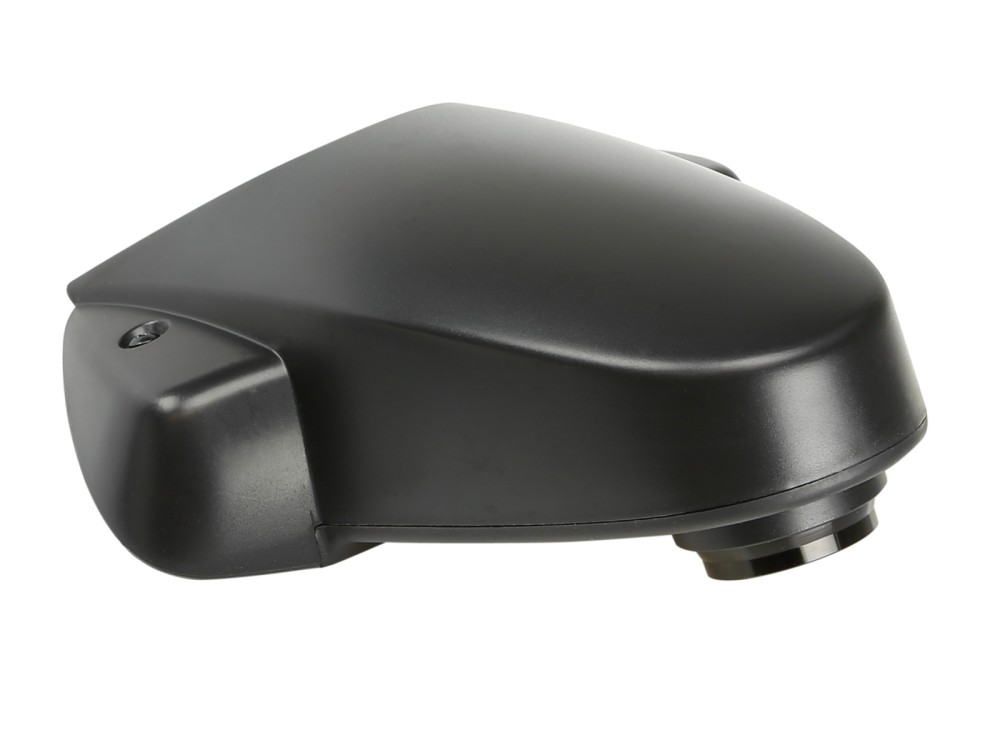

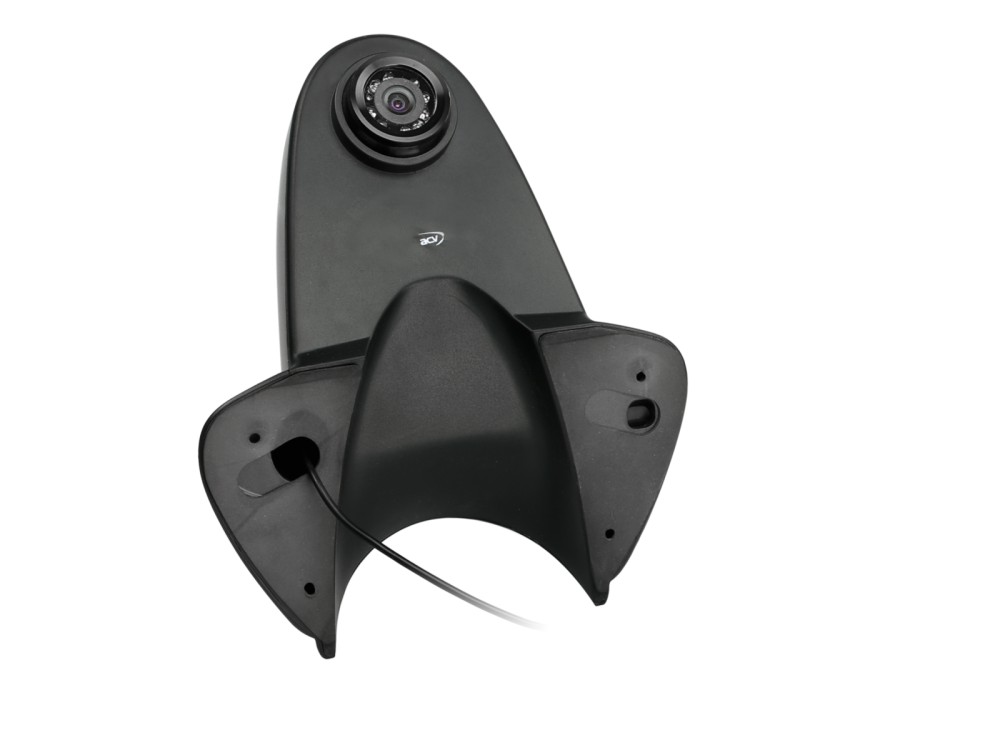

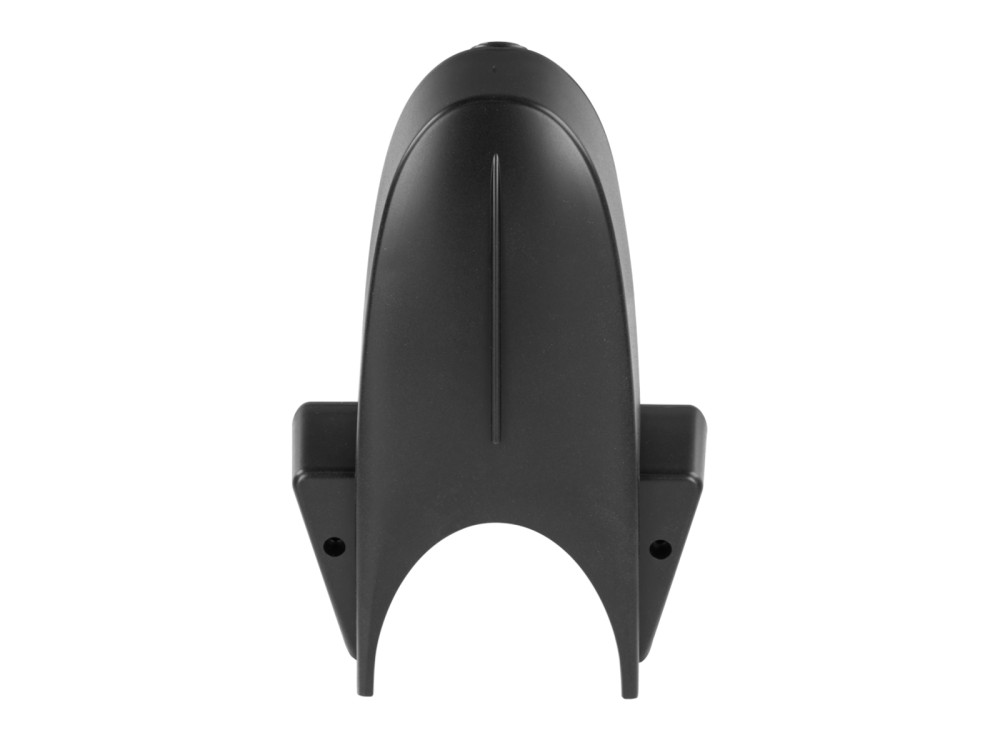

Szerkezet: műanyag gömbfejjel
Fekete szín
Extrák: Tájolási vonalak jumperekkel / éjjellátó funkcióval
Érzékelő típusa: 1/3" CCD
Képrendszer: NTSC színes
Effektív képpontok: 628 x 512

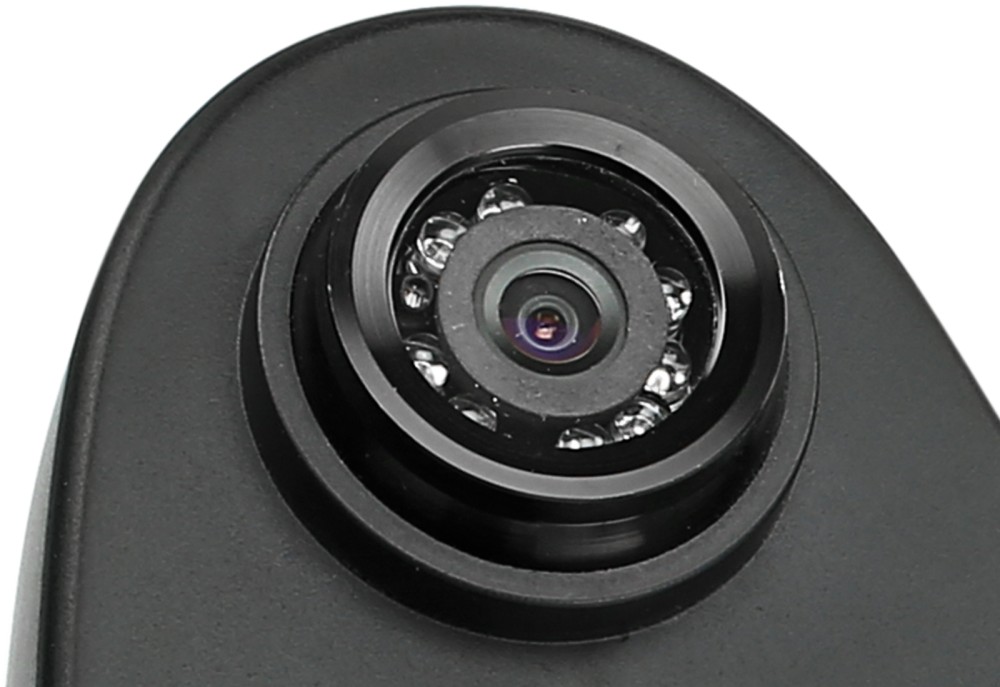

Objektív: 1,9 mm / F 2,0
Min.Lux: 0 lux, ha az éjjellátó funkció aktív
Felbontás: 600 sor
Lencse szöge: 170°
Betekintési szög: vízszintes 53° függőleges 41° +5°
Por- és vízvédelem: IP67
Csatlakozás: 4 tűs dugó Ø5,2mm
Tápfeszültség: +12V DC
Áramfelvétel: 200mA aktív éjjellátó funkcióval
Működési hőmérséklet tartomány: -30°C - 75°C
Tárolási hőmérséklet: -40°C - 85°C
Méretek: H / Szé / M - 231mm / 198mm / 111mm

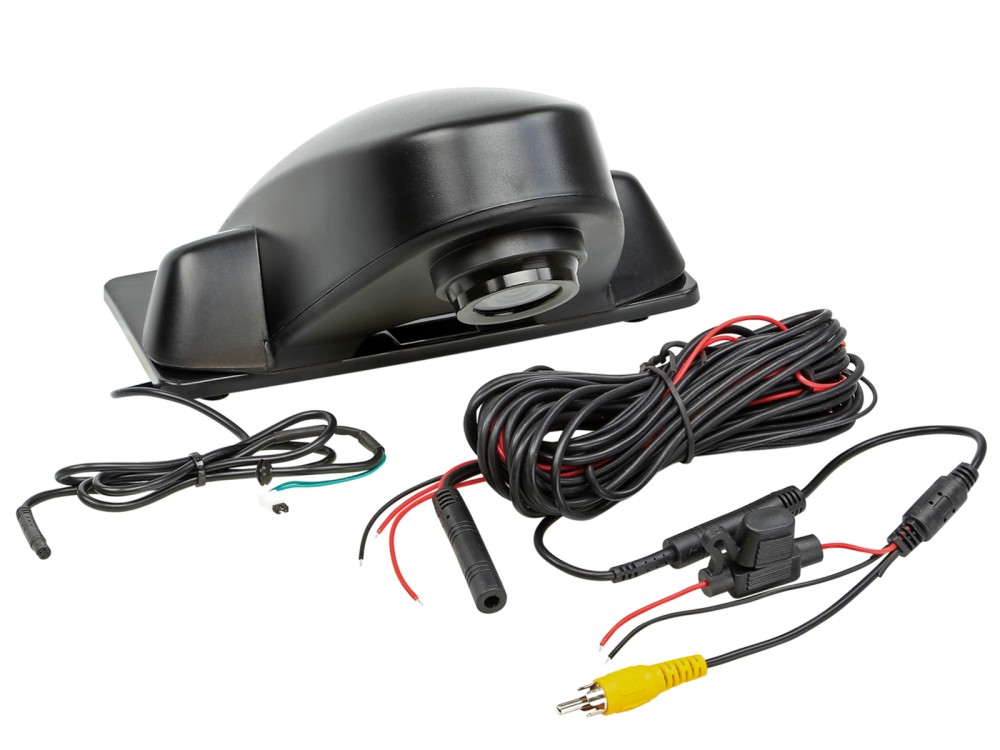

Csatlakozó kábel a kamerán 1m +/- :
4 tűs dugó (m) Ø5,2mm
1 jumper

Hosszabbítás 6,5 m +/-:
4 tűs dugó (f) Ø10mm / 4 tűs dugó (m) Ø5,2mm
Tápvezeték piros 3 m +/- vezetékkel: csatlakozás a kamerához / csatlakozás a tolatólámpához a monitorhoz
Földelő vezeték/GND fekete 3 m +/- átvezetve: a test testelése/GND csatlakoztatása a kamerához / ház földelés/GND csatlakoztatása közvetlenül a monitorhoz

Csatlakozó kábel 20cm +/-:
4 tűs csatlakozó(f) Ø10mm
piros: tápfeszültség
fekete: föld/GND
Cinch(m) sárga: Videó

Külön rendelhető szerelési tartozékok:

Kamera csatlakozás az interfészekhez:

Alaphelyzetben nyitott relé elektronikus 2V-12V/1,5A max. >

Cikkszám: 40-AD-REMOTE

A kamera csatlakoztatása a tolatólámpához:
Tolatókamera feszültségstabilizátor irányváltó jel >

Cikkszám: 771000-6100

Opcionális tartozékok:

Tolatókamera kábel hosszabbító ACV kamerához 5m >

cikkszám: 771000-6305

Tolatókamera kábel hosszabbító ACV kamerához 10m >

Cikkszám: 771000-6310

Tolatókamera hosszabbító ACV kamerához 15m >

Cikkszám: 771000-6315
