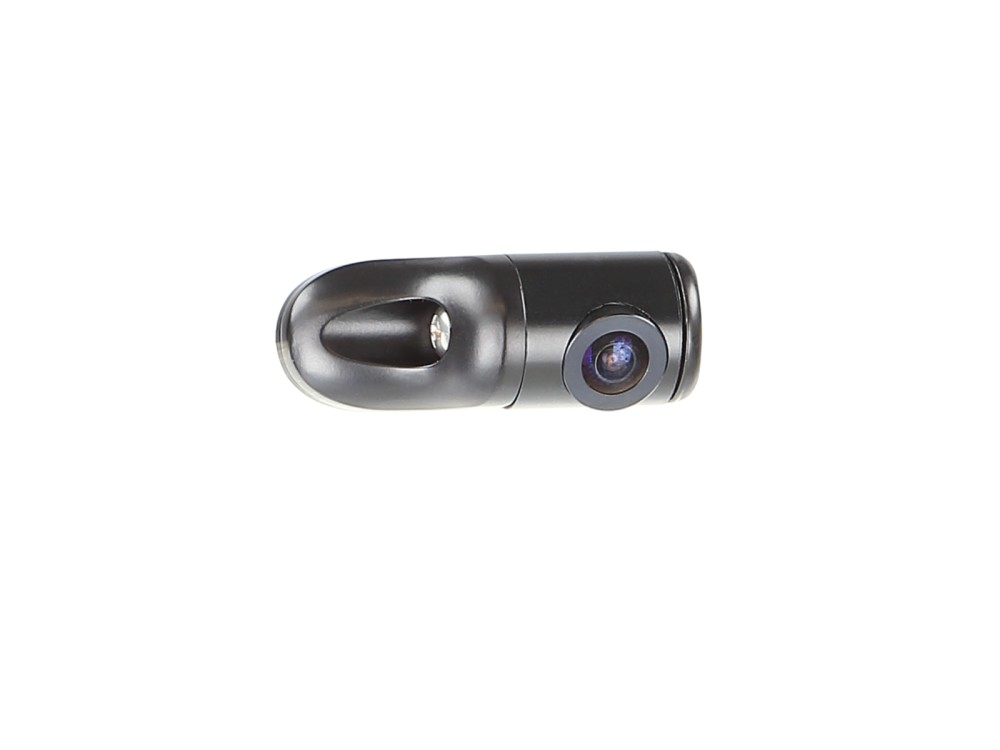

Univerzális tolatókamera ovális talprögzítővel alsó rögzítéssel

Forma: négyzet
Beépítés típusa: alsó beépítés/bővítés

Tájolási vonalakkal / tükrözési funkcióval / állítható látószöggel

Jegyzet:

Az acv kamerák folyamatos működésre alkalmasak

Telepítés előtt > Ellenőrizze a látószöget és a kamera beállítását a telepítés helyén egy tesztmonitor segítségével

Kamera üzemi feszültség: +3V
Kamera tápfeszültség: +12V / +24V

A +3V feszültségátalakító nélküli csatlakozás károsíthatja a kamerát

Kapcsolat:
piros: +12V / +24V kapcsolt teherstabil rögzítés
fekete: test közvetlen földelés/GND

Cinch(m) sárga: Videó

Jumper:
zöld: a tájolási vonalak engedélyezése/letiltása
fehér: a tükrözés funkció engedélyezése/letiltása

A termék jellemzői:

Szerkezet: műanyag/fém
Fekete szín
Extrák: orientációs vonalak jumpereken keresztül / tükrözés funkció jumpereken keresztül
Érzékelő típusa: 1/4" CMOS
Képrendszer: NTSC szín
Effektív képpontok: 720 x 576
Objektív: 1,9 mm / F 2,0
Lux: 0,5
Felbontás: 480 sor
Lencse szöge: 180°
Betekintési szög: vízszintes 155° függőleges 95° +5°
Por- és vízvédelem: IP68
Csatlakozás: 4 tűs ACv dugó Ø5,2mm
Tápfeszültség: +12V / +24V DC feszültség
Áramfelvétel: 60mA
Működési hőmérséklet tartomány: -30°C - 75°C
Tárolási hőmérséklet: -40°C - 80°C
Méretek: H / Szé / M - 48mm / 23mm / 25mm

Csatlakozó kábel a kamerán 1m +/-:
4 tűs dugó (m) Ø5,2mm
2 jumper

Feszültség átalakító +3V:
4 tűs dugó (f) Ø10mm / 4 tűs dugó (m) Ø5,2mm

Hosszabbítás 6,5 m +/-:
4 tűs dugó (f) Ø10mm / 4 tűs dugó (m) Ø5,2mm
Tápvezeték piros 3 m +/- vezetékkel: csatlakozás a kamerához / csatlakozás a tolatólámpához a monitorhoz
Földelő vezeték/GND fekete 3 m +/- átvezetve: a test testelése/GND csatlakoztatása a kamerához / ház földelés/GND csatlakoztatása közvetlenül a monitorhoz

Csatlakozó kábel 20cm +/-:
4 tűs acv rendszer csatlakozó(f) Ø10mm
piros: tápfeszültség
fekete: föld/GND
Cinch(m) sárga: Videó

Külön rendelhető szerelési tartozékok:

Kamera csatlakozás az interfészekhez:

Alaphelyzetben nyitott relé elektronikus 2V-12V/1,5A max. >

Cikkszám: 40-AD-REMOTE

A kamera csatlakoztatása a tolatólámpához:
Tolatókamera feszültségstabilizátor irányváltó jel >

Cikkszám: 771000-6100

Opcionális tartozékok:

Tolatókamera kábel hosszabbító ACV kamerához 5m >

cikkszám: 771000-6305

Tolatókamera kábel hosszabbító ACV kamerához 10m >

Cikkszám: 771000-6310

Tolatókamera hosszabbító ACV kamerához 15m >

Cikkszám: 771000-6315
