Csatlakozás:

piros: +12V kapcsolt terhelés-stabil biztonsági kamera 1
kék: test földelt közvetlen/GND kamera 1
sárga: +12V kapcsolt terhelés-stabil rögzített kamera 2
fehér: test közvetlenül földelve/GND kamera 2

Cinch(m) sárga: videokamera 1
Cinch(m) fehér: videokamera 2

Csatlakozás monitorokhoz 2 x videó bemenettel

Csatlakozás 1 x videó bemenettel rendelkező monitorokhoz:
Videó kapcsolás 2x cinch(f)>1x cinch(m) +12V kapcsolva >

Cikkszám: 771000-5008

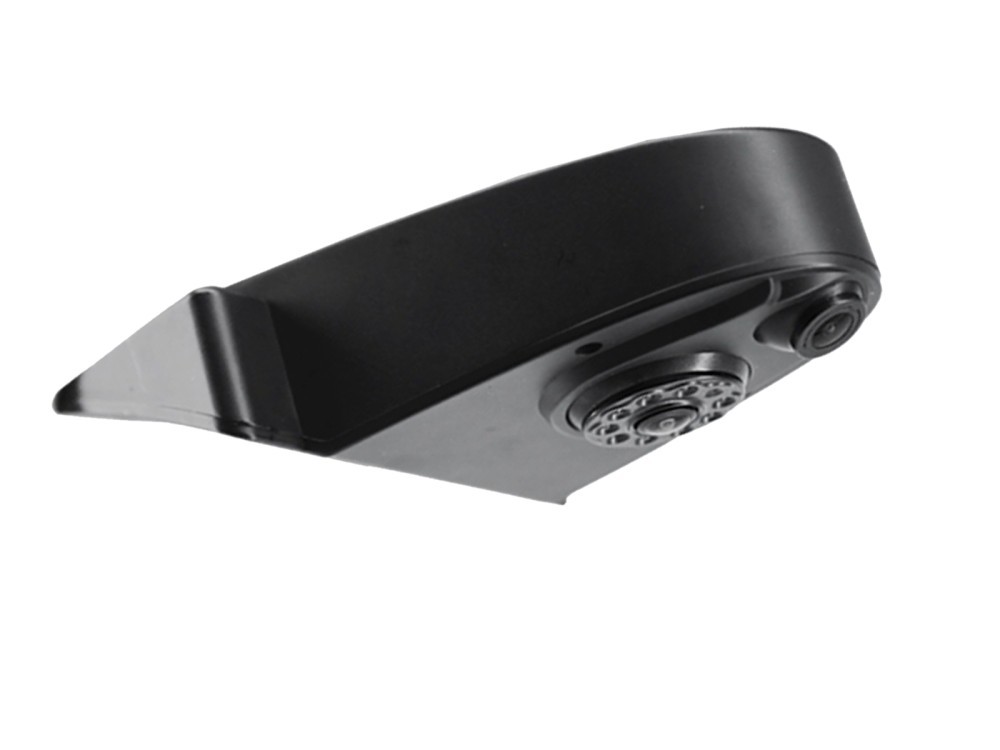

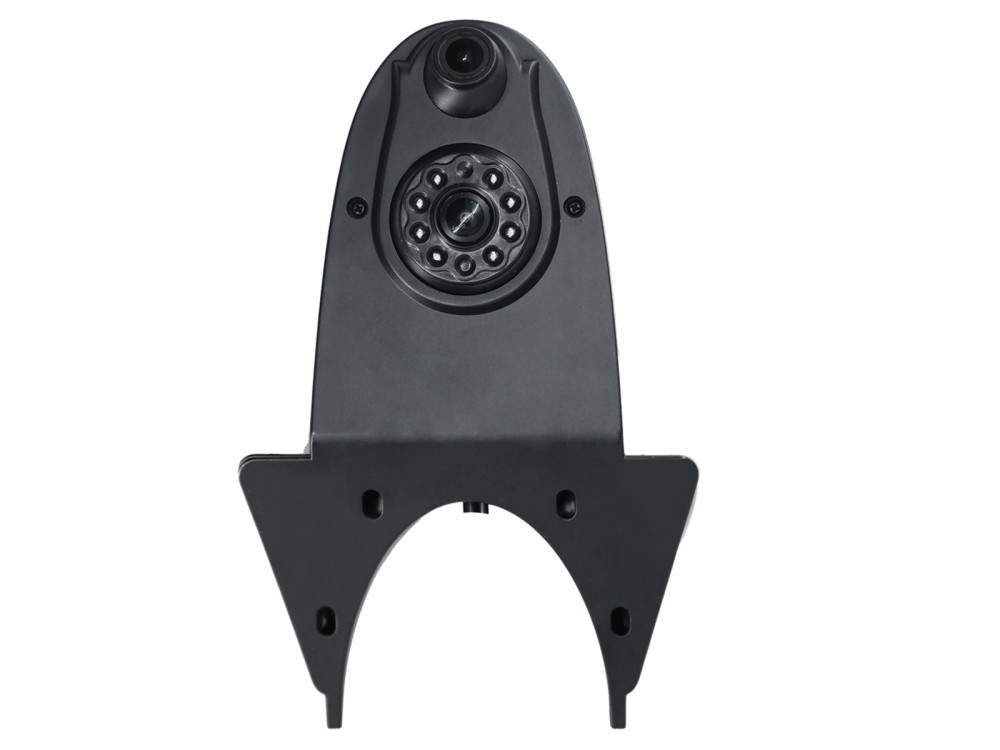

JellemzőK:

Szerkezet: műanyag
Fekete szín
Extrák: éjjellátó funkció / 20°-ban állítható látószög / 2 kameralencse
Érzékelő típusa: 1/3" CMOS
Képrendszer: NTSC színes
Effektív képpontok: 976 x 572
Objektív: 1,9 mm / F 2,0
Min.Lux: 0 aktív éjjellátó funkcióval
Felbontás: 600 sor
1. látószögű kamera: vízszintes 105 +5° függőleges 75 +5°
2. látószögű kamera: vízszintes 48 +5° függőleges 34 +5°
Por- és vízvédelem: IP68
Csatlakozás: 7 tűs rendszerdugó (f)
Tápfeszültség: +12V DC
Áramfelvétel: 200mA bekapcsolt éjjellátó funkcióval
Működési hőmérséklet tartomány: -20°C - 75°C
Tárolási hőmérséklet: -40°C - 85°C
Méretek : H / Szé / Ma / - mm / mm / mm

Csatlakozó kábel a kamerán 60cm +/-:
7 tűs rendszerdugó (m)

Hosszabbítás 15m +/-:
7 tűs rendszercsatlakozó (m) / 7 tűs rendszercsatlakozó (f)

Csatlakozó kábel 20cm+/-:
7 tűs rendszerdugó (m)
piros: tápfeszültség
kék: föld/GDD
sárga: tápfeszültség
fehér: föld/GND
Cinch(m) sárga: Videó
Cinch(m) fehér: Videó

Külön rendelhető szerelési tartozékok:

Kamera csatlakozás az interfészekhez:

Alaphelyzetben nyitott relé elektronikus 2V-12V/1,5A max. >

Cikkszám: 40-AD-REMOTE

A kamera csatlakoztatása a tolatólámpához:
Tolatókamera feszültségstabilizátor irányváltó jel >

Cikkszám: 771000-6100
