Csatlakozás:

piros : +12V kapcsolt teherstabil biztosítva
fekete: test közvetlen földelés/GND

Cinch(m) sárga: Videó

Jumper:
zöld: a tájolási vonalak engedélyezése/letiltása
fehér: a tükrözés funkció engedélyezése/letiltása

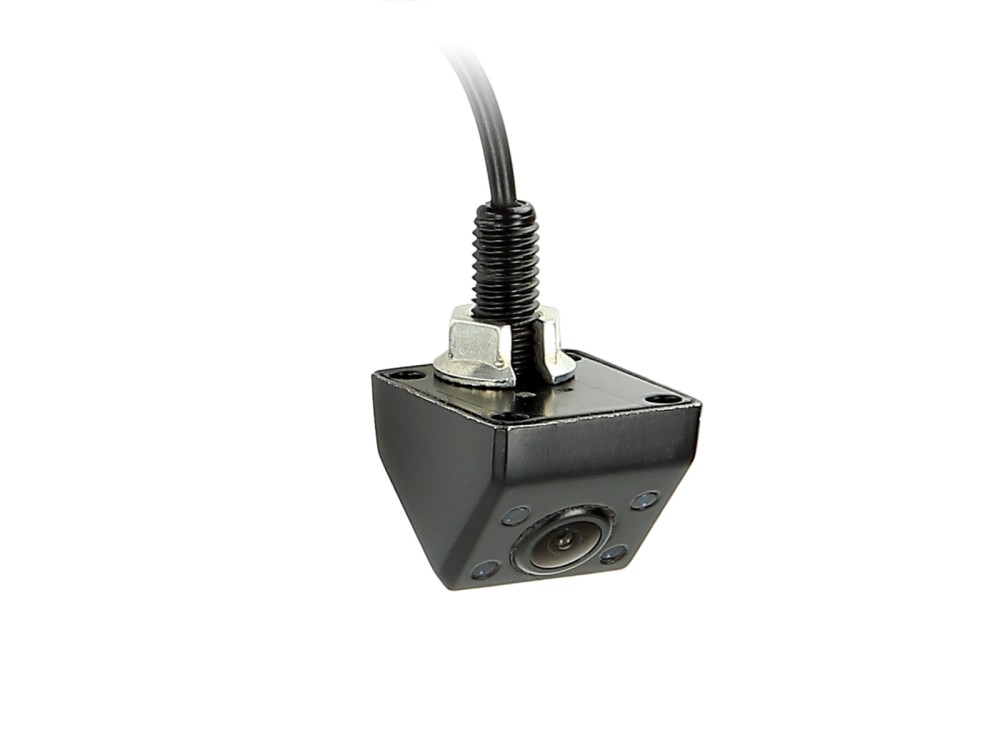

Termékjellemzők

Szerkezet: műanyag
Fekete szín
Extrák: Tájolási vonalak jumperekkel / tükrözési funkció jumperekkel / éjjellátó funkció
Érzékelő típusa: 1/3" CMOS
Képrendszer: NTSC színes
Effektív képpontok: 720 x 576
Objektív: 1,9 mm / F 2,0
Min.Lux: 0 lux, ha az éjjellátó funkció aktív
Felbontás: 480 TV-sor
Lencse szöge: 140°
Betekintési szög: vízszintes 115° függőleges 80° +5°
Por- és vízvédelem: IP68
Csatlakozás: 4 tűs dugó Ø5,2mm
Tápfeszültség: +12V DC
Áramfelvétel: 200mA bekapcsolt éjjellátó funkcióval
Működési hőmérséklet tartomány: -30°C - 75°C
Tárolási hőmérséklet: -40°C - 80°C
Méretek: H / Szé / M - 26mm / 29mm / 21mm

Csatlakozó kábel a kamerán 1m +/-:
4 tűs dugó (m) Ø5,2mm
2 jumper

Hosszabbítás 6,5 m +/-:
4 tűs dugó (f) Ø10mm / 4 tűs dugó (m) Ø5,2mm
Tápvezeték piros 3 m +/- vezetékkel: csatlakozás a kamerához / csatlakozás a tolatólámpához a monitorhoz
Földelő vezeték/GND fekete 3 m +/- átvezetve: a test testelése/GND csatlakoztatása a kamerához / ház földelés/GND csatlakoztatása közvetlenül a monitorhoz

Csatlakozó kábel 20cm +/-:
4 tűs csatlakozó(f) Ø10mm
piros: tápfeszültség
fekete: föld/GND
Cinch(m) sárga: Videó

Külön rendelhető szerelési tartozékok:

Kamera csatlakozás az interfészekhez:

Alaphelyzetben nyitott relé elektronikus 2V-12V/1,5A max. >

Cikkszám: 40-AD-REMOTE

A kamera csatlakoztatása a tolatólámpához:
Tolatókamera feszültségstabilizátor irányváltó jel >

Cikkszám: 771000-6100

Opcionális tartozékok:

Tolatókamera kábel hosszabbító ACV kamerához 5m >

cikkszám: 771000-6305

Tolatókamera kábel hosszabbító ACV kamerához 10m >

Cikkszám: 771000-6310

Tolatókamera hosszabbító ACV kamerához 15m >

Cikkszám: 771000-6315
