CAN busz

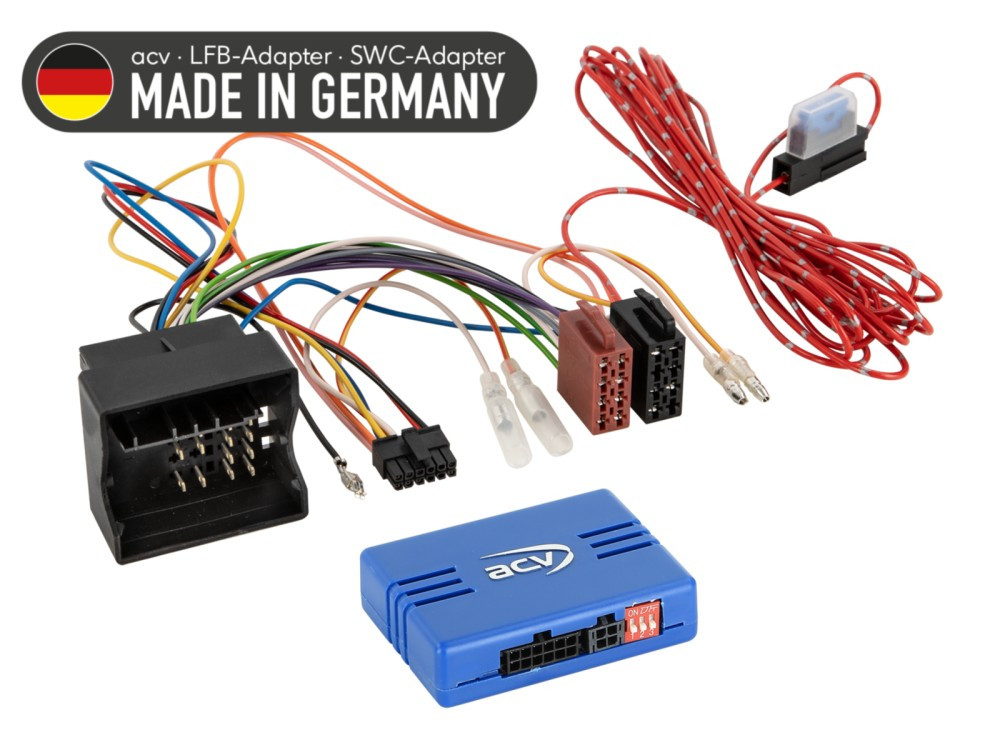

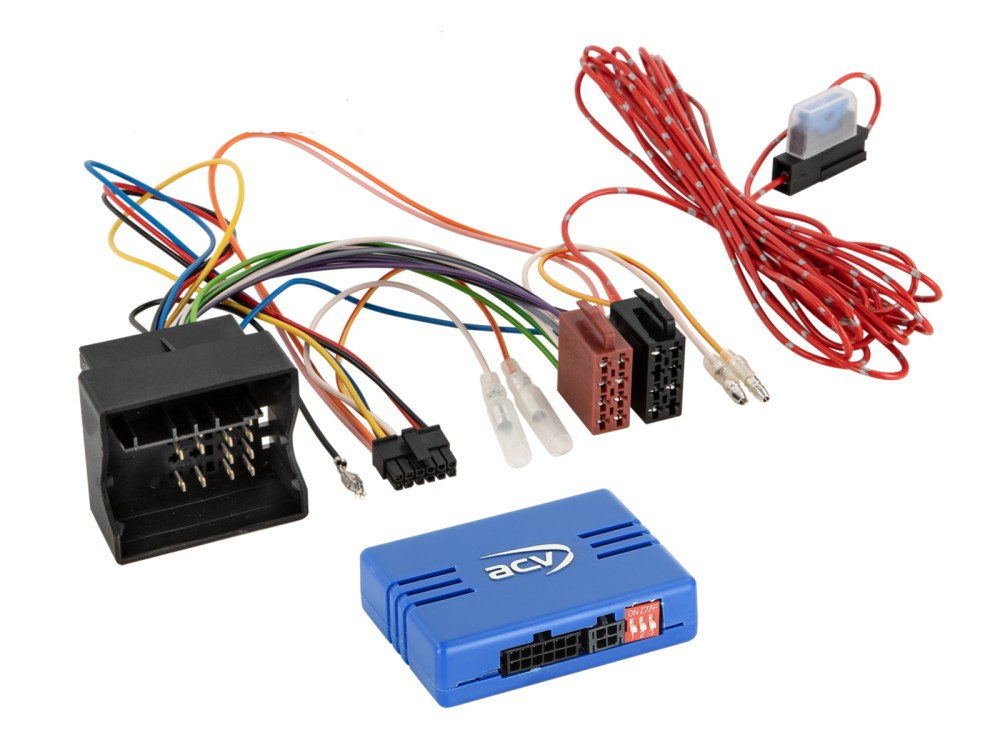

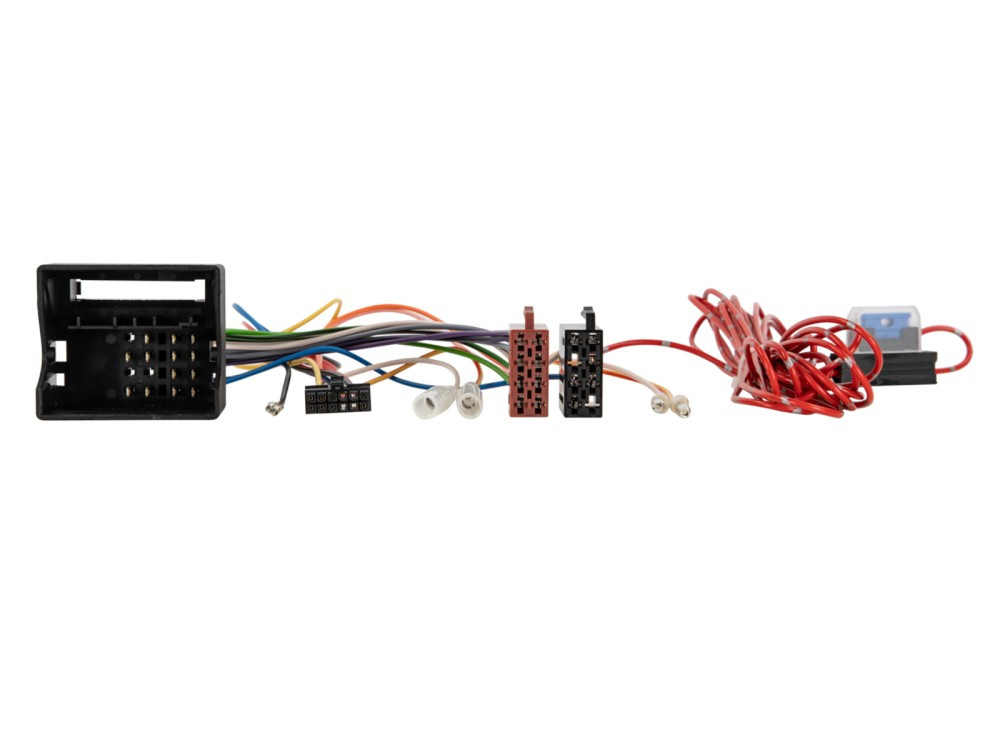

Csatlakozás: 40 tűs Quadlock BMW csatlakozó > Cikk: 42cx12
Csatlakozás: +12V állandó áramú csatlakozó 30-as akkumulátor biztosíték > csupasz piros kábel

Ellenőrizze a DIP kapcsoló helyzetét az utólagos felszereléshez

Business Professional OEM eszközzel rendelkező járművek

BMW járművek iDrive nélkül
BMW járművek OEM MOST hangrendszer nélkül

BMW járművek OEM MOST hangrendszerrel:
Aktív system adapter lehet szükséges BMW MOST>RCA> Cikkszám: 13-1024-51*

Parkolóradarral (PDC) rendelkező járművek:
Kormánytávkapcsoló CAN busz hangszóró lehet szükséges 42a/42cx PDC > Cikkszám: 42cxpdc

Diagnosztikai LED:
kéken villog > CAN busz keresés
kék állandó > CAN busz aktív
piros > +12V gyújtási áram aktív

Alkalmas a következő járművekhez:

BMW
BMW 1-es sorozat (E81/E82/E87/E88) 2004.03 - 2013.10.*
BMW 3-as sorozat (E90/E91/E92/E93) 2005.03 - 2013.10.*
BMW 5-ös sorozat (E60/E61) 2003.07 - 2010.07.*
BMW 6-os sorozat (E63/E64) 2004.09 - 2010.11.
BMW 7-es sorozat (E65/E66) 2001.08 - 2008.11.
BMW Z4 (E89) 2009.05 - 2016.08
BMW X1 (E84) 2009.10 - 2015.06
BMW X5 (E70) 2007.03 - 2013.09
BMW X6 (E71/E72) 2008.05 - 2014.06.*

Mini
Mini (R55/R56/R57/R58/R59) 2006.11 - 2015.05.

Csatlakozókábel a következő rádiógyártókhoz:

Multilead különféle eszközök  42arc100
Alpine 3,5 mm-es jack csatlakozó  42arc101
Blaupunkt 2010> 3,5 mm-es jack csatlakozó  42arc107
Blaupunkt 2010> Key1 / Key2 / (GND) csatlakozás  42arc000
Kína HU Key1 / Key2 / (GND) csatlakozás  42arc000
Clarion 3,5 mm-es jack csatlakozó  42arc104
Digital Dynamics egykábeles csatlakozás  42arc108
ESX Key1 / Key2 csatlakozás  42arc000
JVC 3,5 mm-es jack csatlakozó 42arc104
JVC egykábeles csatlakozás  42arc105
Kenwood egykábeles csatlakozás  42arc105
Kenwood 2017> 3,5 mm-es jack csatlakozó  42arc107
Kenwood 2020> Key1 / Key2 / GND csatlakozás  42arc000
Pioneer 3,5 mm-es jack csatlakozó  42arc107
Pioneer AVH/DMH/SPH 3,5 mm-es jack csatlakozó  42arc1072
Snooper Key1 / Key2 kapcsolat  42arc000
Sony 3,5 mm-es jack csatlakozó  42arc107
XZent egykábeles csatlakozás 42arc108
Zenec egykábeles csatlakozás  42arc108

Előfordulhat, hogy az újraimportált vagy eltérő szoftverrel rendelkező járművek nem kompatibilisek a funkciókkal.

Általános telepítési utasítások:

1: Ellenőrizze az gyári fejegység összes működési és járműbeállítási funkcióját.
2: Csatlakoztassa le az gyári fejegységet áramtalanítás után.
3: Ellenőrizze az összes interfész csatlakozás helyességét áramtalanított állapotban.

Csatlakozás és csatlakozási sorrend:
1: Ellenőrizze az interfész beállításait és hardverkonfigurációját áramtalanított állapotban.
2: Ellenőrizze a rádiócsatlakozó kábel áramtalanított állapotú konfigurációját.
3: Csatlakoztassa a rádiócsatlakozó kábelt az utólagos fejegység kezelési útmutatója szerint.
4: Csatlakoztassa az összes többi csatlakozást az utólagos fejeygség kezelési útmutatója szerint.
5: Csatlakoztassa a teljes berendezést a járműhöz úgy, hogy a főcsatlakozás utoljára történik. (legvégén csatlakoztatni az autóhoz)
6: Az interfész szoftveres konfigurálása a cikk szövegében és a kézikönyvben található utasítások szerint.
7: Konfigurálja az utólagos felszerelést az utólagos felszerelés kormánykerék távirányító/kamera/FSE/antenna fantomtáp és egyebek használati utasítása szerint.
8: A kormánytávkapcsoló és a jármű működési tesztje

Változtatások az interfész és a rádiócsatlakozó kábel konfigurációjában:
1: áramtalanított állapotú konfiguráció módosítása
2: Újracsatlakozás lásd fent 5-8

Az interfész vagy a jármű meghibásodása esetén:
1: Telepítse újra az gyári fejegységet
2: Működtesse a gyári fejegységet
3: Állítsa be a CAN-busz leállítását
4: Ellenőrizze az interfész hardverkonfigurációját
5: Újracsatlakozás a CAN-busz leállása után, lásd a fenti 5. és 6. pontot

A tájékoztató szövegben vagy a kézikönyvben megadott további csatlakozások, csatlakozásmódosítások, alternatív csatlakozások, laza kábelek csatlakozásai vagy meglazult kábelek csatlakozóhosszabbításai csak tájékozódási célokat szolgálnak, és a képzett szakszerelő tájékoztatását szolgálják.

További csatlakozások, a kábelköteg kábelkonfigurációjának módosítása vagy alternatív csatlakozások vagy csatlakozási bővítmények használata:
1: A csatlakoztatást és a változtatásokat kizárólag képzett szakember végezheti el.
2: A csatlakozásokat és a módosításokat a csatlakoztatás előtt ellenőrizni kell a gyártói jóváhagyások vagy a gyártói garanciális feltételek tekintetében, amelyeket a módosítások érinthetnek.
3: A csatlakozások és módosítások működését és helyességét ellenőrizni kell úgy, hogy a csatlakoztatás előtt megmérik és összehasonlítják a jármű kábelkiosztási diagramjával.
4: A csatlakoztatásokat és módosításokat a felhasználó saját felelősségére végzi, a működés garanciája nélkül.
5: A csatlakozásokat és módosításokat a felhasználó saját felelősségére végzi, a ​járműhöz, az utólagos felszereléshez vagy az interfészhez.
6: Az előre összeszerelt kábelköteg módosítása érvénytelenítheti a termék garanciáját.
