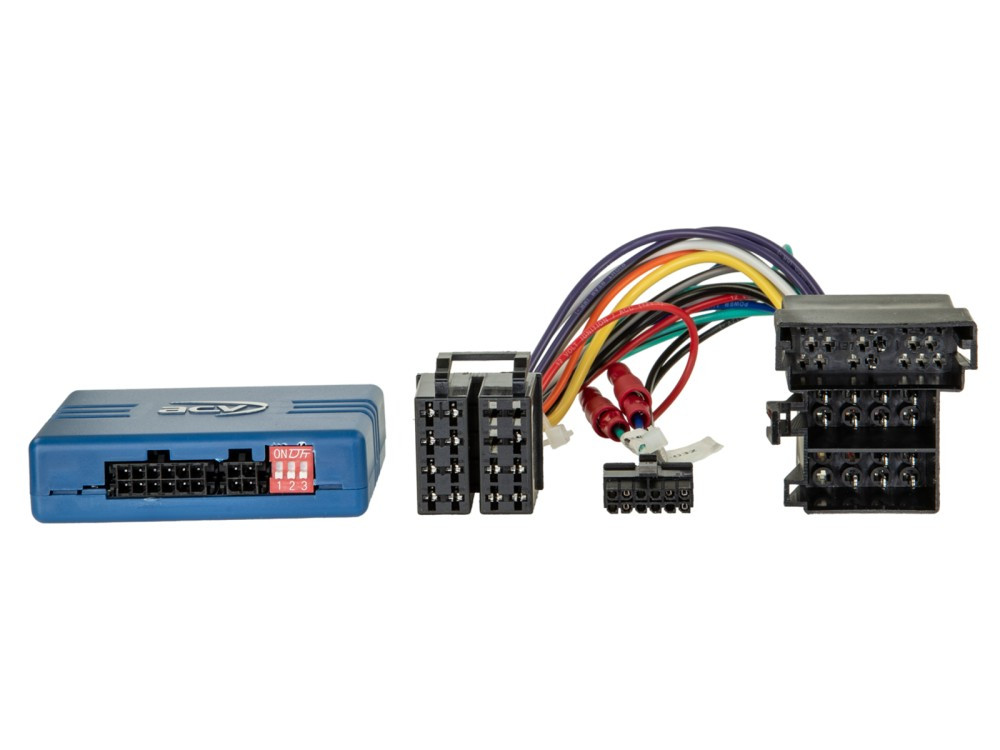

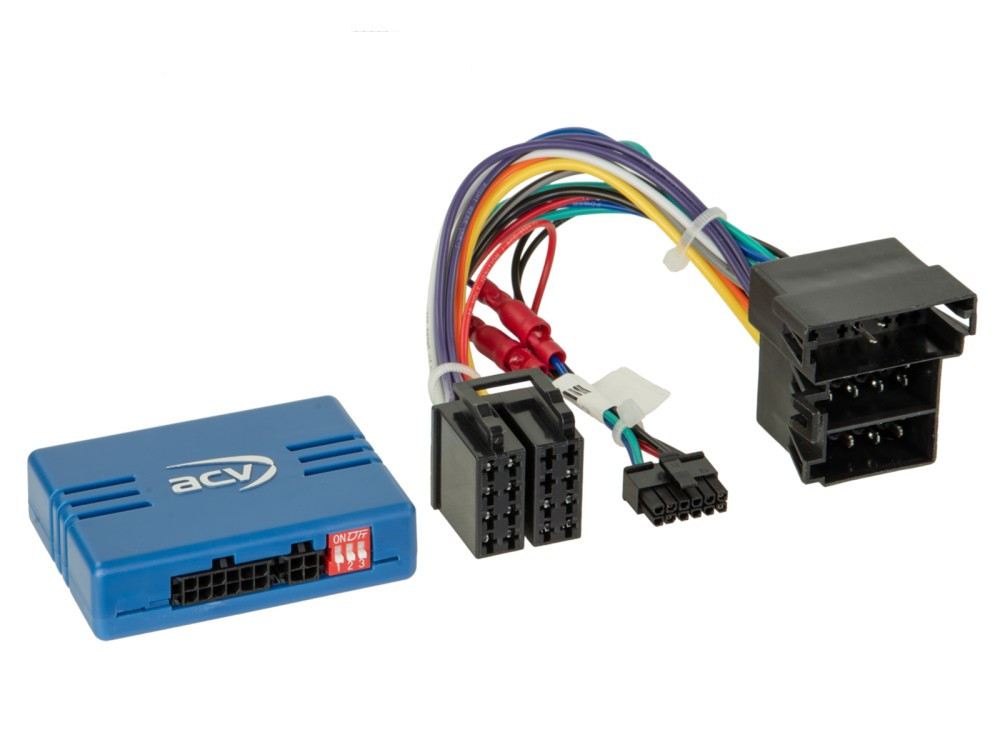

Analóg csatlakozó: ISO / Mini ISO

Kérjük, ellenőrizze azt is, hogy a megadott eredeti gyári rádiók valamelyike ​​be volt-e szerelve járművébe, illetve megfelel-e az alábbi leírásnak az autó konfigurációja:

1.  Gyári rádió nélküli műszerfalú járművek, amelyek rádiós előkészítéssel rendelkeznek

2. +12 V gyújtási árammal és analóg kormánytávkapcsolóval rendelkező járművek a mini-ISO csatlakozó 10/11/12 SWC1/GND/SWC2 tűjében

3  Gyári-fejegység nélküli járművek

4.  A Daiichi OEM gyári fejegységgel rendelkező járművek, amelyek színes kábelekkel közvetlenül vannak bekötve:

telepítés előtt ellenőrizze az analóg jeleket a gyári-eszközzel > 2. tétel képe

3. érintkező: Föld GND kézifékjel
4. érintkező: Sebességjelző
5. érintkező: +12V világítás 58. kapocs
8. érintkező: SWC GND
9. tű: 1. kulcs (key) > zöld
10. tű: 2. kulcs (key) > kék
19. érintkező: +12V irányváltó jel
28. érintkező: Földelt GND némító jel
42. tű: +12V gyújtás 15. kapocs

Adaptációs T-kábel készlet szükséges - Citroen/Dodge/Fiat/Jeep/Opel/Peugeot 52Pin 57-1095

Alkalmas a következő járművekhez:

Citroën
Citroen Jumper (250) 2014.05.-2022.10
Citroen Jumper (250) 2022.10.-2024.06
Citroen e-Jumper (259) 2021.10 - 2024.06
Citroen relé (250) 2006-2024

Fiat
Fiat Ducato (ZAF 250) 2014.05.-2021.11.

Opel
Opel Movano Cargo C (Y) 2021/10 - 2024/01
Opel Movano Electric Cargo C (Y) 2021/10 - 2024/01

Peugeot
Peugeot Boxer (Y) 2014.09.-2019.12
Peugeot Boxer (Y) 2018.08 - 2024
Peugeot e-Boxer (Y) 2021.10 - 2024

Előfordulhat, hogy az újraimportált vagy eltérő szoftverrel rendelkező járművek nem kompatibilisek a funkciókkal.

Kormánykerék távirányító csatlakozókábel a következő rádiógyártókhoz:

Multilead különféle eszközök 42arc100Alpine 3,5 mm-es jack csatlakozó 42arc101
Blaupunkt 2010> 3,5 mm-es jack csatlakozó 42arc107
Blaupunkt 2010> Key1 / Key2 / (GND) csatlakozás 42arc000
Kína HU Key1 / Key2 / (GND) csatlakozás 42arc000
Clarion 3,5 mm-es jack csatlakozó 42arc104
Digital Dynamics egykábeles csatlakozás 42arc108
ESX Key1 / Key2 csatlakozás 42arc000
JVC 3,5 mm-es jack csatlakozó 42arc104
JVC egykábeles csatlakozás 42arc105
Kenwood egykábeles csatlakozás 42arc105
Kenwood 2017> 3,5 mm-es jack csatlakozó 42arc107
Kenwood 2020> Key1 / Key2 / GND csatlakozás 42arc000
Pioneer 3,5 mm-es jack csatlakozó 42arc107
Pioneer AVH/DMH/SPH 3,5 mm-es jack csatlakozó 42arc1072
Snooper Key1 / Key2 kapcsolat 42arc000
Sony 3,5 mm-es jack csatlakozó 42arc107
XZent egykábeles csatlakozás 42arc108
Zenec egykábeles csatlakozás 42arc108

Általános telepítési utasítások:

1: Ellenőrizze az gyári fejegység összes működési és járműbeállítási funkcióját.
2: Csatlakoztassa le az gyári fejegységet áramtalanítás után.
3: Ellenőrizze az összes interfész csatlakozás helyességét áramtalanított állapotban.

Csatlakozás és csatlakozási sorrend:
1: Ellenőrizze az interfész beállításait és hardverkonfigurációját áramtalanított állapotban.
2: Ellenőrizze a rádiócsatlakozó kábel áramtalanított állapotú konfigurációját.
3: Csatlakoztassa a rádiócsatlakozó kábelt az utólagos fejegység kezelési útmutatója szerint.
4: Csatlakoztassa az összes többi csatlakozást az utólagos fejeygség kezelési útmutatója szerint.
5: Csatlakoztassa a teljes berendezést a járműhöz úgy, hogy a főcsatlakozás utoljára történik. (legvégén csatlakoztatni az autóhoz)
6: Az interfész szoftveres konfigurálása a cikk szövegében és a kézikönyvben található utasítások szerint.
7: Konfigurálja az utólagos felszerelést az utólagos felszerelés kormánykerék távirányító/kamera/FSE/antenna fantomtáp és egyebek használati utasítása szerint.
8: A kormánytávkapcsoló és a jármű működési tesztje

Változtatások az interfész és a rádiócsatlakozó kábel konfigurációjában:
1: áramtalanított állapotú konfiguráció módosítása
2: Újracsatlakozás lásd fent 5-8

Az interfész vagy a jármű meghibásodása esetén:
1: Telepítse újra az gyári fejegységet
2: Működtesse a gyári fejegységet
3: Állítsa be a CAN-busz leállítását
4: Ellenőrizze az interfész hardverkonfigurációját
5: Újracsatlakozás a CAN-busz leállása után, lásd a fenti 5. és 6. pontot

A tájékoztató szövegben vagy a kézikönyvben megadott további csatlakozások, csatlakozásmódosítások, alternatív csatlakozások, laza kábelek csatlakozásai vagy meglazult kábelek csatlakozóhosszabbításai csak tájékozódási célokat szolgálnak, és a képzett szakszerelő tájékoztatását szolgálják.

További csatlakozások, a kábelköteg kábelkonfigurációjának módosítása vagy alternatív csatlakozások vagy csatlakozási bővítmények használata:
1: A csatlakoztatást és a változtatásokat kizárólag képzett szakember végezheti el.
2: A csatlakozásokat és a módosításokat a csatlakoztatás előtt ellenőrizni kell a gyártói jóváhagyások vagy a gyártói garanciális feltételek tekintetében, amelyeket a módosítások érinthetnek.
3: A csatlakozások és módosítások működését és helyességét ellenőrizni kell úgy, hogy a csatlakoztatás előtt megmérik és összehasonlítják a jármű kábelkiosztási diagramjával.
4: A csatlakoztatásokat és módosításokat a felhasználó saját felelősségére végzi, a működés garanciája nélkül.
5: A csatlakozásokat és módosításokat a felhasználó saját felelősségére végzi, a ​járműhöz, az utólagos felszereléshez vagy az interfészhez.
6: Az előre összeszerelt kábelköteg módosítása érvénytelenítheti a termék garanciáját.
