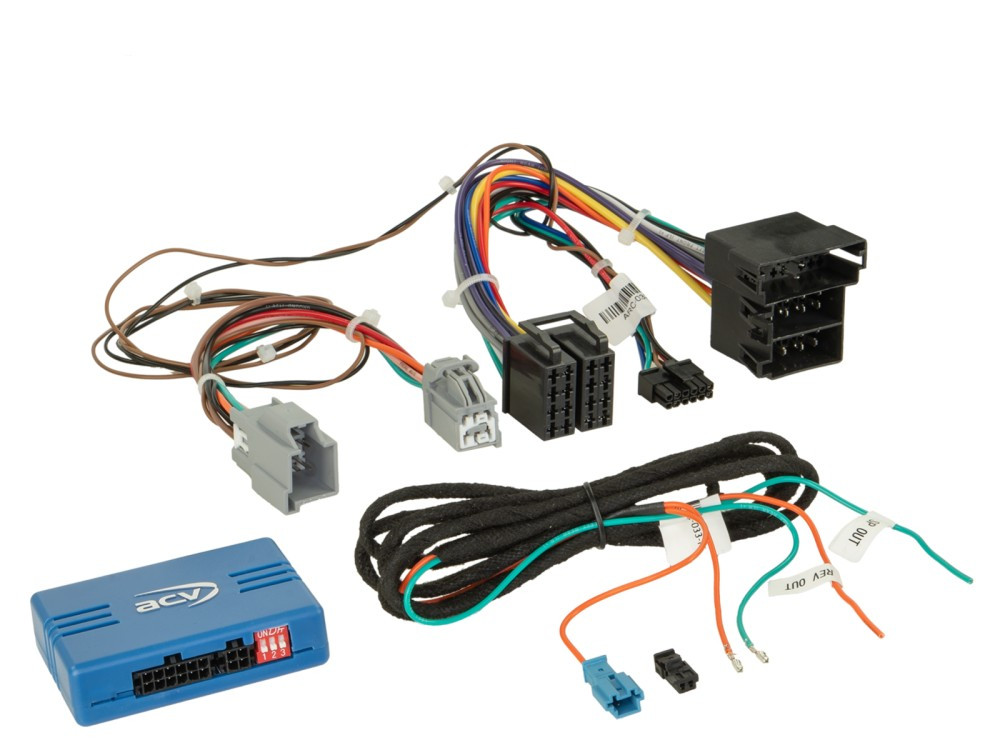

Analóg csatlakozó:

Csatlakozás: 12 tűs / 24 tűs / 6 tűs Dacia csatlakozó

Szükség esetén állítsa be a szürke gyári dugók kódolását/útvonalát a műhely felszerelésével >

Járművek 2018> piros +12V gyújtási áram 15. kapocs biztosítékdoboz biztosítva > ha szükséges
Járművek 2018> Interfész piros +12V gyújtási áram 15. kapocs biztosítékdoboz biztosítva > ha szükséges

Opel járművek Navi 50 Intellilink OEM navigációval / OEM tolatókamerával:
Járművek Fiat / Nissan / Renault ANATEL / LG Media-Nav / Media Nav Evo OEM navigáció / OEM tolatókamera:

Ellenőrizze a 24 tűs csatlakozót úgy, hogy megméri az OEM-eszközzel történő telepítés előtt:
Feszültségátalakító 12 V > 6 V 1,5 A max. > Cikkszám: 30.3520-04

9. érintkező: +6 V tápfeszültségű OEM kamera
21. tű: Földi GND OEM kamera
10. tű: Videó +
22. tű: Videó -

Járművek Opel Vivaro Navi 80 Intellilink OEM Navigációval:
Renault Trafic járművek R-Link OEM navigációval:

kormánytávkapcsoló Nissan/Opel/Renault 12 tűs Dacia/32 tűs Nissan > Cikkszám: 42srn008

Alkalmas a következő járművekhez:

Dacia
Dacia Dokker (SD) 2012.12 - 2017.03
Dacia Dokker (SD) 2017.03 - 2021.11 ****
Dacia Dokker Stepway (SD) 2014.11 - 2017.03 ****
Dacia Dokker Stepway (SD) 2017.03 - 2020.11
Dacia Duster (SD) 2013.11 - 2017.12
Dacia Duster (SR) 2018.01 - 2021.07 ****
Dacia Duster (SR) 2021.09 - 2024*****
Dacia Lodgy (SD) 2012.06 - 2021.06 ****
Dacia Lodgy Stepway (SD) 2014.11 - 2021.06 ****
Dacia Logan MCV (SD) 2013.07 - 2020.09 ****
Dacia Sandero (SD) 2013.01 - 2020.09 ****
Dacia Sandero Stepway (SD) 2013.01 - 2020.09 ****

Fiat
Fiat Talento (ZAF 296) 2016.07 - 2021.10 *

Mercedes
Mercedes Citan (W415) 2012.10 - 2020.12

Nissan
Nissan NV300 (4/J4) 2016.11.11 - 2019.06 *
Nissan NV300 (4/J4) 2019.06 - 2021.09 *
Nissan NV300 (4/J4) 2021.05 - 2021.09*
Nissan NV400 (M) 2014.07 - 2020.07.
Nissan NV400 (M) 2020.07 - 2021.12
Nissan Primastar (4/F4/J4) 2011.01 - 2015.05 *

Opel
Opel Movano B (X62) 2013.10 - 2019.09 **
Opel Movano B (X62) 2019.10 - 2021.08 **
Opel Vivaro B (X82) 2014.06 - 2019.01 **

Renault
Renault Captur (R) 2013.06 - 2017.03 *
Renault Captur (R) 2017.03 - 2019.12
Renault Clio IV (X98) 2012.11.11 - 2016.06 **
Renault Clio IV (X98) 2016.06 - 2020.12 **
Renault Kangoo (W) 2013.03 - 2020.12
Renault Master III (M) 2014.09 - 2018.08 *
Renault Master III Z.E. (M) 2018.06 - 2020.06 *
Renault Master III (M) 2019.10 - 2024*
Renault Trafic III (J/JL) 2014.09 - 2019.07 *
Renault Trafic III (J/JL) 2019.09 - 2022.03 *
Renault Twingo (N) 2012.01 - 2014.07 ***

Kormánykerék távirányító

*Media Nav / Media Nav Evo OEM navigációval rendelkező járművek
*Járművek 1-DIN OEM eszközzel fekete, elülső AUX/USB 2 x króm forgatógombbal
** Navi 50 Intellilink OEM navigációval felszerelt járművek elülső USB/AUX / Media Nav OEM navigációval
**Járművek 1-DIN OEM eszközzel, fekete, elülső AUX/USB 2 x króm forgatógombbal
***Járművek 1-DIN OEM-eszközzel, fekete, elülső USB-vel
***Járművek 1-DIN OEM-eszközzel ezüst, elülső USB-vel > Cikkszám: 42srn008
****Járművek 2017> Visteon RO13-X07 OEM-eszközzel CAN-busz nélkül > Cikkszám: 42a-1254-011
*****Rádiós előkészítéssel ellátott járművek

Csatlakozókábel a következő rádiógyártókhoz:

Multilead különféle eszközök: 42arc100

Előfordulhat, hogy az újraimportált vagy eltérő szoftverrel rendelkező járművek funkciója nem kompatibilis.

Általános telepítési utasítások:

1: Ellenőrizze az gyári fejegység összes működési és járműbeállítási funkcióját.
2: Csatlakoztassa le az gyári fejegységet áramtalanítás után.
3: Ellenőrizze az összes interfész csatlakozás helyességét áramtalanított állapotban.

Csatlakozás és csatlakozási sorrend:
1: Ellenőrizze az interfész beállításait és hardverkonfigurációját áramtalanított állapotban.
2: Ellenőrizze a rádiócsatlakozó kábel áramtalanított állapotú konfigurációját.
3: Csatlakoztassa a rádiócsatlakozó kábelt az utólagos fejegység kezelési útmutatója szerint.
4: Csatlakoztassa az összes többi csatlakozást az utólagos fejeygség kezelési útmutatója szerint.
5: Csatlakoztassa a teljes berendezést a járműhöz úgy, hogy a főcsatlakozás utoljára történik. (legvégén csatlakoztatni az autóhoz)
6: Az interfész szoftveres konfigurálása a cikk szövegében és a kézikönyvben található utasítások szerint.
7: Konfigurálja az utólagos felszerelést az utólagos felszerelés kormánykerék távirányító/kamera/FSE/antenna fantomtáp és egyebek használati utasítása szerint.
8: A kormánytávkapcsoló és a jármű működési tesztje

Változtatások az interfész és a rádiócsatlakozó kábel konfigurációjában:
1: áramtalanított állapotú konfiguráció módosítása
2: Újracsatlakozás lásd fent 5-8

Az interfész vagy a jármű meghibásodása esetén:
1: Telepítse újra az gyári fejegységet
2: Működtesse a gyári fejegységet
3: Állítsa be a CAN-busz leállítását
4: Ellenőrizze az interfész hardverkonfigurációját
5: Újracsatlakozás a CAN-busz leállása után, lásd a fenti 5. és 6. pontot

A tájékoztató szövegben vagy a kézikönyvben megadott további csatlakozások, csatlakozásmódosítások, alternatív csatlakozások, laza kábelek csatlakozásai vagy meglazult kábelek csatlakozóhosszabbításai csak tájékozódási célokat szolgálnak, és a képzett szakszerelő tájékoztatását szolgálják.

További csatlakozások, a kábelköteg kábelkonfigurációjának módosítása vagy alternatív csatlakozások vagy csatlakozási bővítmények használata:
1: A csatlakoztatást és a változtatásokat kizárólag képzett szakember végezheti el.
2: A csatlakozásokat és a módosításokat a csatlakoztatás előtt ellenőrizni kell a gyártói jóváhagyások vagy a gyártói garanciális feltételek tekintetében, amelyeket a módosítások érinthetnek.
3: A csatlakozások és módosítások működését és helyességét ellenőrizni kell úgy, hogy a csatlakoztatás előtt megmérik és összehasonlítják a jármű kábelkiosztási diagramjával.
4: A csatlakoztatásokat és módosításokat a felhasználó saját felelősségére végzi, a működés garanciája nélkül.
5: A csatlakozásokat és módosításokat a felhasználó saját felelősségére végzi, a ​járműhöz, az utólagos felszereléshez vagy az interfészhez.
6: Az előre összeszerelt kábelköteg módosítása érvénytelenítheti a termék garanciáját.
