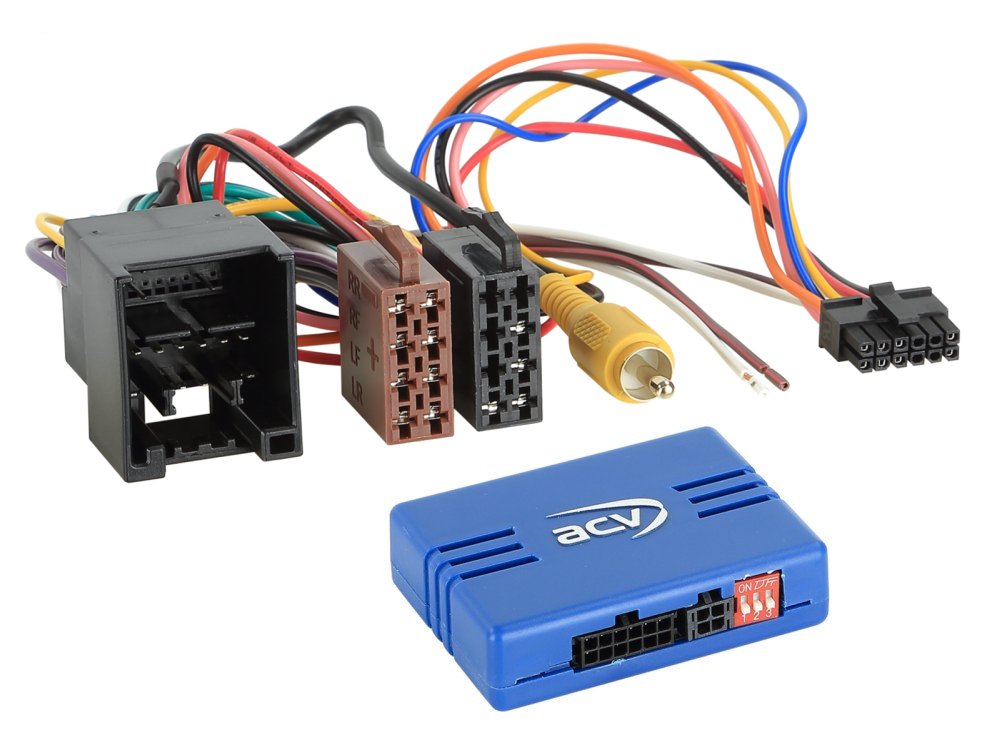

Ford kormánykerék távirányító adapter 42a-1124-000

Őrizze meg az eredeti kormánykerék távirányító funkcióit, amikor a gyári rádiót utángyártott rádióra cseréli.

A jármű felszereltségétől, funkcionalitásától és szoftverétől függően egyes vezérlési funkciók elveszhetnek, vagy más funkciók helyettesíthetik azokat.

Hasonlítsa össze a bemutatott adaptercsatlakozókat a járművében találhatókkal, és győződjön meg arról, hogy vizuálisan és műszakilag kompatibilisek.

Kérjük, ellenőrizze azt is, hogy a megadott eredeti gyári rádiók egyike be van-e szerelve a járművébe.

A végső beszerelés előtt ellenőrizze a jármű funkcióit, beállításait és a kormánykerék távirányítóját a megfelelő működés szempontjából.

Ügyfélszolgálatunk örömmel segít a választásban.
82/424-954

Megjegyzés:

CAN-busz

Csatlakozás: 32 tűs Ford csatlakozó > Cikkszám: 42cx11
Csatlakozás: OEM kamera > Cinch(m) sárga

Ellenőrizze az utólagosan beszerelhető eszköz DIP-kapcsolójának beállítását

OEM tolatókamera:
A OEM eszközhöz való csatlakoztatás előtt ellenőrizze a csatlakozás helyes bekötését a vezetékek mérésével.

Villámló kamerakép hibaelhárítása:
Videó(-): Rendelje hozzá a 25-ös és a 24-es lábat

Ellenőrizze a PDC hanglejátszását:
A lejátszás nem minden járműben támogatott

A következő járműhöz alkalmas:

Ford Transit V363 (FAC/FAD) 2019.06 - 2020.08 *
Ford Transit V363 (FAC/FAD) 2020.08 - 2024 *
Ford Transit Custom (FAC/FAD) 2018.01 - 2023.06
Ford Transit Custom (FAC/FAD) 2023.07 - 2024
Ford Transit Connect (PJ2) 2018.06 - 2024

A következő jeleket biztosítjuk:

Az újraimportált járművek vagy az eltérő szoftverrel rendelkező járművek funkcionálisan inkompatibilisek lehetnek.

Rózsaszín: +12V gyújtáskivezetés 15 1,5A max.
Narancssárga: +12V világítás 58-as csatlakozó 0,1A max.
Fehér: +12V tolatójel 1,5A max.
Sárga/zöld sárga/piros: sebességjel

Kormánykerék távirányítója

*A +12V gyújtásáram 15-ös csatlakozója nem minden járműben támogatott.
*2020-as és újabb járművek. A működés nem garantált.

Csatlakozókábel a következő rádiógyártókhoz:

Többkábeles, különféle eszközökhöz > Cikkszám: 42arc100

Alpine 3,5 mm-es jack csatlakozó > Cikkszám: 42arc101
Blaupunkt 2010 > 3,5 mm-es jack csatlakozó > Cikkszám: 42arc107
Blaupunkt 2010 > Key1 / Key2 / (GND) csatlakozó > Cikkszám: 42arc000
China HU Key1 / Key2 / (GND) csatlakozó > Cikkszám: 42arc000
Clarion 3,5 mm-es jack csatlakozó > Cikkszám: 42arc104
Digital Dynamics egykábeles csatlakozó Cikkszám: 42arc108
ESX Key1 / Key2 csatlakozó > Cikkszám: 42arc000
JVC 3,5 mm-es jack csatlakozó > Cikkszám: 42arc104
JVC egykábeles csatlakozó > Cikkszám: 42arc105
Kenwood egykábeles csatlakozó > Cikkszám: 42arc105
Kenwood 2017 > 3,5 mm-es jack csatlakozó > Cikkszám: 42arc107
Kenwood 2020 > Key1 / Key2 / GND csatlakozó > Cikkszám: 42arc000
Pioneer 3,5 mm-es jack csatlakozó > Cikkszám: 42arc107
Pioneer AVH/DMH/SPH 3,5 mm-es jack csatlakozó > Cikkszám: 42arc1072
Snooper Key1 / Key2 csatlakozó > Cikkszám: 42arc000
Sony 3,5 mm-es jack csatlakozó > Cikkszám: 42arc107
XZent egykábeles csatlakozó > Cikkszám: 42arc108
Zenec egykábeles csatlakozó > Cikkszám: 42arc108

Általános telepítési utasítások:

Ellenőrzés:

1: Ellenőrizze az OEM eszköz összes működési funkcióját és járműbeállítását.
2: Szerelje szét az OEM eszközt kikapcsolt állapotban.
3: Kikapcsolt állapotban ellenőrizze az összes interfész csatlakozás helyességét és folytonosságát.

Csatlakoztatás és csatlakoztatási sorrend:
1: Kikapcsolt állapotban állítsa be az interfész beállításait és a hardverkonfigurációt.
2: Ellenőrizze a rádió csatlakozókábelének konfigurációját.
3: Csatlakoztassa a rádió csatlakozókábelét az utángyártott eszköz kézikönyve szerint.
4: Csatlakoztassa az összes többi csatlakozást az utángyártott eszköz kézikönyve szerint.
5: Csatlakoztassa a teljes berendezést a járműhöz, ügyelve arra, hogy a tápcsatlakozás csatlakozzon utoljára.
6: Konfigurálja az eszköz szoftverét. Interfészek a termékleírásban és a felhasználói kézikönyvben található utasítások szerint
7: Konfigurálja az utólag beszerelhető eszközt az utólag beszerelhető eszköz használati utasítása szerint (kormánykerék-távirányító/kamera/kihangosító autóskészlet/antenna fantomtáp stb.)
8: A kormánykerék-távirányító és a jármű funkcionális tesztje

Az interfész és a rádió csatlakozókábelének hardverkonfigurációjának módosításai:
1: Változtatások elvégzése kikapcsolt tápellátás mellett
2: A módosítások utáni csatlakoztatáshoz lásd a fenti 5-8. pontot

Az interfész vagy a jármű meghibásodása esetén:
1: Visszatérés az OEM eszközhöz
2: Az OEM eszköz működtetése
3: CAN-busz pihentetésének létrehozása
4: Az interfész hardverkonfigurációjának ellenőrzése
5: CAN-busz pihentetés utáni csatlakoztatáshoz lásd a fenti 5-8. pontot

A tájékoztató szövegben vagy a kezelési kézikönyvben megadott csatlakozások, csatlakozásmódosítások, alternatív csatlakozások, laza kábelek csatlakozásai vagy laza kábelek csatlakozóhosszabbításai csak útmutatóként szolgálnak, és képzett személyzet tájékoztatására szolgálnak.

További csatlakozások, a kábelköteg-konfiguráció módosítása, vagy alternatív csatlakozások vagy csatlakozásbővítések használata:
1: A csatlakozásokat és módosításokat csak képzett személyzet végezheti.
2: A csatlakozások és módosítások elvégzése előtt ellenőrizze a gyártó által jóváhagyott vagy garantált feltételeket, amelyeket a módosítások befolyásolhatnak.

A következő információk a termék gyártójára vonatkoznak:
Gyártó: acv GmbH
Márkanevek: acv, In bay
Gyártó címe: Strassburger Allee 10-12, 41812 Erkelenz, Németország
Gyártó elérhetősége: Ez az e-mail-cím a szpemrobotok elleni védelem alatt áll. Megtekintéséhez engedélyeznie kell a JavaScript használatát.;
