Kormánykerék-távirányító adapter Dacia / Fiat / Mercedes / Nissan / Opel / Renault járművekhez

Őrizze meg eredeti kormánykerék-távirányító funkcióit, ha gyári rádióját utángyártott egységre cseréli.

A jármű felszereltségétől, az utángyártott egység funkcióitól és szoftverétől függően egyes funkciók nem érhetők el vagy kicserélhetők.

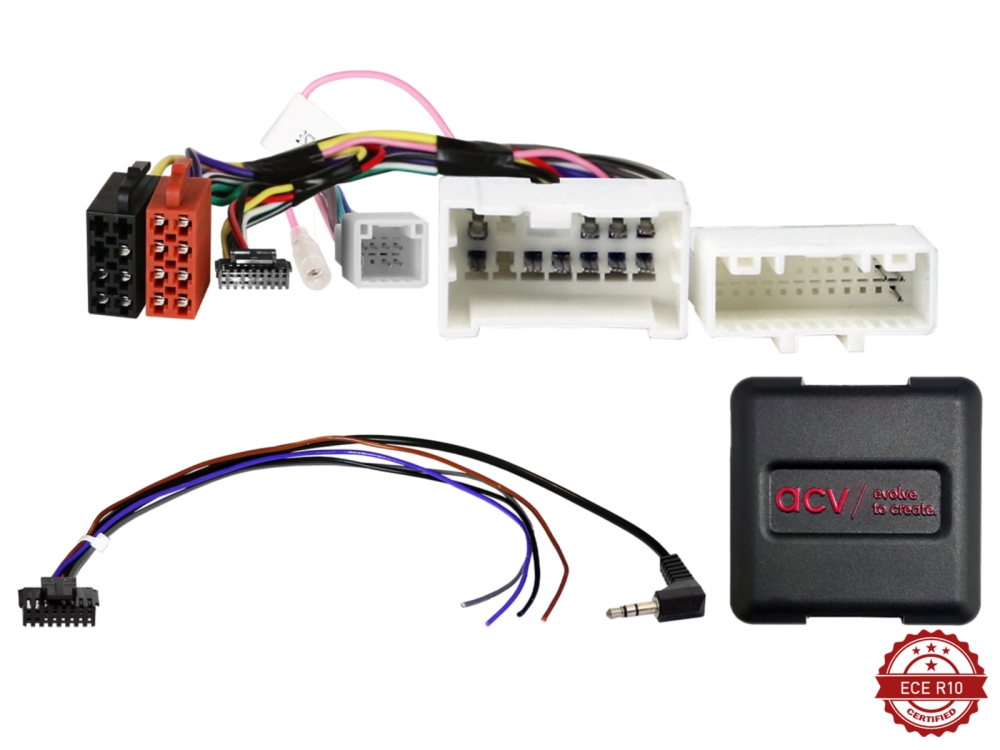

Hasonlítsa össze a képen látható adapter csatlakozóit a járművében találhatókkal, és győződjön meg arról, hogy vizuálisan és műszakilag is kompatibilisek.

Kérjük, ellenőrizze azt is, hogy a felsorolt ​​eredeti gyári rádiók egyike be van-e szerelve a járművébe.

A végleges beszerelés előtt tesztelje a jármű funkcióit, beállításait és a kormánykerék-távirányítót.

Ügyfélszolgálatunk örömmel segít a választásban.

82/424-954

Megjegyzés:

Analóg

Csatlakozás: 12-tűs / 24-tűs / 8-tűs Dacia csatlakozó

Csatlakozás: Gyári kormánykerék-távirányító > 3,5 mm-es jack / csupasz kábel

Szükség esetén műhelyszerszámokkal állítsa be a szürke gyári csatlakozó kódolását/kivezetését.

Dacia járművek Media Nav / Media Nav Evo OEM navigációval

2017-től kezdődő Dacia járművek Visteon RO13-X07 OEM egységgel CAN busz nélkül:
Dacia/Fiat/Opel/Nissan/Renault kormánykerék-távirányító 20 tűs / 32 tűs Nissan > Cikkszám: 42xvx007

Opel járművek Navi 50 Intellilink OEM navigációval, első USB/AUX csatlakozóval

Opel járművek Anatel 1-DIN OEM egységgel, fekete, első AUX/USB csatlakozóval és 2 krómozott forgógombbal

Opel járművek Navi 80 Intellilink OEM navigáció nélkül

Renault járművek R-Link OEM navigáció Silverbox nélkül

2018-tól kezdődő járművek:

Piros +12V gyújtáskapcsoló, 15-ös csatlakozó, biztosítékdoboz (szükség esetén biztosítékkal)

2018-tól kezdődő járművek:

Interfész, piros +12V gyújtáskapcsoló, 15-ös csatlakozó, biztosítékdoboz (szükség esetén biztosítékkal)

Járművek OEM navigáció / OEM tolatókamera:

A 24 tűs csatlakozó helyes kiosztását a beszerelés előtt ellenőrizze a gyári egységgel mérve.

9. tű: +6V tápegység az OEM kamerához

21. tű: Földelés (GND) az OEM kamerához

10. tű: Videó +

22. tű: Videó -

Feszültségátalakító +6V tápegység az OEM kamerához:

Feszültségátalakító 12V > 6V, max. 1,5A. > Cikkszám: 30.3520-04

DIP kapcsoló beállítások az utángyártott eszköz gyártója szerint (lásd a kezelési útmutatót)

A következő járművekhez alkalmas:

Dacia
Dacia Dokker (SD) 2012.12 - 2017.03
Dacia Dokker (SD) 2017.03 - 2021.11
Dacia Dokker Stepway (SD) 2014.11 - 2017.03
Dacia Dokker Stepway (SD) 2017.03 - 2020.11
Dacia Duster (SD) 2013.11 - 2017.12
Dacia Duster (SR) 2018.01 - 2021.07
Dacia Duster (SR) 2021.09 - 2024 *
Dacia Lodgy (SD) 2012.06 - 06.2021
Dacia Lodgy Stepway (SD) 2014.11 - 2021.06
Dacia Logan MCV (SD) 2013.07 - 2020.09
Dacia Sandero (SD) 2013.01 - 2020.09
Dacia Sandero Stepway (SD) 2013.01 - 2020.09

Fiat
Fiat Talento (ZAF 296) 2016.07 - 2021.10 **

Mercedes
Mercedes Citan (W415) 2012.10 - 2020.12

Nissan
Nissan NV300 (4/J4) 2016.11.11 - 2019.06 **
Nissan NV300 (4/J4) 2019.06 -  2021.09 **
Nissan NV300 (4/J4) 2021.05 - 2021.09 **
Nissan NV400 (M) 2014.07 - 2020.07
Nissan NV400 (M) 2020.07 - 2021.12
Nissan Primastar (4/F4/J4) 2011.01 - 2015.05 **

Opel
Opel Movano B (X62) 2013.10 - 2019.09 ***
Opel Movano B (X62) 2019.10 - 2021.08 ***
Opel Vivaro B (X82) 2014.06 - 2019.01 ***

Renault
Renault Captur (R) 2013.06 - 2017.03 **
Renault Captur (R) 2017.03 - 2019.12.
Renault Clio IV (X98) 2012.11 - 2016.06 ***
Renault Clio IV (X98) 2016.06 - 2020.12 ***
Renault Kangoo (W) 2013.03 - 2020.12
Renault Master III (M) 2014.09 - 2018.08 **
Renault Master III Z.E. (M) 2018.06 - 2020.06 **
Renault Master III (M) 2019.10 - 2024 **
Renault Trafic III (J/JL) 2014.09 - 2019.07 **
Renault Trafic III (J/JL) 2019.09 - 2022.03 **
Renault Twingo (N) 2012.01 - 2014.07 ****

A következő jelzések állnak rendelkezésre:

Az újraimportált járművek vagy az eltérő szoftverrel rendelkező járművek funkcionálisan inkompatibilisek lehetnek.

Kormánykerékre szerelhető távirányító

* Rádió előkészítéssel rendelkező járművek
** Media Nav / Media Nav Evo OEM navigációval rendelkező járművek
*** Navi 50 Intellilink OEM navigációval, első USB/AUX / Media Nav OEM navigációval rendelkező járművek
*** 1 DIN-es OEM egységgel (fekete) ellátott járművek, első AUX/USB és 2 krómozott forgógombbal
**** 1 DIN-es OEM egységgel (fekete) ellátott járművek, első USB

Általános telepítési utasítások:

Ellenőrizze:

1: Ellenőrizze az OEM egység összes működési funkcióját és járműbeállítását

2: Távolítsa el az OEM egységet feszültségmentes állapotban

3: Ellenőrizze az összes interfészcsatlakozás helyességét és folytonosságát feszültségmentes állapotban

Csatlakoztatás és csatlakoztatási sorrend:

1: Konfigurálja az interfészbeállításokat és a hardvert kikapcsolt állapotban

2: Ellenőrizze a rádiócsatlakozó kábel konfigurációját

3: Csatlakoztassa a rádiócsatlakozó kábelt az utángyártott egység használati utasítása szerint

4: Csatlakoztassa az összes többi csatlakozást az utángyártott egység használati utasítása szerint

5: Csatlakoztassa a teljes telepítést a járműhöz élő kapcsolattal Utolsó

6: Interfész szoftver konfigurálása a cikk szövegében és a felhasználói kézikönyvben található utasítások szerint

7: Az utólag beszerelhető eszköz konfigurálása az utólag beszerelhető eszköz (kormánykerék-távirányító/kamera/kihangosító rendszer/antenna fantomtáp és egyéb) kezelési útmutatója szerint

8: A kormánykerék-távirányító és a jármű működésének tesztelése

Az interfész és a rádió csatlakozókábelének hardverkonfigurációjának módosításai:

1: A módosítások elvégzése kikapcsolt tápellátás mellett.

2: A módosítások után a csatlakoztatási utasításokat lásd a fenti 5–8. lépésekben.

Az interfész vagy a jármű meghibásodása esetén:

1: Visszatérés az eredeti (OEM) eszközhöz.

2: Működtesse az eredeti (OEM) eszközt.

3: Állítsa a CAN-buszt készenléti üzemmódba.

4: Ellenőrizze az interfész hardverkonfigurációját.

5: A CAN-busz készenléti üzemmódba állítása után a csatlakoztatási utasításokat lásd a fenti 5–8. lépésekben.

A magyarázó szövegben vagy a kezelési útmutatóban meghatározott csatlakozások, csatlakozásmódosítások, alternatív csatlakozások, csupasz kábelek csatlakozásai vagy csupasz kábelek csatlakozóhosszabbításai csak útmutatóként és tájékoztatási célokat szolgálnak képzett személyzet számára.

A csatlakozások, csatlakozásmódosítások, alternatív csatlakozások, laza kábelek csatlakozásai vagy laza kábelek csatlakozáshosszabbításai kizárólag útmutatóként és tájékoztatásul szolgálnak képzett személyzet számára. További csatlakozások, a kábelköteg konfigurációjának módosításai, vagy alternatív csatlakozások vagy csatlakozáshosszabbítások használata:

1: A csatlakozásokat és módosításokat kizárólag képzett szakemberek végezhetik.

2: A csatlakozásokat és módosításokat a csatlakozás előtt ellenőrizni kell a gyártói jóváhagyások vagy a gyártói garanciális feltételek szempontjából, amelyeket a változtatások befolyásolhatnak.

3: A csatlakozásokat és módosításokat a csatlakozás előtt ellenőrizni kell működés és helyesség szempontjából méréssel és a jármű kapcsolási rajzával való összehasonlítással.

4: A csatlakozásokat és módosításokat saját felelősségre végzi, a működésre vonatkozó garancia nélkül.

5: A csatlakozásokat és módosításokat saját felelősségre végzi, a jármű, az utólag beszerelt eszköz vagy az interfész károsodására vonatkozó garancia nélkül.

6: Az előre összeszerelt kábelköteg módosításai érvényteleníthetik a termékgaranciát.

A következő információk a termék gyártójára vonatkoznak:
Gyártó: acv GmbH
Márkanevek: acv, In bay
Gyártó címe: Strassburger Allee 10-12, 41812 Erkelenz, Németország
