Kormánykerék-távirányító adapter Alfa Romeo / Citroen / Dodge / Fiat / Opel / Peugeot modellekhez

Őrizze meg eredeti kormánykerék-távirányító funkcióit, ha gyári rádióját utángyártott egységre cseréli.

A jármű felszereltségétől, az utángyártott egység funkcióitól és szoftverétől függően egyes funkciók nem érhetők el vagy kicserélhetők.

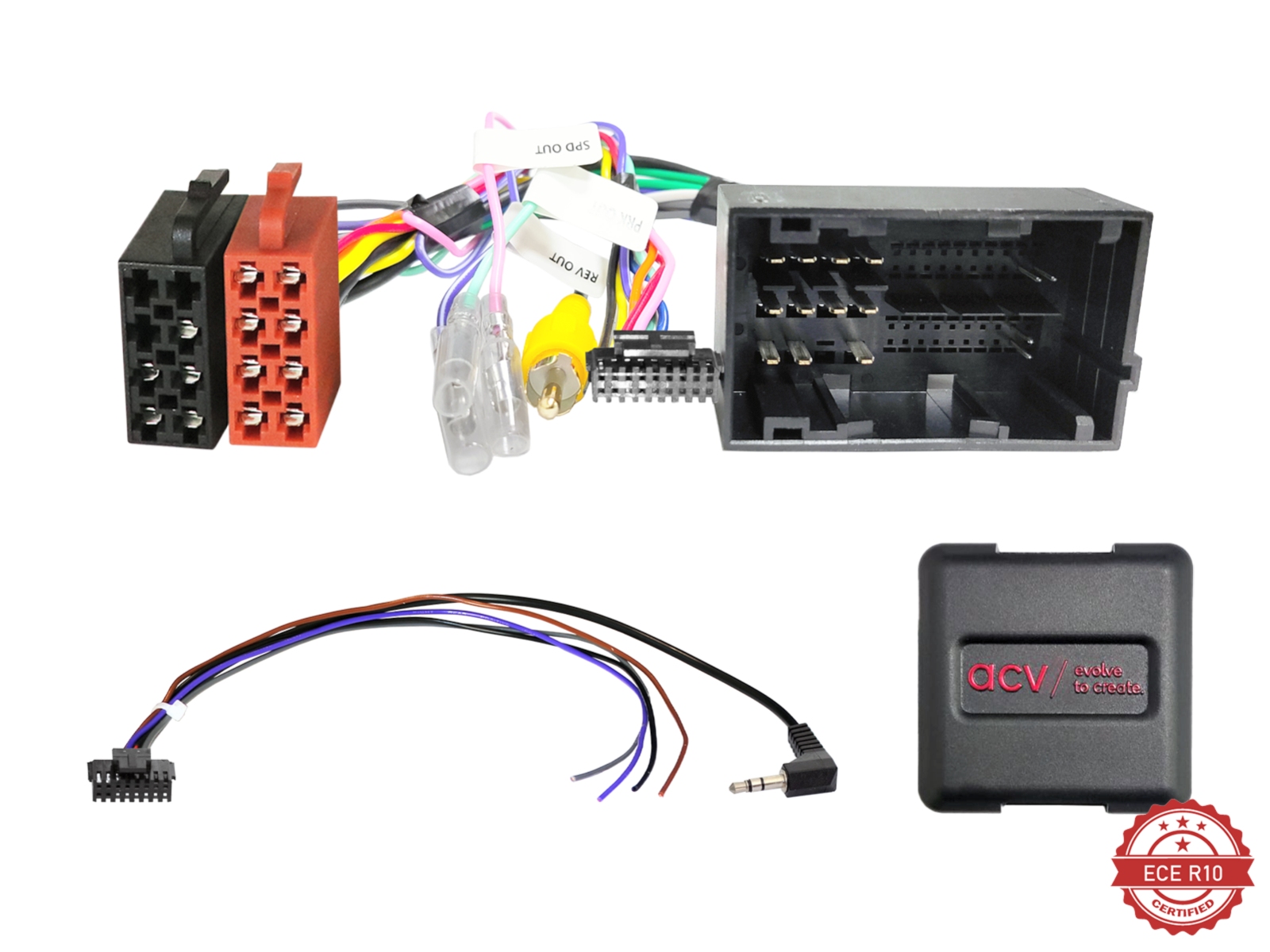

Hasonlítsa össze a képen látható adapter csatlakozóit a járművében találhatókkal, és győződjön meg arról, hogy vizuálisan és műszakilag is kompatibilisek.

Kérjük, ellenőrizze azt is, hogy a felsorolt ​​eredeti gyári rádiók egyike be van-e szerelve a járművébe.

A végleges beszerelés előtt tesztelje járműve funkcióinak, beállításainak és kormánykerék-távirányítóinak működését.

Ügyfélszolgálatunk örömmel segít a választásban.

82/424-954

Megjegyzés:

CAN busz

Csatlakozás: 52 tűs Fiat csatlakozó

Csatlakozás: OEM kormánykerék távirányító > 3,5 mm-es jack / csupasz kábel

Csatlakozás: OEM tolatókamera > RCA (apa) sárga tolatókamera bemenet

Continental 250VP1 / 250VP2 OEM egységgel rendelkező járművek
UConnect OEM egységgel rendelkező járművek
Daiichi OEM egységgel rendelkező járművek*

Kormánykerék távirányító gombjai:

2 x 4 rádióvezérlő funkció (első kormánykerék)

DIP kapcsolók beállításai az utángyártott eszköz gyártójának megfelelően (lásd a kezelési útmutatót)

A napi kilométer-számláló hibakijelzőjével rendelkező járművek a telepítés után > Állítsa be a DIP kapcsoló helyzetét kikapcsolt állapotban

5. DIP kapcsoló be / 6. DIP kapcsoló ki / fehér áthidaló vezeték nyitása vagy zárása

6. DIP kapcsoló be > 250VP1 OEM HU

5. DIP kapcsoló be > 250VP2 OEM HU
Fehér áthidaló vezeték nyitása > Blue&Me OEM funkció

5. DIP kapcsoló ki / 6. DIP kapcsoló ki / fehér áthidaló vezeték nyitása > Daiichi OEM eszköz

A CAN busz visszaállítása készenléti üzemmódba az átalakítás után

A folyamatosan hibakijelzővel és más szoftvercsomagokkal rendelkező járművek nem kompatibilisek

A fedélzeti számítógép járműbeállításai nem támogatottak***
A távolsági fényszóró asszisztens nem támogatott
A vezetéstámogató rendszerek nem támogatottak
A dátum/idő beállítása nem támogatott***

Az alábbi járműtípusokhoz alkalmazható:

Alfa Romeo
Alfa Romeo 4C (960) 2014.01 - 2018.08 **
Alfa Romeo Giulietta (940) 2013.10 - 2016 04
Alfa Romeo Giulietta (940) 2016.04 - 2021.12 **
Alfa Romeo MiTo (955) 2013.12 - 2016.08
Alfa Romeo MiTo (955) 2016.08 - 2018.08

Citroën
Citroen Jumper (250) 2014.05 - 2022.10 *
Citroen Jumper (250) 2022.10 - 2024.06 *
Citroen e-Jumper (259) 2021.10 - 2024.06 *
Citroen relé (250) 2006 - 2024

Dodge
Dodge Dart 2013 - 2016 ****
Dodge RAM 2013-2021 ****
Dodge RAM Promaster 2013 - 2021 *****
Dodge RAM Promaster City 2015 - 2021

Fiat
Fiat 500 (ZAF 312) 2016.07 - 2023
Fiat 500L (ZAF 199) 2012.10 - 2017.07
Fiat 500L (ZAF 199) 2017.07 - 2022.03
Fiat Doblo (ZAF 263) 2015.01 - 2022.06
Fiat Ducato (ZFA 250) 2014.05 - 2021.11 *

Opel
Opel Movano Cargo C (Y) 2021.10 - 2024.01 *
Opel Movano Electric Cargo C (Y) 2021.10 - 2024.01 *

Peugeot
Peugeot Boxer (Y) 2014.09 - 2019.12 *
Peugeot Boxer (Év) 2018.08 - 2024.06 *
Peugeot e-Boxer (Év) 2021.10 - 2024.06 *

A következő jelek állnak rendelkezésre:

Az újraimportált vagy eltérő szoftverrel rendelkező járművek funkcionálisan inkompatibilisek lehetnek.

Piros: +12V gyújtás 15-ös kivezetés

Narancssárga: +12V világítás 58-as kivezetés

Lila/fehér: +12V hátrameneti jel

Rózsaszín: Sebességjel

Zöld: Test (GND) kézifékjel

Kimeneti áramerősség: max. 250 mA

250 mA-nél nagyobb áramigény:

1 relé: Tekercsellenállás min. 75 ohm

2 relé: Tekercsellenállás min. 150 ohm

Kormánykerék-távirányító

*Daiichi OEM egységgel rendelkező járművek: Fekete vezetékekkel ellátott kábelköteg > Távolítsa el az adapter kábelkötegét a vezetőoldali rádiórekeszből
*Közvetlenül bekötött OEM Daiichi egységgel rendelkező járművek: A színes vezetékek nem kompatibilisek > Cikkszám: 42a-1094-018
**Continental érintőképernyős OEM egységgel rendelkező járművek

***Fedélzeti számítógép járműbeállításainak információs adaptere:

Információs adapter Citroen/Fiat/Opel/Peugeot 52 tűs Fiat VP1/VP2 > Cikkszám: 43uft01
****Kis monitorral rendelkező járművek
*****5"-os OEM monitorral rendelkező járművek
*****5"-os OEM navigációval rendelkező járművek

Általános telepítési utasítások:

Ellenőrzés:

1: Ellenőrizze az OEM eszköz összes működési funkcióját és járműbeállítását

2: Válassza le az OEM eszközt feszültségmentes állapotban
3: Ellenőrizze az összes interfészcsatlakozás helyességét és folytonosságát feszültségmentes állapotban

Csatlakoztatás és csatlakoztatási sorrend:

1: Konfigurálja az interfészbeállításokat és a hardverkonfigurációt bekapcsolt állapotban feszültségmentes

2: Ellenőrizze a rádió csatlakozókábelének konfigurációját

3: Csatlakoztassa a rádió csatlakozókábelét az utángyártott eszköz használati utasításának megfelelően

4: Csatlakoztassa az összes többi csatlakozást az utángyártott eszköz használati utasításának megfelelően

5: Csatlakoztassa a teljes telepítést a járműhöz, az élő csatlakozással a végén

6: Konfigurálja az interfész szoftvert a termékleírásban és a használati utasításban található utasítások szerint

7: Konfigurálja az utángyártott eszközt az utángyártott eszköz használati utasításának megfelelően a kormánykerék-távirányító/kamera/kihangosító rendszer/antenna fantomtáp és egyéb funkciók tekintetében

8: Tesztelje a kormánykerék-távirányítót és a járművet

Az interfész és a rádiócsatlakozó kábel hardverkonfigurációjának módosításai:

1: Kikapcsolt tápellátás mellett végezze el a módosításokat.

2: A módosítások elvégzése után lásd a fenti 5–8. lépéseket az újracsatlakozáshoz.

Az interfész vagy a jármű meghibásodása esetén:

1: Térjen vissza az OEM eszközhöz.

2: Működtesse az OEM eszközt.

3: Állítsa a CAN buszt készenléti üzemmódba.

4: Ellenőrizze az interfész hardverkonfigurációját.

5: A CAN busz készenléti üzemmódba állítása után lásd a fenti 5–8. lépéseket az újracsatlakozáshoz.

A magyarázó szövegben vagy a kezelési útmutatóban leírt csatlakozások, csatlakozásmódosítások, alternatív csatlakozások, csupasz kábelcsatlakozások vagy csupasz kábelhosszabbítók kizárólag útmutatóként és tájékoztatási célokat szolgálnak képzett személyzet számára.

A csatlakozások, csatlakozásmódosítások, alternatív csatlakozások, laza kábelcsatlakozások vagy laza kábelhosszabbítók kizárólag útmutatóként és tájékoztatási célokat szolgálnak képzett személyzet számára. További csatlakozások, a kábelköteg konfigurációjának módosítása, vagy alternatív csatlakozások vagy csatlakozóbővítések használata:

1: A csatlakozásokat és a módosításokat kizárólag képzett szakemberek végezhetik.

2: A csatlakozásokat és a módosításokat a csatlakozás előtt ellenőrizni kell a gyártói jóváhagyások vagy a gyártói garanciális feltételek szempontjából, amelyeket a változtatások befolyásolhatnak.

3: A csatlakozásokat és a módosításokat a csatlakozás előtt ellenőrizni kell működés és helyesség szempontjából méréssel és a jármű kapcsolási rajzával való összehasonlítással.

4: A csatlakozásokat és a módosításokat saját felelősségre végzi, a működésre vonatkozó garancia nélkül.

5: A csatlakozásokat és a módosításokat saját felelősségre végzi, a jármű, az utólag beszerelt eszköz vagy az interfész károsodására vonatkozó garancia nélkül.

6: Az előre összeszerelt kábelköteg módosításai érvényteleníthetik a termékre vonatkozó garanciát.

A következő információk a termék gyártójára vonatkoznak:
Gyártó: acv GmbH
Márkanevek: acv, In bay
Gyártó címe: Strassburger Allee 10-12, 41812 Erkelenz, Németország
Gyártó elérhetősége: Ez az e-mail-cím a szpemrobotok elleni védelem alatt áll. Megtekintéséhez engedélyeznie kell a JavaScript használatát.
