Hyundai - Kia kormány távkapcsoló interface 24/14 tűs rádiócstalkozós járművek 42xki004

Őrizze meg eredeti kormánykerék-távirányító funkcióit, ha gyári rádióját utángyártott egységre cseréli.

A jármű felszereltségétől, az utángyártott egység funkcióitól és szoftverétől függően egyes funkciók nem érhetők el vagy kicserélhetők.

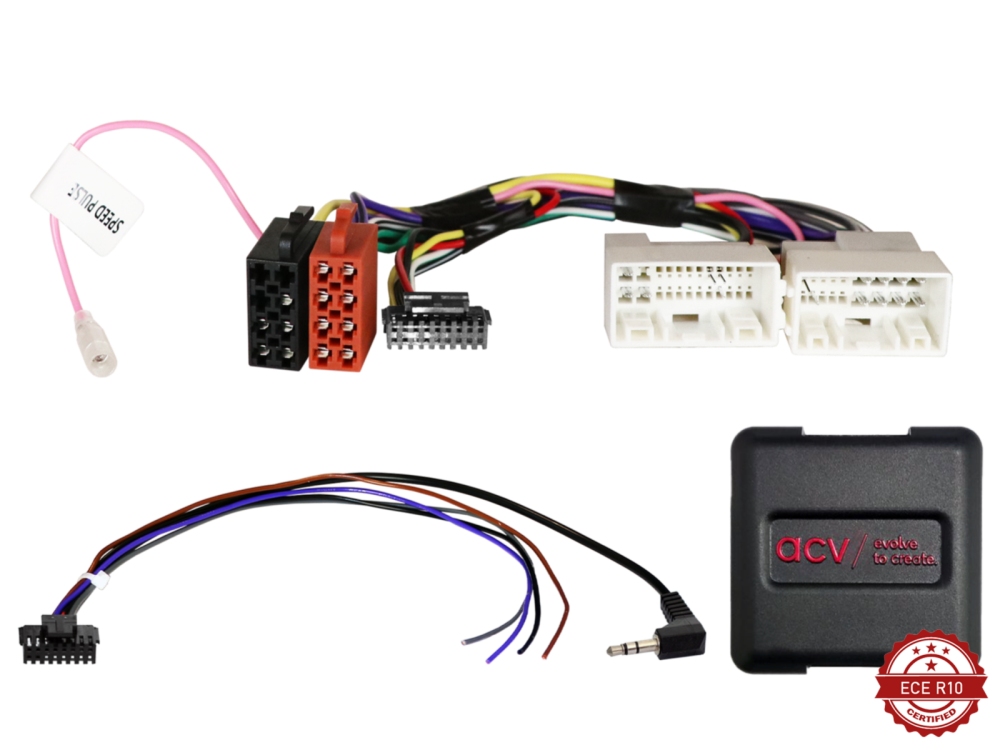

Hasonlítsa össze a képen látható adapter csatlakozóit a járművében találhatókkal, és győződjön meg arról, hogy vizuálisan és műszakilag is kompatibilisek.

Kérjük, ellenőrizze azt is, hogy a felsorolt ​​eredeti gyári rádiók egyike be van-e szerelve a járművébe.

A végleges beszerelés előtt tesztelje járműve funkcióinak, beállításainak és kormánykerék-távirányítóinak működését.

Ügyfélszolgálatunk örömmel segít a választásban.

81/424-954

Megjegyzés:

Analóg

Csatlakozás: 24-tűs / 18-tűs Hyundai csatlakozó

Csatlakozás: Gyári kormánykerék távirányító > 3,5 mm-es jack / csupasz kábel

Gyári hangrendszer nélküli járművek

Eltérő csatlakozókiosztású és gyári navigációval rendelkező járművek:

Csatlakoztatás előtt ellenőrizze a csatlakozó kiosztását, hogy elkerülje a jármű vagy az utángyártott egység meghibásodását vagy hibáját.

2016-os járművek > +12V gyújtás, 15-ös csatlakozó, biztosítékdoboz, szükség esetén biztosítékkal ellátva.

A DIP kapcsolók beállításai az utángyártott egység gyártója szerint (lásd a kezelési útmutatót).

A következő járművekhez alkalmas:

Hyundai
Hyundai Azera 2011 - 2017
Hyundai Elantra 2011 - 2015
Hyundai H1 (TQ) 2011.03 - 2018.08*
Hyundai H1 (TQ) 2018.08 - 2020.07*
Hyundai H350 2015.06 - 2019.12*
Hyundai i10 (IA) 2013.11 - 2016.12
Hyundai i10 (IA) 2017.01 - 2019.12 *
Hyundai i20 (GB) 2014.12 - 2018.06 *
Hyundai i20 (GB) 2018.07 - 2020.09 *
Hyundai i30 (GD/GDH) 2012.03 - 2015.05
Hyundai i30 (GD/GDH) 2015.05 - 2017.05
Hyundai i40 (VF) 2011.09 - 2015.05 **
Hyundai i40 (VF) 2015.05 - 2018.08 **
Hyundai i40 (VF) 2018.08 - 2019.07 **
Hyundai i45 2009-2014
Hyundai i800 2007 - 2021 *
Hyundai ix35 (EL) 2010.03 - 2013.09
Hyundai ix35 (EL) 2013.09 - 2015.07
Hyundai ix45 2013 - 2018*
Hyundai Santa Fe (DM) 2012.10 - 2015.11
Hyundai Santa Fe (DM) 2015.12 - 2018.08 *
Hyundai Sonata (YF) 2009 - 2014
Hyundai Tucson (TL) 2010.04 - 2015.06
Hyundai Tucson (TL) 2015.07 - 2018.07 **
Hyundai Tucson (TL) 2018.07 - 2020.12 **

Kia
Kia Cee'd (JD) 2012.06 - 2015.09
Kia Optima (TF) 2013.10 - 2015.10
Kia ProCee'd (JD) 2013.07 - 2015.09
Kia Sorento (XM) 2012.10 - 2015.03

A következő jelzések állnak rendelkezésre:

Az újraimportált járművek vagy az eltérő szoftverrel rendelkező járművek egyes funkciókban inkompatibilisek lehetnek.

Kormánykerék-távirányító

* 2016-tól gyári navigáció nélküli járművek
** Continental gyári navigációval felszerelt járművek

Általános telepítési utasítások:

Ellenőrzés:

1: Ellenőrizze az eredeti berendezés-eszköz összes működési funkcióját és járműbeállítását
2: Válassza le az eredeti berendezés-eszközt feszültségmentes állapotban
3: Ellenőrizze az összes interfészcsatlakozás helyességét és folytonosságát feszültségmentes állapotban

Csatlakoztatás és csatlakoztatási sorrend:

1: Konfigurálja az interfészbeállításokat és a hardverkonfigurációt feszültségmentes állapotban
2: Ellenőrizze a rádiócsatlakozó kábel konfigurációját
3: Csatlakoztassa a rádiócsatlakozó kábelt az utángyártott eszköz használati utasítása szerint
4: Csatlakoztassa az összes többi csatlakozást az utángyártott eszköz használati utasítása szerint
5: Csatlakoztassa a teljes telepítést a járműhöz, az élő csatlakozással utoljára
6: Konfigurálja az interfészszoftvert a termékleírásban és a használati utasításban található utasítások szerint
7: Konfigurálja az utángyártott eszközt az utángyártott eszköz használati utasítása szerint a kormánykerék-távirányító/kamera/kihangosító rendszer/antenna fantomtáp és egyéb funkciók tekintetében
8: Tesztelje a kormánykerék távirányítóját és a járművet

Az interfész és a rádió csatlakozókábel hardverkonfigurációjának módosításai:

1: Kikapcsolt állapotban végezze el a módosításokat.
2: A csatlakozás módosítása után lásd a fenti 5–8. lépéseket.

Az interfész vagy a jármű meghibásodása esetén:

1: Térjen vissza az OEM eszközhöz.
2: Működtesse az OEM eszközt.
3: Állítsa a CAN buszt készenléti üzemmódba.
4: Ellenőrizze az interfész hardverkonfigurációját.
5: A CAN busz készenléti üzemmódba állítása után lásd a fenti 5–8. lépéseket.

A magyarázó szövegben vagy a kezelési útmutatóban leírt csatlakozások, csatlakozásmódosítások, alternatív csatlakozások, laza kábelek csatlakozásai vagy csupasz kábelek csatlakozáshosszabbítói kizárólag képzett személyzet számára készült útmutatóként és tájékoztatásul szolgálnak.

A csatlakozások, csatlakozásmódosítások, alternatív csatlakozások, laza kábelek csatlakozásai vagy laza kábelek csatlakozáshosszabbítói kizárólag képzett személyzet számára készült útmutatóként és tájékoztatásul szolgálnak. További csatlakozások, a kábelköteg-konfiguráció módosítása, vagy alternatív csatlakozások vagy csatlakozásbővítések használata:

1: A csatlakozásokat és módosításokat kizárólag képzett szakemberek végezhetik.
2: A csatlakozásokat és módosításokat a csatlakozás előtt ellenőrizni kell a gyártói jóváhagyások vagy a gyártói garanciális feltételek szempontjából, amelyeket a változtatások befolyásolhatnak.
3: A csatlakozásokat és módosításokat a csatlakozás előtt ellenőrizni kell működés és helyesség szempontjából méréssel és a jármű kapcsolási rajzával való összehasonlítással.
4: A csatlakozásokat és módosításokat saját felelősségre végzi, a működésre vonatkozó garancia nélkül.

A következő információk a termék gyártójára vonatkoznak:
Gyártó: acv GmbH
Márkanevek: acv, In bay
Gyártó címe: Strassburger Allee 10-12, 41812 Erkelenz, Németország
