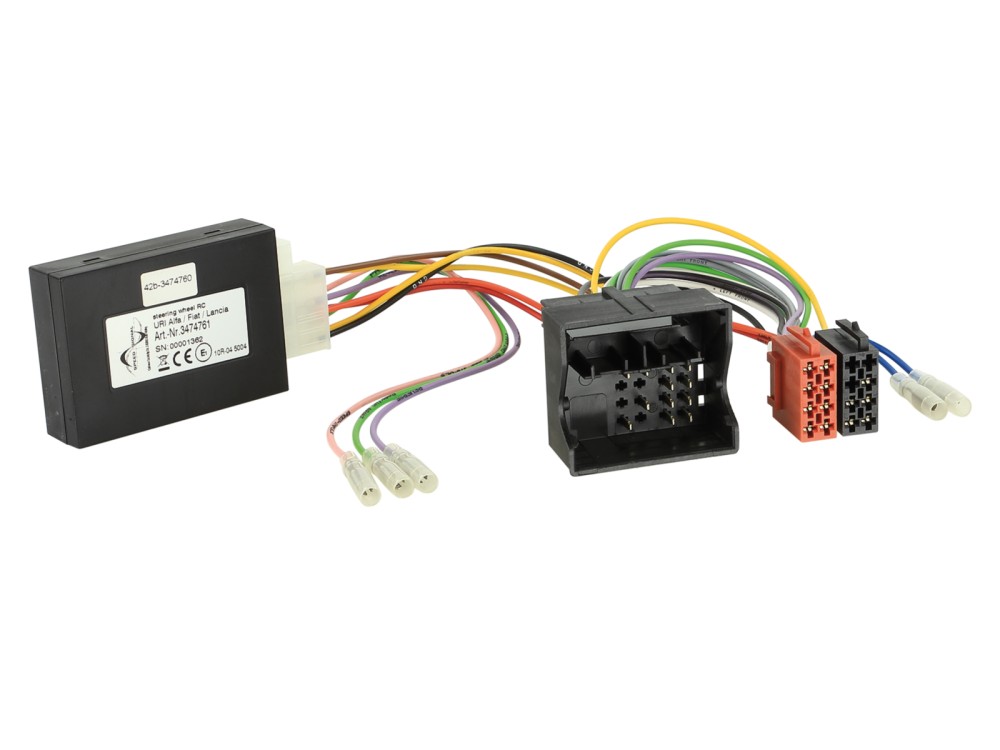

Kormánykerék-távirányító adapter Alfa Romeo / Fiat / Iveco járművekhez

Őrizze meg eredeti kormánykerék-távirányító funkcióit, ha gyári rádióját utángyártott egységre cseréli.

A jármű felszereltségétől, az utángyártott egység funkcióitól és szoftverétől függően egyes funkciók nem érhetők el vagy kicserélhetők.

Hasonlítsa össze a képen látható adapter csatlakozóit a járművében találhatókkal, és győződjön meg arról, hogy vizuálisan és műszakilag is kompatibilisek.

Kérjük, ellenőrizze azt is, hogy a felsorolt ​​eredeti gyári rádiók egyike be van-e szerelve a járművébe.

A végleges beszerelés előtt tesztelje a jármű funkcióit, beállításait és a kormánykerék-távirányítót.

Ügyfélszolgálatunk örömmel segít a választásban.
82/424-954

Megjegyzés:

CAN busz

Csatlakozás: 40 tűs Quadlock Alfa Romeo csatlakozó

Ellenőrizze a DIP kapcsoló állását (lásd a használati útmutatót)

Alfa Romeo / Fiat Magneti Marelli OEM navigációval
Iveco Daily (V/VI) IVE Connect OEM egységgel

Gyárilag gyári hangrendszerrel rendelkező járművek:

+12 V-os erősítővel ellátott távirányító "A" csatlakozó 14-es tű > Ellenőrizze a gyári egységgel való helyes tűkiosztást a beszerelés előtti méréssel

A következő járművekhez alkalmas:

Alfa Romeo
Alfa Romeo 147 (973) 2007.09 - 2010.04
Alfa Romeo 159 (939) 2005.09 - 2011.11
Alfa Romeo Brera (939) 2006.01 - 2010.10
Alfa Romeo GT (937) 2004.02 - 2010.10
Alfa Romeo Giulietta (940) 2010.05 - 2013.10
Alfa Romeo MiTo (955) 2008.09 - 2013.10.
Alfa Romeo Spider (939) 2007.01 - 2010.10.

Fiat
Fiat Croma (ZAF194) 2005.06 - 2007.12
Fiat Croma (ZAF194) 2007.12 - 2010.02
Fiat Bravo (ZAF 198) 2007.04 - 2014.01
Fiat Stilo (ZAF 192) 2006.04 - 2008.01

Iveco
Iveco Daily 2010 - 2019

A következő jeleket biztosítjuk:

Az újraimportált vagy eltérő szoftverrel rendelkező járművek funkcionálisan inkompatibilisek lehetnek.

+12V gyújtás 15-ös csatlakozó
+12V világítás 58-as csatlakozó
+12V hátrameneti jel
Sebességjel

Teljes kimeneti terhelhetőség: max. 200 mA
Egy kimeneti terhelhetőség: max. 180 mA

180 mA-nél nagyobb áramigény:
1 relé tekercs ellenállása min. 75 ohm
2 relé tekercs ellenállása min. 150 ohm

Kormánykerék távirányítója

A dátum/idő beállítások nem minden járműben támogatottak

Csatlakozókábelek a következő rádiógyártókhoz:

Kormánykerék távirányító sebességjelző kábel > Blaupunkt 2010>/Pioneer/Sony 4-tűs: 42c-3474101
Kormánykerék távirányító sebességjelző kábel > JVC/Kenwood/XZent/Zenec 1 vezetékes 4-tűs: 42c-3474104
Kormánykerék távirányító sebességjelző kábel > Alpine/Clarion/JVC 3,5 mm-es jack 4-tűs: 42c-3474105
Kormánykerék távirányító sebességjelző kábel > Blaupunkt 2010>/Kína HU vezeték 4-tűs: 42c-3474124

Általános telepítési utasítások:

Ellenőrzés:

1: Ellenőrizze az OEM eszköz összes működési funkcióját és járműbeállítását
2: Szerelje szét az OEM eszközt kikapcsolt állapotban
3: Ellenőrizze az összes interfészcsatlakozást a helyesség és a folytonosság érdekében kikapcsolt állapotban

Csatlakoztatás és csatlakoztatási sorrend:

1: Konfigurálja az interfész beállításait és a hardverkonfigurációt kikapcsolt állapotban
2: Ellenőrizze a rádió csatlakozókábelének konfigurációját
3: Csatlakoztassa a rádió csatlakozókábelét az utángyártott eszköz használati utasításának megfelelően
4: Csatlakoztassa az összes többi csatlakozást az utángyártott eszköz használati utasításának megfelelően
5: Csatlakoztassa a teljes telepítést a járműhöz, az élő csatlakozással a végén
6: Konfigurálja az interfész szoftverét a termékleírásban és a használati utasításban található utasítások szerint
7: Konfigurálja az utángyártott eszközt az utángyártott eszköz használati utasításának megfelelően a kormánykerék-távirányító/kamera/kihangosító rendszer/antenna fantomtáp és egyéb funkciók tekintetében
8: Ellenőrizze a kormánykerék-távirányítót és a jármű működését

Az interfész és a rádió csatlakozókábelének hardverkonfigurációjának módosításai:

1: Végezze el a módosításokat kikapcsolt állapotban
2: A módosítások elvégzése után lásd a fenti 5–8. lépéseket a csatlakoztatási utasításokért

Ha az interfész vagy a jármű meghibásodik:

1: Térjen vissza az OEM eszközre
2: Működtesse az OEM eszközt
3: Helyezze a CAN-t busz készenléti üzemmódba állítása
4: Ellenőrizze az interfész hardverkonfigurációját
5: Miután a CAN buszt készenléti üzemmódba állította, a csatlakoztatási utasításokat lásd a fenti 5–8. lépésekben.

A magyarázó szövegben vagy a kezelési útmutatóban leírt csatlakozások, csatlakozásmódosítások, alternatív csatlakozások, laza kábelcsatlakozások vagy laza kábelhosszabbítók csak útmutatóként és tájékoztatásul szolgálnak képzett személyzet számára.

További csatlakozások, a kábelköteg-konfiguráció módosításai, vagy alternatív csatlakozások vagy csatlakozóhosszabbítók használata:

1: A csatlakozásokat és módosításokat kizárólag képzett személyzet végezheti.
2: A csatlakozásokat és módosításokat a csatlakozás előtt ellenőrizni kell a gyártói jóváhagyások vagy a változtatások által érintett gyártói garanciális feltételek szempontjából.
3: A csatlakozásokat és módosításokat a csatlakozás előtt ellenőrizni kell működés és helyesség szempontjából méréssel és a jármű kapcsolási rajzával való összehasonlítással.
4: A csatlakozásokat és módosításokat saját felelősségre végzi, a működésre vonatkozó garancia nélkül.
5: A csatlakozásokat és módosításokat saját felelősségre végzi, a jármű, az utólagosan beszerelt eszköz vagy az interfész károsodására vonatkozó garancia nélkül.

A következő információk a termék gyártójára vonatkoznak:
Gyártó: acv GmbH
Márkanevek: acv, In bay
Gyártó címe: Strassburger Allee 10-12, 41812 Erkelenz, Németország
Gyártó elérhetősége: Ez az e-mail-cím a szpemrobotok elleni védelem alatt áll. Megtekintéséhez engedélyeznie kell a JavaScript használatát.
