Nissan Pulsar, Qashqai, X-Trail 20Pin/32Pin kormány távkapcsoló interface Multleaddel 42xns009

Kormánykerék-távirányító adapter Nissanhoz

Őrizze meg eredeti kormánykerék-távirányító funkcióit, ha gyári rádióját utángyártott egységre cseréli.

A jármű felszereltségétől, az utángyártott egység funkcióitól és szoftverétől függően egyes vezérlők nem érhetők el vagy kicserélhetők.

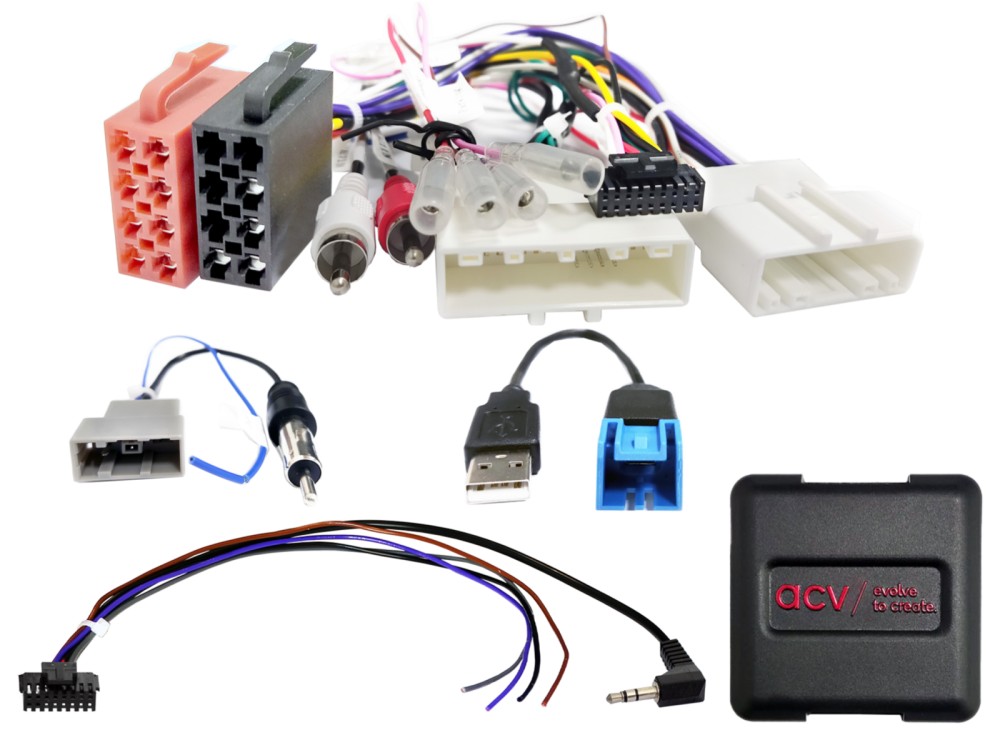

Hasonlítsa össze a képen látható adapter csatlakozóit a járművében találhatókkal, és győződjön meg arról, hogy vizuálisan és műszakilag is kompatibilisek.

Kérjük, ellenőrizze azt is, hogy a felsorolt ​​eredeti gyári rádiók egyike be van-e szerelve a járművébe.

A végleges beszerelés előtt tesztelje járműve funkcióinak, beállításainak és kormánykerék-vezérlőinek működését.

Ügyfélszolgálatunk örömmel segít a választásban.
82/424-954

Megjegyzés:

CAN busz

Csatlakozás: 20-tűs / 32-tűs Nissan csatlakozó
Csatlakozás: OEM kormánykerék-távirányító > 3,5 mm-es jack / csupasz kábel
Csatlakozás: OEM antenna GT13 (anya) > DIN (apa)
Csatlakozás: OEM AUX > RCA (apa) piros/fehér
Csatlakozás: OEM USB > USB-A

Kék: +12V antenna remote
Piros: +12V gyújtás tápellátás 15 analóg csatlakozó > ha a CAN busz nem támogatott

Visia felszereltségi szinttel rendelkező járművek

Gyári navigáció nélküli járművek
360°-os OEM kamerarendszer nélküli járművek

Támogatott dátum/idő beállítások:

Beállítások > Multifunkciós kijelző AUX (lásd a használati útmutatót)

Gyári AUX: Telepítés előtt ellenőrizze a helyes tűkiosztást méréssel

DIP kapcsolók beállításai az utángyártott eszköz gyártója szerint (lásd a használati útmutatót)

A következőkhöz alkalmas járművek:

Nissan Pulsar (C13) 2014.10 - 2018.06
Nissan Qashqai (J11) 2014.03 - 2017.07 *
Nissan X-Trail (T32) 2014.07 - 2017.07 *

A következő jelek állnak rendelkezésre:

Az újraimportált vagy eltérő szoftverrel rendelkező járművek egyes funkciókban nem kompatibilisek lehetnek.

Piros: +12V gyújtás 15-ös kivezetés
Narancssárga: +12V világítás 58-as kivezetés
Lila/fehér: +12V hátrameneti jel
Rózsaszín: Sebességjel
Zöld: Földelés (GND) kézifékjel

Kimeneti áramerősség: max. 250 mA
250 mA-nél nagyobb áramigény:
1 relé: Tekercsellenállás min. 75 ohm
2 relé: Tekercsellenállás min. 150 ohm

Kormánykerék-távirányító

Támogatott dátum/idő beállítások

*360°-os OEM kamerarendszerrel rendelkező járművek:
Kormánykerék-távirányító Nissan Qashqai/Rogue/X-Trail 20-tűs/32-tűs kamera > Cikkszám: 42xns025

Általános telepítési utasítások:

Ellenőrzés:

1: Ellenőrizze az OEM eszköz összes működési funkcióját és járműbeállítási funkcióját
2: Válassza le az OEM eszközt kikapcsolt állapotban
3: Ellenőrizze az összes interfészcsatlakozás helyességét és folytonosságát kikapcsolt állapotban Végezze el a következő lépéseket:

Csatlakoztatás és csatlakoztatási sorrend:

1: Válassza le az interfészt a tápellátásról, és konfigurálja a hardverét.
2: Ellenőrizze a rádiócsatlakozó kábel konfigurációját.
3: Csatlakoztassa a rádiócsatlakozó kábelt az utángyártott eszköz használati utasítása szerint.
4: Csatlakoztassa az összes többi csatlakozást az utángyártott eszköz használati utasítása szerint.
5: Csatlakoztassa a teljes berendezést a járműhöz, a tápcsatlakozást utoljára.
6: Konfigurálja az interfész szoftverét a termékleírásban és a kezelési útmutatóban található utasítások szerint.
7: Konfigurálja az utángyártott eszközt az utángyártott eszköz kezelési útmutatója szerint a kormánykerék-távirányító/kamera/kihangosító rendszer/antenna fantomtáp és egyéb funkciók tekintetében.
8: Ellenőrizze a kormánykerék-távirányítót és a jármű működését.

Az interfész hardverkonfigurációjának és a rádió csatlakozókábelének módosításai:

1: A módosítások elvégzése előtt válassza le az összes tápellátást.
2: A módosítások elvégzése után lásd a fenti 5–8. lépéseket a csatlakoztatási utasításokért.

Az interfész vagy a jármű meghibásodása esetén:

1: Térjen vissza az eredeti gyári eszközhöz.
2: Működtesse az eredeti gyári eszközt.
3: Állítsa vissza a CAN buszt alapállapotba.
4: Ellenőrizze az interfész hardverkonfigurációját.
5: Csatlakozás a CAN busz alvó üzemmódja után: lásd a fenti 5–8. szakaszokat.

A magyarázó szövegben vagy a kezelési útmutatóban leírt csatlakozások, csatlakozásmódosítások, alternatív csatlakozások, laza kábelcsatlakozások vagy laza kábelhosszabbítók csak útmutatóként és tájékoztatásul szolgálnak képzett személyzet számára.

További csatlakozások, a kábelköteg konfigurációjának módosításai, illetve alternatív csatlakozások vagy hosszabbítók használata:

1: A csatlakozásokat és módosításokat kizárólag képzett személyzet végezheti.
2: A csatlakozásokat és módosításokat a csatlakozás előtt ellenőrizni kell a gyártói jóváhagyások vagy a gyártói garanciális feltételek szempontjából, amelyeket a változtatások befolyásolhatnak.
3: A csatlakozásokat és módosításokat a csatlakozás előtt ellenőrizni kell működés és helyesség szempontjából méréssel és a jármű kapcsolási rajzával való összehasonlítással.
4: A csatlakozásokat és módosításokat saját felelősségre végzi, a működésre vonatkozó garancia nélkül.
5: A csatlakozásokat és módosításokat saját felelősségre végzi, a jármű, az utólag beszerelt eszköz vagy az interfész károsodására vonatkozó garancia nélkül.
6: Az előre összeszerelt kábelköteg módosításai érvényteleníthetik a termékgaranciát.

A következő információk a termék gyártójára vonatkoznak:
Gyártó: acv GmbH
Márkanevek: acv, In bay
Gyártó címe: Strassburger Allee 10-12, 41812 Erkelenz, Németország
Gyártó elérhetősége: Ez az e-mail-cím a szpemrobotok elleni védelem alatt áll. Megtekintéséhez engedélyeznie kell a JavaScript használatát.
