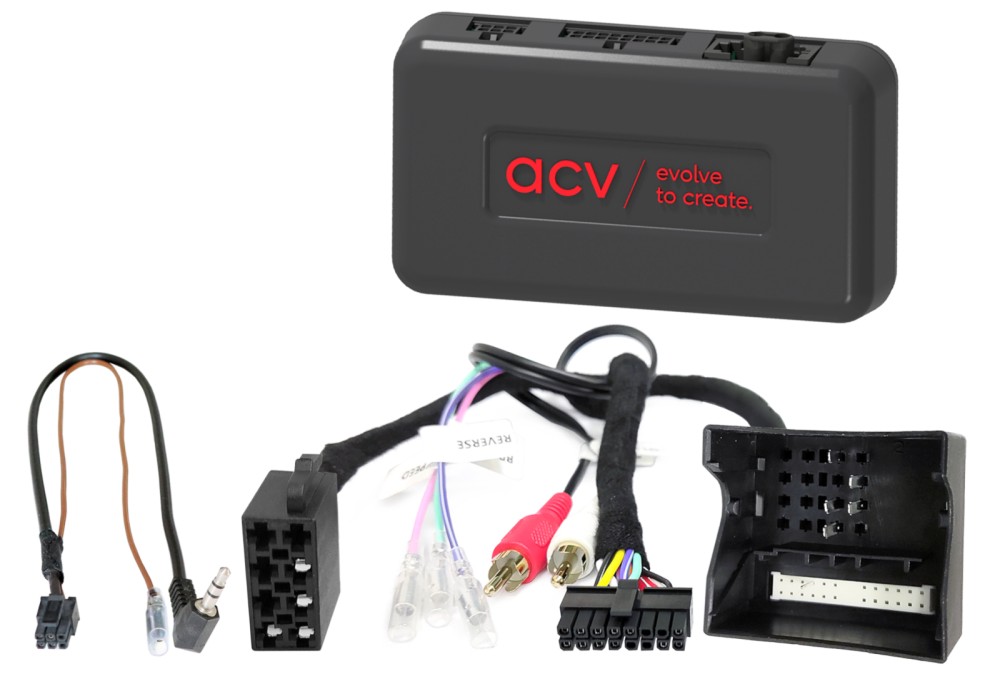

Porsche 911, Boxster, Cayman kormány interface MOST erősítős autókhoz multileaddel 42xpo006

Porsche kormánykerék-távirányító adapter

A gyári rádió utángyártott rádióra való cseréjekor őrizze meg az eredeti kormánykerék-távirányító funkciókat.

A jármű felszereltségétől, a funkcionalitástól és az utángyártott eszköz szoftverétől függően egyes vezérlőfunkciók kimaradhatnak, vagy más funkciókkal helyettesíthetők.

Hasonlítsa össze a bemutatott adaptercsatlakozókat a járművében találhatókkal, és győződjön meg arról, hogy vizuálisan és műszakilag kompatibilisek.

Kérjük, ellenőrizze azt is, hogy a megadott eredeti gyári rádiók egyike be van-e szerelve a járművébe.

A végleges telepítés előtt ellenőrizze a jármű funkcióit, a jármű beállításait és a kormánykerék-távirányító megfelelő működését.

Ügyfélszolgálatunk készséggel segít a választásban.
82/424-954

Megjegyzés:

CAN busz

Csatlakozó: 40 tűs Quadlock Porsche csatlakozó
Csatlakozó: OEM kormánykerék távirányító > 3,5 mm-es jack / Csupasz kábel
Csatlakozó: OEM MOST hangrendszer > RCA(m) piros/fehér

PCM 3.0 OEM navigációval és érintőképernyővel rendelkező járművek

DIP kapcsolók beállításai az utángyártott eszköz gyártójának megfelelően (lásd a felhasználói kézikönyvet)

RCA(m) > Első előerősítő kimenet utángyártott rádió
A fader funkció nem támogatott

A következő járművekhez alkalmas:

Porsche Boxster (987) 2009.02 - 2012.01
Porsche Cayman (987C) 2009.02 - 2012.11
Porsche 911 (997) 2008.08 - 2013.05

A következő jelek érhetők el Kérdés:

Előfordulhat, hogy az újraimportált vagy eltérő szoftverrel rendelkező járművek funkcionálisan inkompatibilisek.

Piros: +12V gyújtás 15-ös csatlakozó
Narancssárga: +12V világítás 58-as csatlakozó
Lila/fehér: +12V tolatójel
Rózsaszín: sebességjel
Zöld: kézifékjel testelése

Kimeneti terhelhetőség: max. 250 mA

250 mA-nél nagyobb áramigény:

1 relé tekercs ellenállása min. 75 ohm
2 relé tekercs ellenállása min. 150 ohm

Kormánykerék távirányító

OEM MOST hangrendszer > Fader funkció nem támogatott

Általános telepítési utasítások:

Ellenőrzés:

1: Ellenőrizze az OEM eszköz összes működési funkcióját és járműbeállítási funkcióját.

2: Szerelje szét az OEM eszközt kikapcsolt állapotban.

3: Ellenőrizze az összes interfész csatlakozás helyességét és folytonosságát kikapcsolt állapotban.

Csatlakozás és csatlakozási sorrend:

1: Állítsa be az interfész beállításait és a hardverkonfigurációt kikapcsolt állapotban.

2: Ellenőrizze a rádió csatlakozókábelének konfigurációját.

3: Csatlakoztassa a rádió csatlakozókábelét az utasításoknak megfelelően. Kövesse az utólag beszerelhető eszköz kezelési útmutatóját.

4: Csatlakoztassa az összes többi csatlakozást az utólag beszerelhető eszköz kezelési útmutatója szerint.

5: Csatlakoztassa a teljes berendezést a járműhöz, ügyelve arra, hogy a tápcsatlakozás az utolsó csatlakozás legyen.

6: Konfigurálja az interfész szoftverét a termékleírásban és a felhasználói kézikönyvben található utasítások szerint.

7: Konfigurálja az utólag beszerelhető eszközt az utólag beszerelhető eszköz kezelési útmutatója szerint a kormánykerék-távirányító/kamera/HFC/antenna fantomtáp stb. tekintetében.

8: Tesztelje a kormánykerék-távirányítót és a jármű működését.

Az interfész és a rádió csatlakozókábel hardverkonfigurációjának módosításai:
1: Kikapcsolt tápellátás mellett végezze el a módosításokat.
2: Csatlakoztassa a módosítások után, lásd a fenti 5-8. pontot.

Az interfész vagy a jármű meghibásodása esetén:
1: Térjen vissza az OEM eszközhöz.
2: Működtesse az OEM eszközt.
3: Hozza létre a CAN busz pihenőjét.
4: Ellenőrizze az interfész hardverkonfigurációját.

5: Csatlakoztassa a CAN busz pihentetése után. Lásd a fenti 5–8. pontokat.

A tájékoztató szövegben vagy a használati utasításban meghatározott csatlakozásokat, csatlakozásmódosításokat, alternatív csatlakozásokat, laza kábelek csatlakozásait vagy laza kábelek csatlakozáshosszabbításait használjuk. Kizárólag útmutatóként és tájékoztatásul szolgál, és kizárólag képzett személyzet számára készült.

További csatlakozások, a kábelköteg-kábelkonfiguráció módosításai, vagy alternatív csatlakozások vagy csatlakozáshosszabbítók használata:
1: A csatlakozásokat és módosításokat csak képzett személyzet végezheti.
2: A csatlakozásokat és módosításokat ellenőrizni kell a gyártói jóváhagyások vagy a gyártói garanciafeltételek szempontjából, amelyeket a változtatások befolyásolhatnak.
3: A csatlakozásokat és módosításokat működés és pontosság szempontjából ellenőrizni kell méréssel és a jármű kapcsolási rajzával való összehasonlítással.
4: A csatlakozásokat és módosításokat saját felelősségre, a működésre vonatkozó garancia nélkül végzi.
5: A csatlakozásokat és módosításokat saját felelősségre, a jármű, az utólagosan beszerelt eszköz vagy az interfész károsodására vonatkozó garancia nélkül végzi.
6: Az előre összeszerelt kábelköteg módosításai érvényteleníthetik a termék garanciáját.
