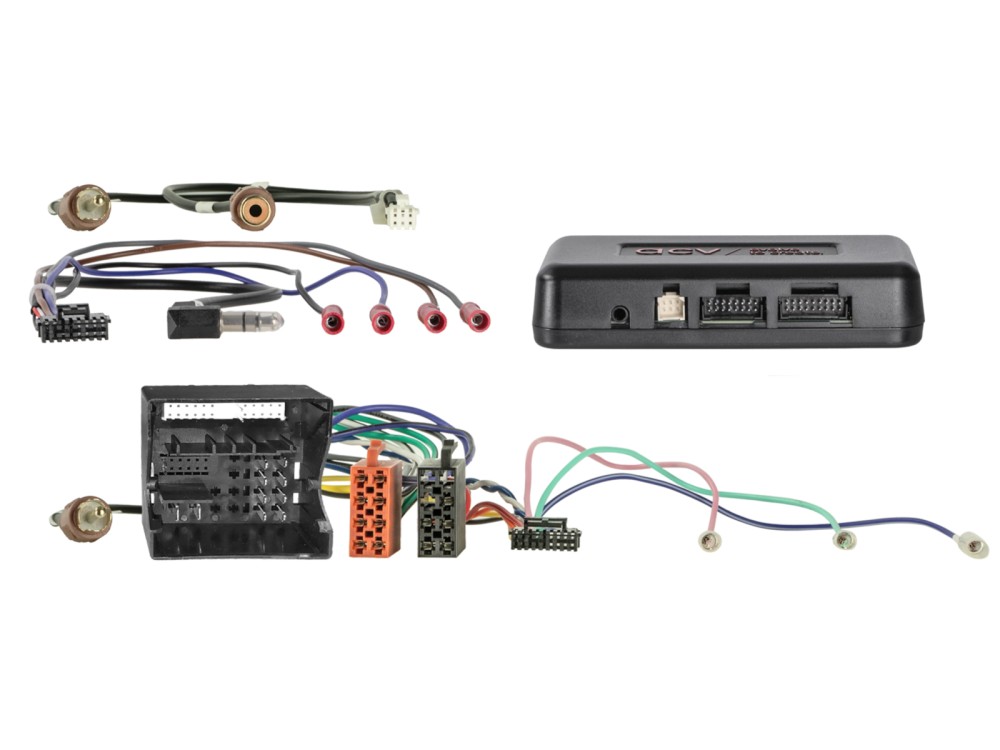

Seat - Skoda - Volkswagen MAN-TGE info adapter (i-adapter) Quadlock 52 tűs csatlakozós multileaddel 43xvw04

i-adapter MAN TGE / Seat / Skoda / VW

Az i-adapter lehetővé teszi a járműfunkciók, például a parkolóradar, a klímaberendezés és az ülésfűtés vizuális megjelenítésének megőrzését az eredeti rádió cseréjekor.

A járműspecifikus beállítások támogatottak és megjelennek az utángyártott egységen.

A jármű kormánykerék-távirányító funkciója is támogatott, és szükséges az adapter konfigurálásához.

A jármű felszereltségétől, a funkcionalitástól és az utángyártott egység szoftverétől függően egyes működési funkciók kimaradhatnak vagy másokkal helyettesíthetők.

Kérjük, győződjön meg arról, hogy az általunk felsorolt ​​eredeti gyári rádiók és a bemutatott adaptercsatlakozó illeszkedik a jármű felszereltségéhez.

Felhívjuk figyelmét, hogy bizonyos esetekben nem minden funkció támogatott.

Például Trailer Assist, eCall vagy más vezetéstámogató és kényelmi rendszerek.

A telepítés előtt ellenőrizze a jármű menüjében a különböző beállításokat.

A végleges telepítés előtt tesztelje a beállítások és a járműrendszer működését.

Ügyfélszolgálatunk örömmel segít a választásban.
82/424-954

Megjegyzés:

Csatlakozás: 52 tűs Quadlock VAG csatlakozó
Csatlakozás: OEM kormánykerék távirányító > 3,5 mm-es jack / laza kábel
Csatlakozás: OEM tolatókamera > RCA (apa) okker

MIB-II platformmal rendelkező járművek
Aktiválja és konfigurálja a tolatókamera bemenetét az utólagosan beszerelhető eszköz menüjében

i-adapter csatlakozás:
Lila/fehér: +12V tolatójel
RCA (apa) okker: Utólagos tolatókamera bemenet

i-adapter vizualizáció: Beállítások > Utólagos tolatókamera bemenet

OPS vizualizáció: > Utólagos tolatókamera bemenet

Klímavezérlés vizualizáció: > Utólagos tolatókamera bemenet

Kormánykerék távirányítóval rendelkező járművek: i-adapter beállítások:
Nyomja meg és tartsa lenyomva a kormánykerék távirányítójának „Track ahead” gombját

Alternatív megoldásként használja a következő elemet: 43x-remote

Kormánykerék nélküli járművek Távirányító: i-adapter beállítások Szükséges tartozékok:

i-adapter tartozék távirányító > Interfész beállítások > Cikkszám: 43x-remote

A gyári járműfelszereléstől és szoftvertől függően:

Nem minden járműbeállítás támogatott
Nem minden járműfunkció támogatott
Nem minden járműinformáció jelenik meg

Parkolóasszisztenssel és első PDC-vel felszerelt járművek > az első PDC a jármű beindítása után jelenik meg
Kilépés a kijelzőből > a jármű PDC gombjával

A +12V-os tolatólámpa 3 km/h felett deaktiválódik

eCall rendszerrel felszerelt járművek:
eCall karbantartás MAN/Seat/Skoda/VW 52 tűs Quadlock > Cikkszám: 1424-28

Gyári hangrendszerrel/anélküli járművek

Nem alkalmas a következő járművekhez:

Gyári MOST hangrendszerrel
Rádió előkészítéssel
Gyári előtelepítés nélkül > kormánykerék távirányító / hangszórók / rádió

DIP kapcsolók beállításai az utángyártott eszköz gyártójának megfelelően (lásd a használati útmutatót)

A következő járművekhez alkalmas:

MAN
MAN TGE 2017 - 2025*/*****

Seat
Seat Arona (KJ) 2017.11 - 2021.06 */**
Seat Ateca (5FP) 2016.08 - 2020.08 */**
Seat Ateca (5FP) 2020.08 -2025*/**
Seat Ibiza (6P) 2015.07 - 2017.04 */**/***
Seat Ibiza (KJ) 2017.07 - 2021.03 */**/***
Seat Leon (5F) 2012.11 - 2016.12 */***/****
Seat Leon (5F) 2016.11 - 2020.01 */***/****

Skoda
Skoda Fabia III (5 év) 2014.11 - 2018.08
Skoda Fabia III (5J) 2018.08 - 2022.04
Skoda Rapid (NH) 2015.04 - 2017.05
Skoda Rapid (NH) 2017.05 - 2019.02

VW
VW Crafter II (SY/SZ) 03/2017 - 2025 */****
VW Golf VII (AU) 2012/11 - 2016/12
VW Golf VII (AU) 2017.03 - 2020.05 **/*******
VW Golf Sportsvan (AUV) 2014.03 - 2017.10 */*******
VW Golf Sportsvan (AUV) 2017/10 - 2020.06 */*******
VW Grand California (SY/SZ) 2019.03 - 2024.06 */****
VW Polo V (6R) 2014.04 - 2017.07 */*******
VW Polo VI (AW) 2017.11 - 2021.05 */*******
VW T6.1 (7HC) 2019.11 - 2024.04 *
VW Taigo (CS) 2021.10 - 2025
VW Touran (5T) 2015.09 - 2025 */****

A következő jelzések állnak rendelkezésre:

Az újraimportált vagy eltérő szoftverrel rendelkező járművek egyes funkciókban inkompatibilisek lehetnek.

Piros: +12V gyújtás 15-ös kivezetés
Narancssárga: +12V világítás 58-as kivezetés
Lila/fehér: +12V hátrameneti jel
Rózsaszín: Sebességjel
Zöld: Test (GND) kézifékjel

Kimeneti áramerősség: max. 250 mA

250 mA-nél nagyobb áramigény:
1 relé: Tekercs ellenállása min. 75 ohm
2 relé: Tekercs ellenállása min. 150 ohm

Kormánykerék-távirányító

Klímaberendezés vizualizációja

Optikai PDC vizualizáció

AUTÓ menü támogatott járműbeállításai

*MIB II OEM platform
**5"-os OEM érintőképernyős színes monitor
***6,5"-os OEM érintőképernyős színes monitor
****8"-os Media Plus OEM egység / Composition Media OEM egység
*****8"-os Composition Media OEM egység
******8"-os Media Advanced OEM egység
*******Composition Media OEM egység

Opcionális:

E-Call karbantartás MAN/Seat/Skoda/VW 52-tűs Quadlock > Cikkszám: 1424-28

Általános telepítési utasítások:

Ellenőrzés:

1: Ellenőrizze az OEM eszköz összes működési funkcióját és járműbeállítását
2: Válassza le az OEM eszközt feszültségmentes állapotban
3: Ellenőrizze az összes interfészcsatlakozás helyességét és folytonosságát feszültségmentes állapotban

Csatlakoztatás és csatlakoztatási sorrend:

1: Konfigurálja az interfészbeállításokat és a hardverkonfigurációt feszültségmentes állapotban
2: Ellenőrizze a rádiócsatlakozó kábel konfigurációját
3: Csatlakoztassa a rádiócsatlakozó kábelt az utángyártott eszköz használati utasítása szerint
4: Csatlakoztassa az összes többi csatlakozást az utángyártott eszköz használati utasítása szerint
5: Csatlakoztassa a teljes telepítést a járműhöz, az élő csatlakozással utoljára
6: Konfigurálja az interfészszoftvert a termékleírásban és a használati utasításban található utasítások szerint
7: Konfigurálja az utángyártott eszközt az utángyártott eszköz kormánykerék-távirányító/kamera/kihangosító rendszer/antenna használati utasítása szerint fantomtáp és további
8: A kormánykerék távirányítójának és a járműnek a funkcionális tesztje

Az interfész és a rádió csatlakozókábelének hardverkonfigurációjának módosításai:

1: Kikapcsolt tápellátás mellett végezze el a módosításokat.
2: A módosítások után lásd a fenti 5–8. lépéseket a csatlakoztatási utasításokért.

Az interfész vagy a jármű meghibásodása esetén:

1: Térjen vissza az OEM eszközhöz.
2: Működtesse az OEM eszközt.
3: Állítsa a CAN buszt készenléti üzemmódba.
4: Ellenőrizze az interfész hardverkonfigurációját.
5: Miután a CAN buszt készenléti üzemmódba állította, lásd a fenti 5–8. lépéseket a csatlakoztatási utasításokért.

A magyarázó szövegben vagy a kezelési útmutatóban leírt csatlakozások, csatlakozásmódosítások, alternatív csatlakozások, laza kábelek csatlakozásai vagy laza kábelek csatlakozóhosszabbítói kizárólag képzett személyzet számára készült útmutatóként és tájékoztatásul szolgálnak.

A csatlakozások, csatlakozásmódosítások, alternatív csatlakozások, laza kábelek csatlakozásai vagy laza kábelek csatlakozóhosszabbítói kizárólag útmutatóként és tájékoztatásul szolgálnak képzett személyzet számára. További csatlakozások, a kábelköteg konfigurációjának módosítása, vagy alternatív csatlakozások vagy csatlakozóbővítések használata:

1: A csatlakozásokat és a módosításokat kizárólag képzett szakemberek végezhetik.
2: A csatlakozásokat és a módosításokat a csatlakozás előtt ellenőrizni kell a gyártói jóváhagyások vagy a gyártói garanciális feltételek szempontjából, amelyeket a változtatások befolyásolhatnak.
3: A csatlakozásokat és a módosításokat a csatlakozás előtt ellenőrizni kell működés és helyesség szempontjából méréssel és a jármű kapcsolási rajzával való összehasonlítással.
4: A csatlakozásokat és a módosításokat saját felelősségre végzi, a működésre vonatkozó garancia nélkül.
5: A csatlakozásokat és a módosításokat saját felelősségre végzi, a jármű, az utólag beszerelt eszköz vagy az interfész károsodására vonatkozó garancia nélkül.
6: Az előre összeszerelt kábelköteg módosításai érvényteleníthetik a termékre vonatkozó garanciát.

A következő információk a termék gyártójára vonatkoznak:
Gyártó: acv GmbH
Márkanevek: acv, In bay
Gyártó címe: Strassburger Allee 10-12, 41812 Erkelenz, Németország
Gyártó elérhetősége: Ez az e-mail-cím a szpemrobotok elleni védelem alatt áll. Megtekintéséhez engedélyeznie kell a JavaScript használatát.
