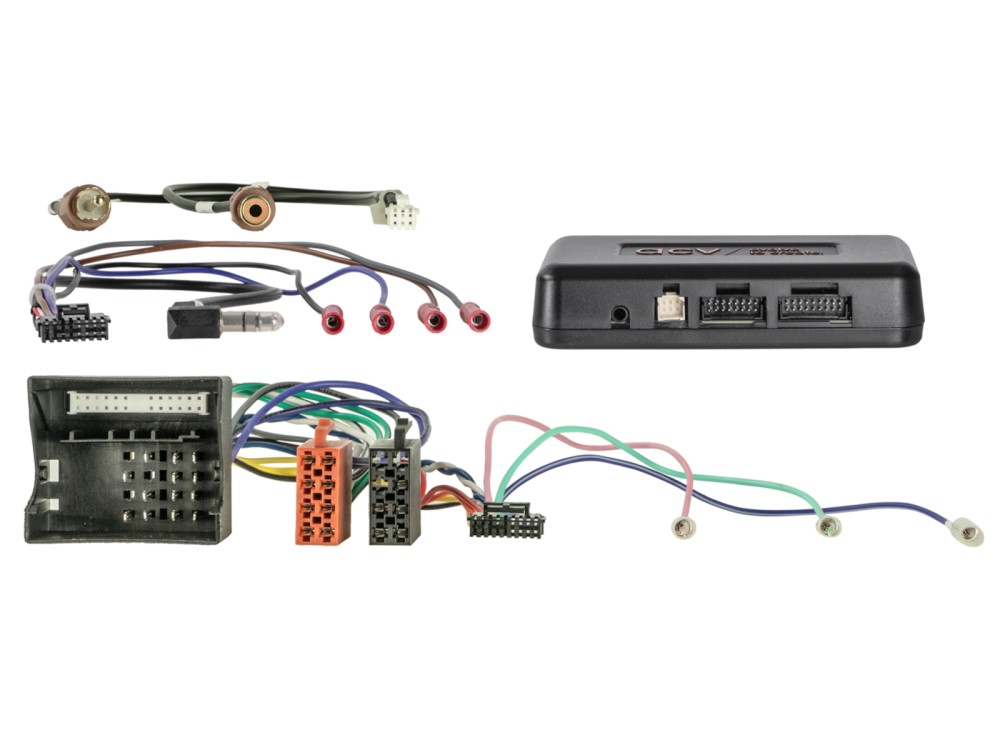

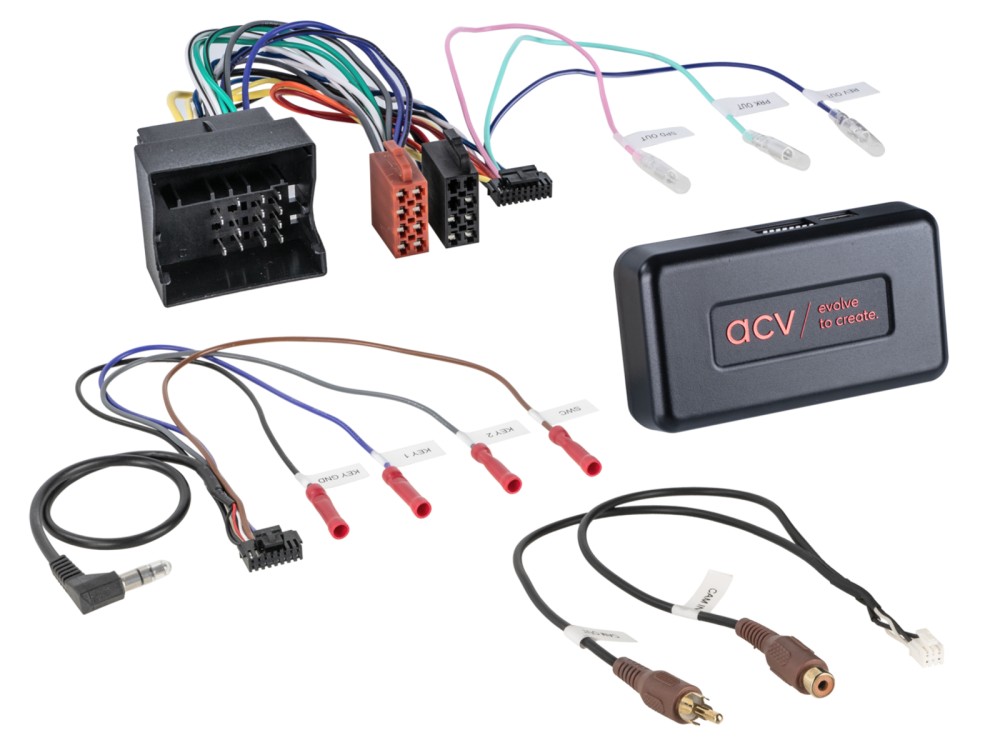

Skoda - Volkswagen info adapter (i-adapter) Quadlock 43xvw01csatlakozós multileaddel

Az i-adapter lehetővé teszi a járműfunkciók, például a parkolóradar, a klímaberendezés és az ülésfűtés vizuális megjelenítésének megőrzését az eredeti rádió cseréjekor.
A járműspecifikus beállítások támogatottak és megjelennek az utángyártott egységen.
A jármű kormánykerék-távirányító funkciója is támogatott, és szükséges az adapter konfigurálásához.
A jármű felszereltségétől, a funkcionalitástól és az utángyártott egység szoftverétől függően egyes működési funkciók kimaradhatnak vagy másokkal helyettesíthetők.
Kérjük, győződjön meg arról, hogy az általunk felsorolt ​​eredeti gyári rádiók és a bemutatott adaptercsatlakozó illeszkedik a jármű felszereltségéhez.
Felhívjuk figyelmét, hogy bizonyos esetekben nem minden funkció támogatott.
Például Trailer Assist, eCall vagy más vezetéstámogató és kényelmi rendszerek.
A telepítés előtt ellenőrizze a jármű menüjében a különböző beállításokat.
A végleges telepítés előtt tesztelje a beállítások és a járműrendszer működését.

Ügyfélszolgálatunk örömmel segít a választásban.
82/424-954

Megjegyzés:

CAN busz

Csatlakozás: 40 tűs Quadlock VW csatlakozó
Csatlakozás: OEM kormánykerék távirányító > 3,5 mm-es jack / laza kábel

Fehér OEM FIS menükijelzővel rendelkező járművek a műszerfalban
Gyárilag gyári hangrendszerrel rendelkező / nélküli járművek

Aktiválja és konfigurálja a tolatókamera bemenetét az utángyártott eszköz menüjében

i-adapter csatlakozás:

Lila/fehér: +12V tolatójel
RCA (hím) okker: Tolatókamera bemenet az utángyártott eszközhöz

i-adapter vizualizáció: Beállítások > Utángyártott eszköz tolatókamera bemenet

OPS vizualizáció: > Utángyártott eszköz tolatókamera bemenet

Klímavezérlés vizualizáció: > Utángyártott eszköz tolatókamera bemenet

Kormánykerék távirányítóval rendelkező járművek: i-adapter beállítások:
Nyomja meg és tartsa lenyomva a "Kormánykerék távirányító" gombot

Alternatív megoldásként használja a következő elemet: 43x-remote

Kormánykerék-távirányító nélküli járművekhez tartozó tartozékok:

i-adapter távirányító > Cikkszám: 43x-remote

Kamerakép vagy i-adapter beállításai és vizualizációja nem érhető el:
Csatlakoztasson egy további földelőérintkezőt (RCA külső vezető) a kamera és az eszköz csatlakozóihoz.

Parkolóasszisztenssel és első PDC-vel felszerelt járművek: Az első PDC a jármű beindítása után jelenik meg. A kijelzőből a jármű PDC gombjával lehet kilépni.

A +12V-os tolatólámpa 3 km/h sebességnél kikapcsol.

Skoda járművek:

Audence/Stream OEM egységgel
Amundsen/Columbus OEM navigációval
Technisat OEM egység nélkül

VW járművek:

RCD310/RCD500/RCD510 OEM egységgel rendelkező járművek
RNS315/RNS510 OEM navigációval rendelkező járművek
RCD320 OEM egységgel és ISO csatlakozókkal rendelkező járművek

VW Caravelle/VW Multivan/VW T5 OEM hangrendszerrel rendelkező járművek:
Aktív rendszer adapter VW T5/Touareg Quadlock MQS betét > Cikkszám: 13-1424-26

Gyári tolatókamerával rendelkező járművek:
Tolatókamera interfész Seat/Skoda/VW OEM HIGH > Cikkszám: 771324-1032
Tolatókamera interfész Seat/Skoda/VW OEM LOW > Cikkszám: 771324-1036

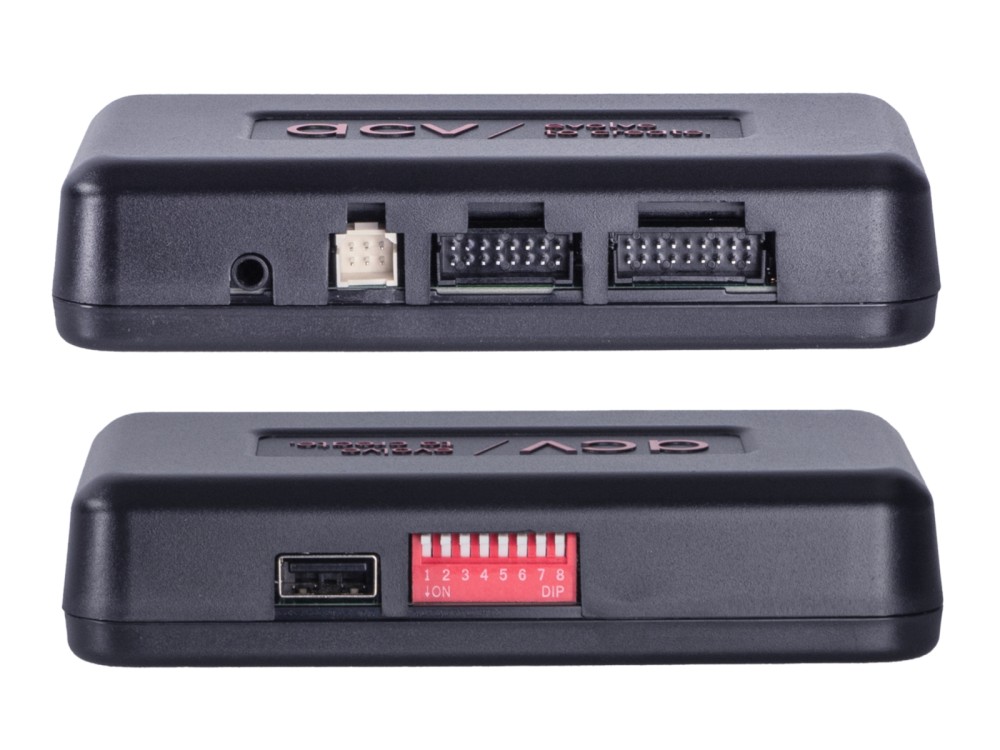

DIP kapcsoló beállítások az utángyártott eszköz gyártójához (lásd a kezelési útmutatót) (utasítások)

A következő járművekhez alkalmas:

Skoda
Skoda Octavia (1Z) 2009.01 - 2013.03
Skoda Rapid (NH) 2012.10 - 2015.04
Skoda Roomster (5J) 2010.06 - 2015.02
Skoda Superb (3T) 2008.07 - 2013.05
Skoda Yeti (5L) 2009.08 - 2013.10

VW
VW Caravelle (7H) 2009.09 - 2015.05
VW CC (3C/35) 2012.02 - 2016.08
VW Eos (1F) 2010.10 - 2015.04
VW Golf VI (1K) 2008.11 - 2012.12
VW Golf VI (1KM) 2009.11 - 2013.04
VW Golf VI (1K) 2011.06 - 2016.07
VW Golf VI Plus (1KP) 2009.03 - 2014.01
VW Multivan (7H) 2009.09 - 2015.05
VW Passat B7 (3C/362) 2010.11 - 2014.10
VW Polo V (6R) 2009.06 - 2014.01
VW Scirocco III (13) 2008.08 - 2014.04
VW Sharan II (7N) 2010.08 - 2015.04
VW T5 Transporter (7H) 2009.09 - 2015.05
VW Tiguan I (5N) 2011.06 - 2016.04
VW Touran (1T) 2010.08 - 2015.04

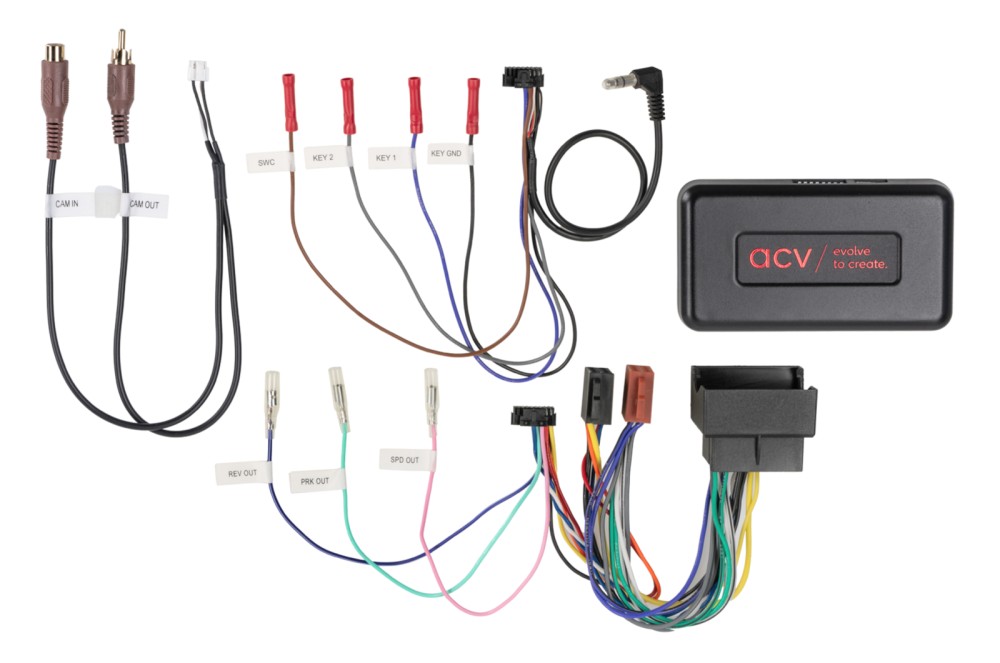

A következő jelek állnak rendelkezésre:

Az újra importált vagy eltérő szoftverrel rendelkező járművek funkciói inkompatibilisek lehetnek.
Piros: +12V gyújtás 15-ös kivezetés
Narancssárga: +12V világítás 58-as kivezetés
Lila/fehér: +12V hátrameneti jel
Rózsaszín: Sebességjel
Zöld: Test (GND) kézifékjel
Kimeneti áramerősség: max. 250 mA
250 mA-nél nagyobb áramigény:
1 relé: Tekercsellenállás min. 75 ohm
2 relé: Tekercsellenállás min. 150 ohm
Kormánykerék-távirányító

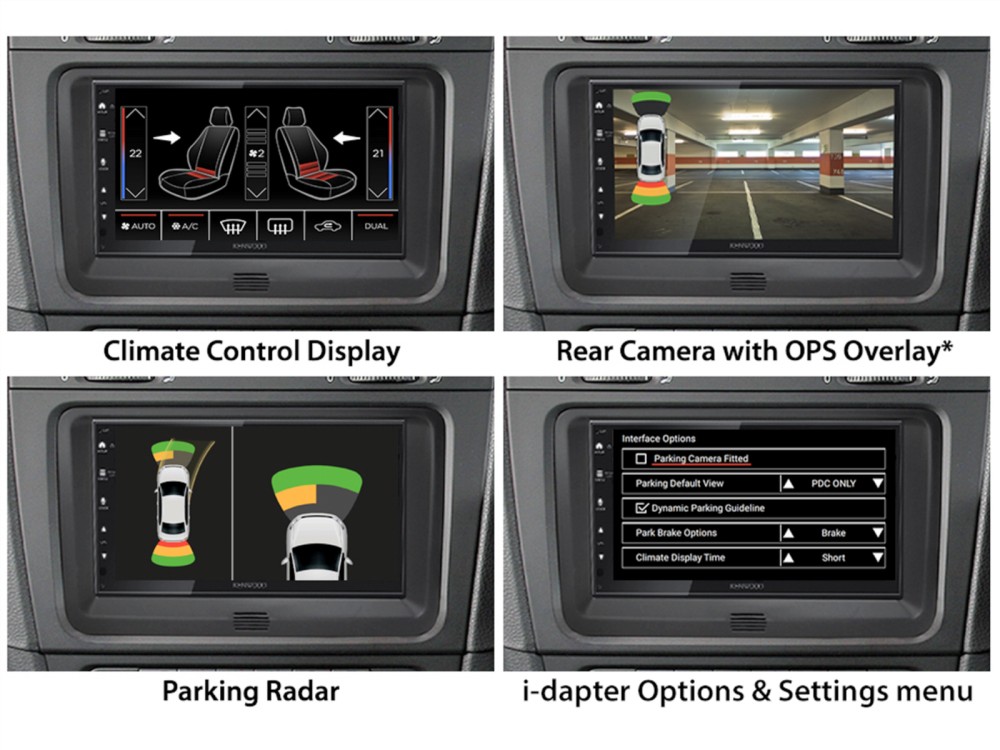

Klímavezérlő vizualizáció támogatása
Optikai PDC vizualizáció támogatása
OEM hangrendszer beállítások támogatása

Opcionális:

Tolatókamera interfész Seat/Skoda/VW OEM HIGH > Cikkszám: 771324-1032
Tolatókamera interfész Seat/Skoda/VW OEM LOW > Cikkszám: 771324-1036

Általános telepítési utasítások:

Ellenőrzés:

1: Ellenőrizze az OEM eszköz összes működési funkcióját és járműbeállítási funkcióját.
2: Szerelje szét az OEM eszközt kikapcsolt állapotban.
3: Ellenőrizze az összes interfész csatlakozás helyességét és folytonosságát kikapcsolt állapotban.

Csatlakoztatás és csatlakoztatási sorrend:

1: Kikapcsolt állapotban konfigurálja az interfész beállításait és a hardvert.
2: Ellenőrizze a rádió csatlakozókábelének konfigurációját.
3: Csatlakoztassa a rádió csatlakozókábelét az utángyártott eszköz használati utasításának megfelelően.
4: Csatlakoztassa az összes többi csatlakozást az utángyártott eszköz használati utasításának megfelelően.
5: Csatlakoztassa a teljes telepítést a járműhöz, a tápcsatlakozót utoljára.
6: Konfigurálja az interfész szoftverét a termékleírásban és a használati utasításban található utasítások szerint.
7: Konfigurálja az utángyártott eszközt az utángyártott eszköz használati utasításának megfelelően a kormánykerék-távirányító/kamera/kihangosító rendszer/antenna fantomtáp és egyéb funkciók tekintetében.
8: Tesztelje a kormánykerék-távirányítót és a jármű működését.

A csatlakozó és a rádió csatlakozókábelének hardverkonfigurációjának módosításai:

1: Kikapcsolt állapotban végezze el a módosításokat.
2: A módosítások után lásd a fenti 5–8. lépéseket a csatlakoztatási utasításokért.

Interfész vagy jármű meghibásodása esetén:

1: Térjen vissza az OEM eszközhöz.
2: Működtesse az OEM eszközt.
3: Állítsa a CAN buszt készenléti üzemmódba.
4: Ellenőrizze az interfész hardverkonfigurációját.
5: Csatlakozzon a CAN buszhoz. Busz alvó üzemmód: lásd a fenti 5–8. szakaszokat.

A magyarázó szövegben vagy a kezelési útmutatóban leírt csatlakozások, csatlakozási módosítások, alternatív csatlakozások, laza kábelcsatlakozások vagy laza kábelhosszabbítók csak útmutatóként és tájékoztatásul szolgálnak képzett személyzet számára.

További csatlakozások, a kábelköteg-konfiguráció módosítása, vagy alternatív csatlakozások vagy hosszabbítók használata:
1: A csatlakozásokat és módosításokat kizárólag képzett személyzet végezheti.
2: A csatlakozásokat és módosításokat a csatlakozás előtt ellenőrizni kell a gyártói jóváhagyások vagy a gyártói garanciális feltételek szempontjából, amelyeket a módosítások befolyásolhatnak.
3: A csatlakozások és módosítások működését és helyességét a csatlakozás előtt ellenőrizni kell méréssel és a jármű kapcsolási rajzával való összehasonlítással.
4: A csatlakoztatásokat és módosításokat saját felelősségre végzi, a működőképességre vonatkozó garancia nélkül.
5: A csatlakoztatásokat és módosításokat saját felelősségre végzi, a jármű, az utólagosan beszerelt eszköz vagy az interfész károsodására vonatkozó garancia nélkül.
6: Az előre összeszerelt kábelköteg módosításai érvényteleníthetik a termékre vonatkozó garanciát.

A következő információk a termék gyártójára vonatkoznak:
Gyártó: acv GmbH
Márkanevek: acv, In bay
Gyártó címe: Strassburger Allee 10-12, 41812 Erkelenz, Németország
