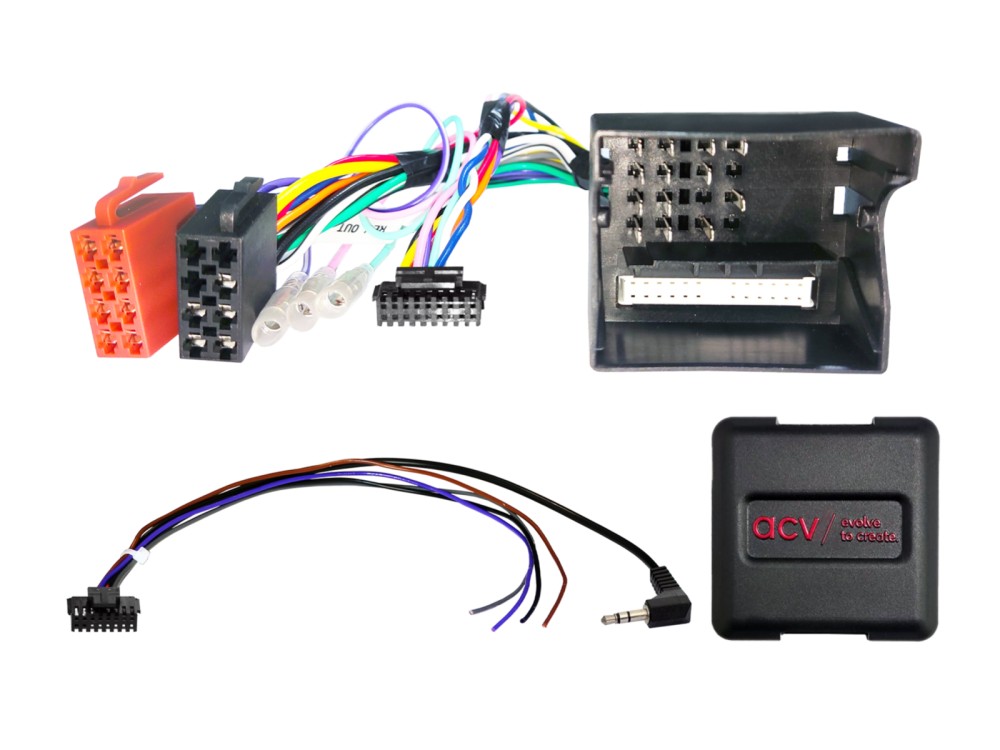

Opel, Nissan, Renault kormány távkapcsoló interface Quadlock, multi rádió adapter kábellel 42xvx002

Opel kormánykerék-távirányító adapter

A gyári rádió utángyártott rádióra való cseréjekor őrizze meg az eredeti kormánykerék-távirányító funkciókat.

A jármű felszereltségétől, funkcionalitásától és szoftverétől függően egyes vezérlőfunkciók kimaradhatnak, vagy más funkciókkal helyettesíthetők.

Hasonlítsa össze a bemutatott adaptercsatlakozókat a járművében találhatókkal, és győződjön meg arról, hogy vizuálisan és műszakilag kompatibilisek.

Kérjük, ellenőrizze azt is, hogy a megadott eredeti gyári rádiók egyike be van-e szerelve a járművébe.

A végleges beszerelés előtt ellenőrizze a jármű funkcióit, beállításait és a kormánykerék-távirányító megfelelő működését.

Ügyfélszolgálatunk örömmel segít a választásban.
82/424-954

Megjegyzés:

CAN-busz

Csatlakozás: 40 tűs Quadlock Opel csatlakozó
Csatlakozás: OEM kormánykerék-távirányító > 3,5 mm-es jack / csupasz kábel

CD30 / CD30MP / CDC40 / CD50 / CD70 / DVD 90 OEM eszközzel felszerelt járművek
Blaupunkt / Delphi / Siemens VDO OEM eszközzel felszerelt járművek

Vauxhall Corsa D járművek 2008-tól:
LFB Opel Corsa D 2008-2014 40 tűs Quadlock Multilead > Cikkszám: 42xvx003

DIP kapcsolók beállításai az utángyártott eszköz gyártója szerint (lásd kezelési)

A következő járművekhez alkalmas:

Nissan
Nissan Primastar (X83) 2006.09 - 2011.01 *

Opel
Opel Agila A (H00) 2003.06 - 2007.10
Opel Antara (L-A) 2006.11 - 2010.11
Opel Astra H (A-H) 03.2004 - 02.2007
Opel Astra H (A-H) 2007.02 - 2010.11
Opel Combo (C) 2004.10 - 2011.09
Opel Corsa C (X01) 2003.07 - 2006.10
Opel Corsa D (S07) 2006.10 - 2008.11
Opel Meriva A (X01) 2005.11 - 2010.03
Opel Signum I (Z03) 2005.09 - 2008.08
Opel Tigra Twin Top (X-C) 2004.07 - 2009.11
Opel Vectra C (Z02) 2005.09 - 2008.09
Opel Vivaro A (X83) 2006.09 - 2011.01 *
Opel Zafira B (A-H) 2005.07 - 2010.06.
Opel Zafira B (A-H) 2008.02 - 2014.12

Renault
Renault Trafic II (L/jL) 2006.10 - 2011.01 *

A következő jelzések állnak rendelkezésre:

Az újraimportált vagy eltérő szoftverrel rendelkező járművek funkcionálisan inkompatibilisek lehetnek.

Piros: +12V gyújtáskapcsoló 15-ös csatlakozója
Narancssárga: +12V világításkapcsoló 58-as csatlakozója
Lila/fehér: +12V tolatólámpa
Rózsaszín: sebességjelző
Zöld: földelés, kézifékjelző

Kimeneti terhelhetőség: max. 250 mA

250 mA-nél nagyobb áramigény:
1 relé tekercs ellenállása min. 75 ohm
2 relé tekercs ellenállása min. 150 ohm

Kormánykerék-távirányító

Támogatott járműbeállítások

*Trapéz alakú OEM eszközzel rendelkező járművek

Általános telepítési utasítások:

Csatlakoztatás és csatlakoztatási sorrend:
1: Az interfész beállításait és konfigurációját kikapcsolt állapotban végezze el.
2: Ellenőrizze a rádiócsatlakozó kábel konfigurációját.
3: Csatlakoztassa a rádiócsatlakozó kábelt az utólag beszerelhető eszköz kézikönyve szerint.
4: Csatlakoztassa az összes többi csatlakozást az utólag beszerelhető eszköz kézikönyve szerint.
5: Csatlakoztassa a teljes telepítést a járműhöz, ügyelve arra, hogy a tápcsatlakozás az utolsó lépés legyen.
6: Konfigurálja az utólag beszerelhető eszközt az utólag beszerelhető eszköz használati utasítása szerint (kormánykerék-távirányító/kamera/kihangosító rendszer/antenna fantomtáp stb.).

Az interfész és a rádiócsatlakozó kábel konfigurációjának módosításai:
1: Változtatásokat végezzen kikapcsolt állapotban.
2: Csatlakoztassa a módosítások után, lásd a fenti 5. és 6. lépést.

A tájékoztató szövegben vagy a használati utasításban meghatározott csatlakozások, csatlakozásmódosítások, alternatív csatlakozások, laza kábelek csatlakoztatása vagy laza kábelek csatlakozóhosszabbításai csak útmutatóként és tájékoztatási célokat szolgálnak.

Csatlakozások, a kábelköteg kábelkonfigurációjának módosítása, vagy alternatív csatlakozások vagy csatlakozóhosszabbítások használata:
1: A csatlakozásokat és módosításokat csak képzett személyzet végezheti.
2: A csatlakozásokat és módosításokat ellenőrizni kell a gyártó jóváhagyására vagy a gyártói garanciafeltételekre vonatkozóan, amelyeket a változtatások befolyásolhatnak.
3: A csatlakozásokat és módosításokat a csatlakoztatás előtt ellenőrizni kell működés és pontosság szempontjából méréssel és a jármű kapcsolási rajzával való összehasonlítással.
4: A csatlakozásokat és módosításokat saját felelősségre és garancia nélkül végzi.
5: A csatlakozásokat és módosításokat saját felelősségre és garancia nélkül végzi a jármű, az utólag beszerelt eszköz vagy az interfész károsodására vonatkozóan.
6: Az előre összeszerelt kábelköteg módosításai érvényteleníthetik a termék garanciáját.
